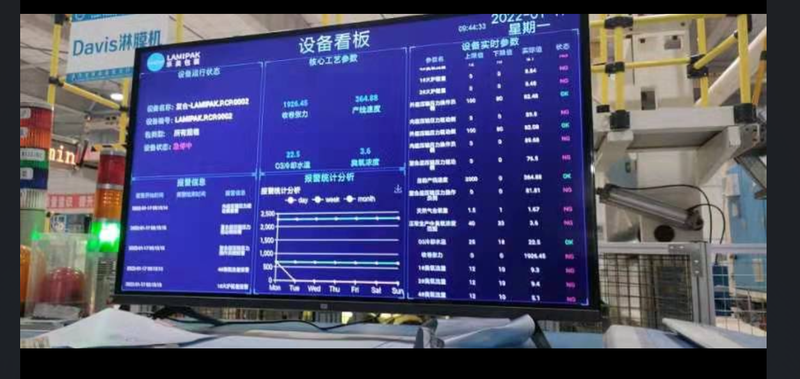

1:主要负责微服务:scada数据采集微服务 1.1 : 主要为设备通过plc点位采集的数据,通过亚控实时库(KingHistorian)存储 1.2 : 主要通过4个模块控制采集的数据信息, 参数: 根据参数名称不同采集不同的数据信息,一个参数对应一个plc点位地址; 组合: 组合可以搭配不同的参数进行搭配,参数需要包含上下限值,为采集到数据报警做控制; 包规格: 一个包规格对应一个或多个组合; 建模: 一个需要采集的设备对应一个包规格,系统根据包规格里面的参数解析出参数有哪些,去采集需要呈现在看板上的信息 1.3 : 大屏看板 根据设备的不同需要设备不同看板 1.4 : 报警 报警信息需要储存在sqlserver数据库 用于方便查看 1.5 : 历史数据等简单的删改查2:主要负责模块:设备保养/多组织/部门管理/角色管理/按钮权限 2.1 设备保养: 根据使用者选择设备/设备类型/设备类别及上产的保养表单,通过corn定时器生成需要生成保养表单,生成表单在表单配置已配置指定部门或者角色才可保养等. 2.2 多组织: 多组织就是有集团,集团下面有子公司.子公司下又有子公司逻辑,有逻辑的增删改查,集团为最大的公司; 2.3 部门管理: 应用多组织逻辑来添加部门,登录者并且有权限添加部门,可以选择添加公司(只能看到自己公司及子公司的名称,但不可以添加在子公司下.本公司添加本公司数据,只做观看),页面展示部门可以看子公司下的所有的部门,并不能修改和删除 2.4 角色管理: 逻辑和部门基本相同,在不同公司添加不同角色.数据分流,会有模块权限管控.每个角色可以选择不同的可以看到的模块.赋予用户,赋予此角色的用户只能看到指定的模块; 2.5 按钮权限: 在给角色赋予权限同时赋予这个角色在这个模块有没有增删改的按钮权限;在登陆是传回来的token,每一次接口都要过一遍网关效验;
