保定市污染物排放智能管控可视化系统产品系统

1. 工业园区综合监管场景
2. 化工、石化行业
3. 冶金、建材、火电行业
4. 污水处理厂 / 排水泵站
5. 制造业（涂装、印刷、塑胶）
6. 政府生态环境监管场景

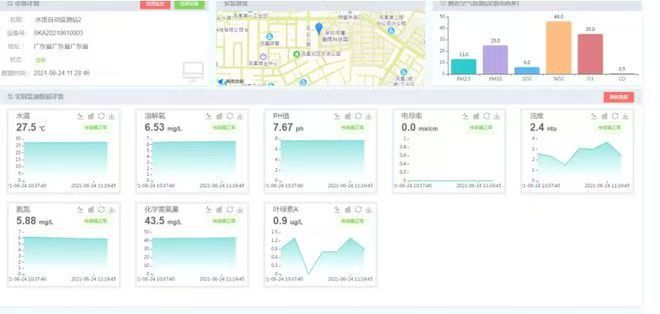

1. 综合可视化大屏（指挥端）
1）GIS污染源一张图
地图标注全部排污点位、监测站点；绿色‑正常、黄色‑预警、红色‑超标；点击点位可弹出实时数据、设备状态、最近7天趋势。
2）污染物实时总览看板
废水、废气各类指标实时数值、日排放量、当月累计排放量、超标次数统计。
3）趋势分析图表
小时/日/周/月排污曲线，识别夜间偷排、节假日异常排放。
4）告警滚动看板
超标告警、设备离线、数据异常、治理设施停机告警列表。
5）企业排污排行、重点风险企业榜单。
6）应急联动模块：重大超标事件弹窗、周边点位联动查看。
2. Web业务管理后台（工作人员日常操作系统）
1）污染源点位台账管理
企业档案、排口档案、监测仪器档案、治理设备档案、点位地理位置、运维记录。
2）监测数据接入管理
对接第三方在线监测仪，数据清洗、异常值过滤、数据质控（剔除乱码、断网无效数据）。
监测指标：
废水：流量、COD、氨氮、总磷、总氮、pH、悬浮物
废气：颗粒物、SO₂、NOₓ、VOCs、烟气温度、氧含量、风量
3）智能预警研判
多级阈值配置（提醒、预警、超标）；支持条件组合判断（例如：浓度突升+流量变大判定疑似偷排）；告警记录留存。
4）运维 & 执法工单模块
超标自动生成工单、指派运维/环保执法人员；工单闭环（派发‑处置‑上传处置结果‑结案）。
5）统计报表模块
日报、周报、月报、企业排污台账报表、导出Excel/PDF，满足环保上报要求。
6）系统权限管理
超级管理员、园区管理员、企业账号、查看账号分级权限。
3. 移动端小程序 / H5
告警消息推送、点位快速查询、工单接收、现场拍照回传、简易数据查看。
可选高级增值功能（高端项目加分项）
1）厂区数字孪生3D可视化，排污点位、治理设备三维展示；
2）AI异常识别：根据历史排污基线识别非正常工况；
3）视频AI识别：厂区无组织扬尘、废气烟羽识别；

1. 整体架构
四层架构：感知层 → 数据中台层 → 业务服务层 → 前端可视化展示层
1. 感知层
企业现场在线监测仪表、PLC、治理设备、摄像头；通过MQTT、Modbus、HTTP、HJ212环保协议上传数据。
2. 数据中台层（后端核心）
‑ Java后端服务，SpringBoot / SpringCloud微服务架构
‑ MySQL存储业务台账、工单、基础信息
‑ InfluxDB / TDengine时序数据库存储海量排污实时时序数据
‑ Redis缓存实时指标、告警信息
‑ 消息队列处理设备上报高并发数据、数据清洗、格式转换、协议解析
‑ 文件服务：报表附件、现场照片存储
3. 业务服务层
点位管理、数据解析、阈值判断、告警引擎、工单流程、报表计算、权限接口、对外API接口。
可对外提供接口给上级环保平台，完成数据上报。
4. 前端可视化层
‑ 管理后台：Vue2/Vue3 + Element‑Plus
‑ 大数据大屏：ECharts、高德/百度地图、DataV组件
‑ 数字孪生：Three‑JS / 第三方三维引擎
‑ 移动端：uniapp / H5
2. 项目交付成果清单
1. 污染物智能管控Web后台系统
2. 大数据可视化指挥大屏
3. 移动端告警工单系统
4. 接口协议解析服务（HJ212、第三方设备对接服务）
5. 数据库设计文档、部署文档、用户操作手册
6. 系统源代码
3. 项目实施里程碑
里程碑1：需求调研、点位梳理、数据库设计、接口方案确认
里程碑2：后端核心业务模块开发、设备数据对接调试
里程碑3：后台页面、大屏可视化页面开发
里程碑4：系统联调、模拟数据测试、告警逻辑校验
里程碑5：现场真实设备接入试运行、BUG修复
里程碑6：系统整体验收、交付源码、文档
