智能交换机管理系统产品系统

系统主要应用于智能变电站站控层、过程层及过程层汇聚网络，适合运维人员对站内工业交换机、IED 设备及通信链路进行集中管理。可用于设备投运配置、网络拓扑维护、SCD/CID 文件处理、运行状态监测、GOOSE/SV 报文分析、故障告警定位以及日常网络运维等场景

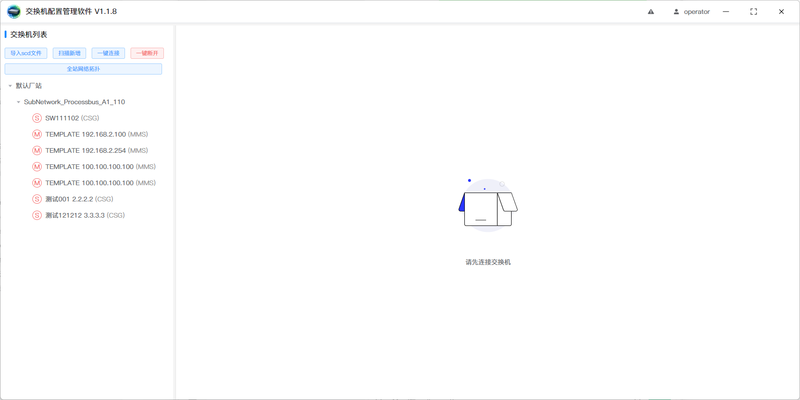

交换机集中管理
支持交换机扫描、添加、删除、连接和断开连接，可按站点、子网、站控层及过程层组织设备，并查询设备型号、端口数量、连接状态和设备能力。
设备参数配置
支持技术参数、用户参数、告警阈值、消息优先级、风暴抑制、端口镜像、VLAN、端口 VLAN、静态组播、端口描述、日志、SNTP、RSTP，以及 GOOSE/SV 流量限制等参数的读取、修改和下发。
批量配置与参数校验
支持多台交换机批量配置、配置召唤、增量下发及配置结果校验，可对比设备实际参数与本地配置，展示校验结果和异常项。
全站网络拓扑管理
支持根据 SCD 文件及设备数据生成站控层、过程层网络拓扑，提供拓扑发现、节点及链路编辑、端口连接管理、静态与动态拓扑维护，以及拓扑文件导入、导出功能。
虚实回路分析
解析 SCD/CID 文件中的 IED、通信和订阅关系，将逻辑通信回路与实际交换机端口、网络链路结合展示，辅助检查虚实对应关系和定位通信异常。
告警管理
接收 IEC 61850 报告及 SNMP Trap，监测端口 Down、流量超限、电源异常、温度异常、电压异常、设备登录、配置变更及 GOOSE/SV 流量异常等事件，支持告警查询、筛选、已读、清除和导出。
IEC 61850 报告管理
支持 URCB、BRCB 报告控制块查询、配置、订阅及启停，可读取数据集目录、数据定义和设备数据，并处理设备主动上送的报告信息。
配置文件管理
支持 SCD、CID、CSD、ICD、XML 等文件的解析、预览、生成、校验、上传和下载，并提供 CRC 校验、版本更新、配置备份与恢复能力。
SNMP 网络管理
支持 SNMP V2c/V3 设备接入、MIB 数据读取和参数设置，可管理 LLDP、QoS、VLAN、端口、镜像、风暴抑制、告警、日志等配置，并支持 TFTP 方式备份及恢复设备配置。

系统采用 Electron 主进程、Preload 安全桥接和 Vue 渲染进程组成的分层架构。Vue 渲染层负责设备列表、参数表单、监控图表和网络拓扑等交互界面；Preload 层通过受控 IPC 接口连接前端与主进程，隔离底层能力；Electron 主进程通过统一的事件路由和服务接口处理设备管理、参数配置、文件操作、告警、日志及拓扑业务。
设备通信层同时支持 IEC 61850 MMS/CMS 与 SNMP 两类管理方式。IEC 61850 相关功能通过 Socket 服务和 C++ 原生模块完成协议关联、数据编解码、报告订阅、文件传输及配置读写；SNMP 模块负责 MIB 数据采集、参数设置、Trap 告警处理和周期性监测任务。SQLite 用于持久化设备、用户、配置、拓扑、告警和日志数据；AntV X6 负责拓扑及虚实回路绘制，ECharts 负责流量和运行统计展示。
整体形成了“设备发现—设备接入—配置读取—参数校验—配置下发—运行监测—告警分析—日志追溯”的完整业务闭环，为智能变电站工业通信网络提供统一、可视化的配置管理和运维支撑。
