AUTOCAD自动绘图-水解酸化工艺包自动绘图产品系统

本项目主要应用于市政工程、环保水处理设计、机械设计等领域的设计院或工程公司。 针对工程设计中存在大量结构相似、但参数多变的图纸（如各类反应池、非标设备、标准楼层平面等），传统人工绘图重复劳动多、效率低且容易出错。本脚本旨在解决这一痛点，适用于需要根据工艺计算参数快速生成初步设计图、施工图的场景，显著提升工程师的绘图效率和图纸规范化程度。

这是一个基于Python开发的高效工程绘图自动化工具。核心功能如下：

参数化驱动：用户只需输入基础工艺参数（如设计流量、池体长宽、阵列行列数等），脚本即可自动进行计算。

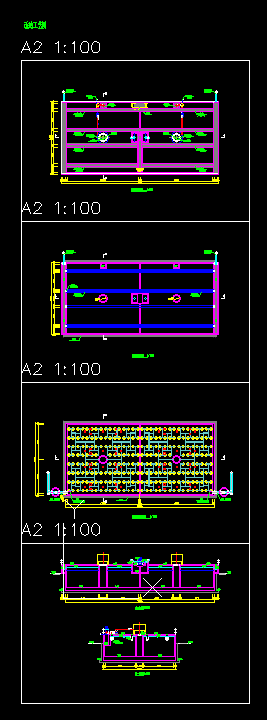

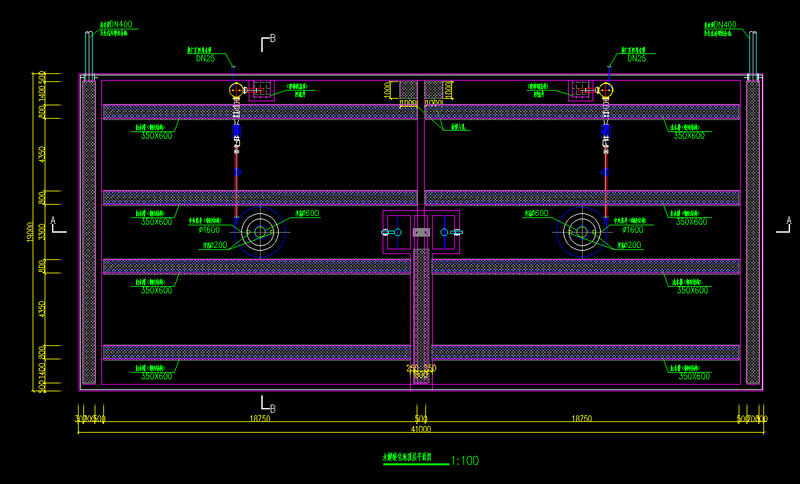

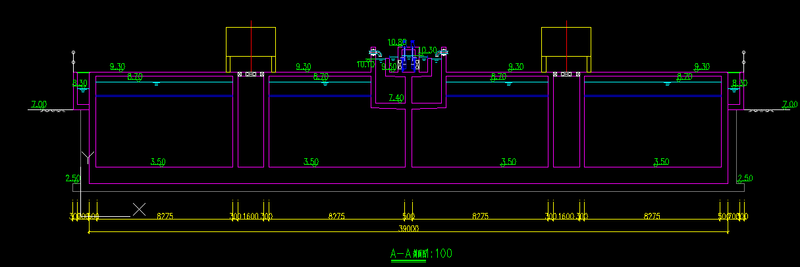

全套图纸生成：一键自动绘制完整的平面布置图，并自动生成对应的多个关键剖面图（如1-1剖面、2-2剖面）。

智能设备与管路布置：根据计算结果，自动调用并精准插入标准设备图块（如布水器、水泵、阀门）；并能自动规划和绘制复杂的连接管路系统（包含进出水、排泥、回流等管道及管件）。

规范化输出：脚本内置了严格的图层管理逻辑，自动处理线型、颜色、标注样式，确保生成的DWG图纸符合工程制图规范，可直接用于交付或微调。

本项目基于 Python 3.x 环境开发。核心技术路线是利用 pyautocad 第三方库，通过 COM (Component Object Model) 技术调用 AutoCAD 的 ActiveX Automation API 接口，从而实现对 CAD 的程序化控制。
技术要点：
1）脚本内部运用大量几何算法和 numpy 库，精确计算各个管件、设备、建筑结构的插入点坐标、旋转角度和图元生成路径。
2）通过复杂的循环和条件判断逻辑，处理不同行列数阵列的自动排布，以及根据流量大小自动适配不同管径的管路系统和图块。
3）加入了 COM 通信的重试机制和错误捕获，保证了脚本在长时间运行下的稳定性；部分参数支持简单的交互式输入。
实现了从参数输入到最终 DWG 文件输出的全流程自动化，无需人工干预绘图过程。
