一款使用QT6.8.3编写的梯形图开发工具，并支持生成ST语言

技术信息

语言技术
C++、PHP、C、C#、QT系统类型
Web、Windows行业分类
能源、工业互联网

作品详情

行业场景

基于plc的水处理、自动化控制等、旧SCADA系统改造；智慧水务
供水管网监测：北京智能水务平台集成5000+监测点，爆管预警响应时间缩短至15分钟
污水处理：实时监测水质、水位和泵站状态，自动化控制化学药剂投放及排放指标
案例：北京亦庄水厂通过亚控信创SCADA系统打造能源管理标杆，实现分布式能源调度与碳排放管理
2. 环境监测
气象站网络收集温度、湿度、风速数据
检测河流、湖泊污染指标，预警生态风险

功能介绍

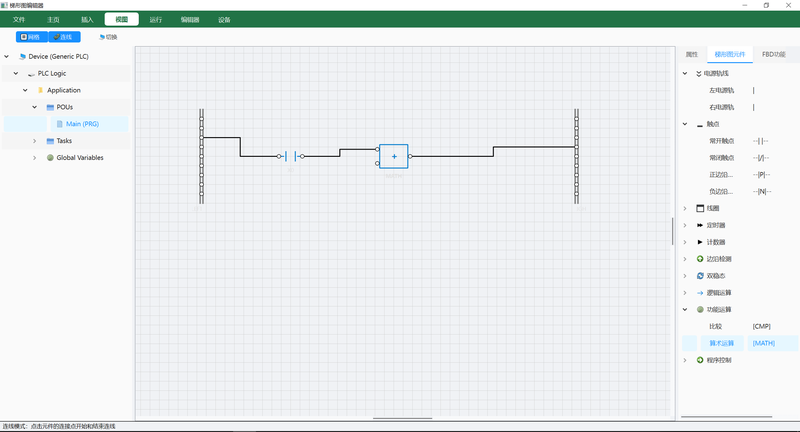

基于 Qt 6.8.3 开发的梯形图组态软件。

功能特性
支持基本梯形图元件：常开触点、常闭触点、输出线圈、置位/复位线圈
支持定时器、计数器等高级指令
可视化拖拽编辑
元件属性编辑
连接线自动对齐
网格对齐功能
JSON 格式文件保存/加载
撤销/重做功能
缩放和平移视图

项目实现

基本操作
添加元件：从左侧面板的元件库中双击元件添加到画布
移动元件：拖拽元件到新位置，会自动对齐到网格
删除元件：选中元件后按 Delete 键
编辑属性：选中元件后在右侧面板编辑属性
连线操作
点击工具栏的"连线模式"按钮进入连线模式
点击第一个元件的连接点作为起点
点击第二个元件的连接点作为终点
按 ESC 键取消当前连线
视图操作
缩放：鼠标滚轮或工具栏的放大/缩小按钮
平移：按住鼠标中键拖动
重置视图：工具栏的重置缩放按钮
文件操作
新建：Ctrl+N
打开：Ctrl+O
保存：Ctrl+S
另存为：Ctrl+Shift+S
