齿轮缺陷检测产品系统

齿轮缺陷检测系统
一、行业场景
1. 立项原因

齿轮是机械传动系统中的核心零部件，广泛应用于汽车制造、工业设备、机器人、航空航天、数控机床、减速机等领域。齿轮质量直接影响设备运行的稳定性、安全性和使用寿命。

传统齿轮缺陷检测主要依赖人工目检或抽样检测，存在检测效率低、主观性强、漏检率高、难以适应大规模生产等问题。随着制造业向智能化、自动化方向发展，企业对产品质量检测的实时性、准确性和稳定性提出了更高要求。

因此，本项目基于机器视觉和深度学习技术，设计并实现齿轮缺陷检测系统，用于自动识别齿轮表面的裂纹、磨损、缺齿、崩边、划痕、锈蚀等缺陷，提高工业质检效率和检测准确率。

2. 解决什么问题

本项目主要解决以下问题：

人工检测效率低的问题
传统人工检测需要质检人员逐个观察齿轮表面，耗时较长，难以满足生产线高速检测需求。

检测标准不统一的问题
人工检测容易受到经验、疲劳、光照环境等因素影响，导致检测结果不稳定。

缺陷漏检、误检问题
微小裂纹、轻微磨损、边缘崩缺等缺陷不易被人工发现，可能导致不合格产品流入后续装配环节。

生产线自动化程度不足的问题
通过自动化视觉检测，可以将齿轮检测环节接入生产线，实现在线检测、自动判定和异常预警。

质量追溯困难的问题
系统可保存检测图片、缺陷类型、检测时间、检测结果等数据，方便后续质量分析和问题追溯。

3. 行业场景

该项目适用于以下行业场景：

汽车零部件制造
用于发动机、变速箱、传动系统中齿轮零件的缺陷检测，保障汽车零部件质量。

机械加工生产线
在齿轮加工、热处理、磨削、装配前后进行质量检测，及时发现异常产品。

减速机与传动设备制造
用于减速机齿轮、传动轴齿轮、工业齿轮箱等核心部件检测，提升设备可靠性。

智能制造与工业质检
作为工业视觉检测系统的一部分，接入自动化生产线，实现无人化、标准化检测。

设备维护与故障诊断
对运行后的齿轮进行表面磨损、裂纹和损伤检测，为设备检修和预测性维护提供依据。

4. 业务背景

在齿轮生产制造过程中，齿轮可能会因为材料缺陷、加工误差、热处理异常、运输碰撞、长期磨损等原因产生缺陷。如果这些缺陷没有被及时发现，可能会导致机械传动异常、噪声增加、设备故障，甚至造成生产安全事故。

对于制造企业来说，齿轮质量检测是保障产品合格率和客户满意度的重要环节。通过引入齿轮缺陷检测系统，可以减少人工质检压力，提高检测效率，降低不良品流出风险，同时为企业建立完整的质量数据管理体系。

本项目面向工业制造质检场景，重点完成齿轮图像采集、缺陷识别、缺陷分类、结果展示和数据记录等功能，帮助企业实现齿轮质量检测的智能化升级。

功能介绍
1. 齿轮图像采集

系统支持通过工业相机、普通摄像头或上传本地图片的方式获取齿轮图像。

主要功能包括：

支持单张齿轮图片上传检测
支持摄像头实时采集图像
支持生产线工业相机接入
支持不同尺寸、不同角度齿轮图像检测
支持图像采集后的自动预处理
2. 齿轮缺陷检测

系统能够自动识别齿轮表面或边缘存在的缺陷，并在图像中标注缺陷位置。

可检测的缺陷类型包括：

齿面裂纹
齿轮磨损
缺齿
崩边
划痕
锈蚀
变形
表面污染或异常斑点

检测完成后，系统会在图像中绘制检测框，并显示缺陷类别和置信度。

3. 缺陷分类识别

系统不仅可以判断齿轮是否存在缺陷，还可以对缺陷类型进行分类。

例如：

正常齿轮：显示“合格”
裂纹缺陷：显示“Crack / 裂纹”
缺齿缺陷：显示“Missing Tooth / 缺齿”
磨损缺陷：显示“Wear / 磨损”
崩边缺陷：显示“Chipping / 崩边”

通过缺陷分类，方便质检人员快速判断问题类型，并采取相应处理措施。

4. 检测结果可视化

系统将检测结果以图形化方式展示，便于用户直观查看。

展示内容包括：

原始齿轮图像
缺陷检测框
缺陷类别
检测置信度
检测时间
是否合格判断
缺陷数量统计
5. 实时检测与自动报警

在接入摄像头或工业生产线后，系统可以实现实时检测。

主要功能包括：

实时识别齿轮缺陷
自动判断产品是否合格
检测到严重缺陷时触发报警
支持声光报警或界面提示
可与生产线剔除设备联动
6. 检测记录管理

系统可保存每次检测的结果，便于后续查询和质量追溯。

记录内容包括：

检测图片
检测时间
缺陷类型
缺陷位置
置信度
检测结果：合格 / 不合格
操作人员或设备编号
7. 数据统计与报表

系统可对检测数据进行统计分析，辅助企业质量管理。

统计内容包括：

每日检测数量
合格品数量
不良品数量
缺陷类型占比
缺陷发生趋势
生产批次质量分析

可生成检测报表，用于质量复盘和生产改进。

项目实现
1. 系统整体流程

项目整体流程如下：

图像采集 → 图像预处理 → 模型检测 → 缺陷分类 → 结果标注 → 数据保存 → 报表统计

用户上传齿轮图片或通过摄像头采集图像后，系统对图像进行预处理，然后调用缺陷检测模型进行推理，识别齿轮是否存在缺陷，并输出缺陷类别、位置和置信度，最后将检测结果展示在页面中。

2. 图像采集模块

该模块负责获取齿轮检测所需的图像数据。

实现内容包括：

使用 OpenCV 读取本地齿轮图片
调用摄像头或工业相机采集实时图像
支持视频流逐帧检测
对采集图像进行格式转换
将图像传入后端检测模型进行处理
3. 图像预处理模块

为了提高检测准确率，需要对原始齿轮图像进行预处理。

主要处理包括：

图像尺寸缩放
灰度化处理
图像去噪
对比度增强
边缘增强
图像归一化
光照不均校正

预处理可以减少噪声、光照、角度变化对检测结果的影响，提高模型识别稳定性。

4. 缺陷检测模型

项目可采用 YOLO、Faster R-CNN、SSD、Mask R-CNN 等目标检测模型完成齿轮缺陷检测。

常见实现方式：

使用标注好的齿轮缺陷数据集进行模型训练
将缺陷类别标注为裂纹、缺齿、磨损、崩边等
使用 YOLO 模型进行实时检测
输出缺陷位置坐标、缺陷类别和置信度
通过置信度阈值过滤低质量检测结果

如果需要更精细的缺陷区域分割，也可以使用 Mask R-CNN 或语义分割模型，对缺陷区域进行像素级标注。

5. 模型训练流程

模型训练主要包括以下步骤：

收集齿轮正常样本和缺陷样本图片
使用 LabelImg、Labelme 等工具进行缺陷标注
按训练集、验证集、测试集划分数据
配置模型训练参数
训练齿轮缺陷检测模型
使用验证集评估模型效果
调整学习率、批次大小、置信度阈值等参数
导出最终模型用于系统部署

通过训练模型，使系统能够自动识别不同类型的齿轮缺陷。

6. 检测结果解析

模型输出后，系统需要对检测结果进行解析。

主要包括：

获取缺陷检测框坐标
获取缺陷类别
获取置信度分数
判断是否存在缺陷
判断产品是否合格
过滤重复检测框
统计缺陷数量

例如，当系统检测到裂纹或缺齿时，会将该齿轮判定为“不合格”；当没有检测到缺陷或置信度低于阈值时，可判定为“合格”或“待复检”。

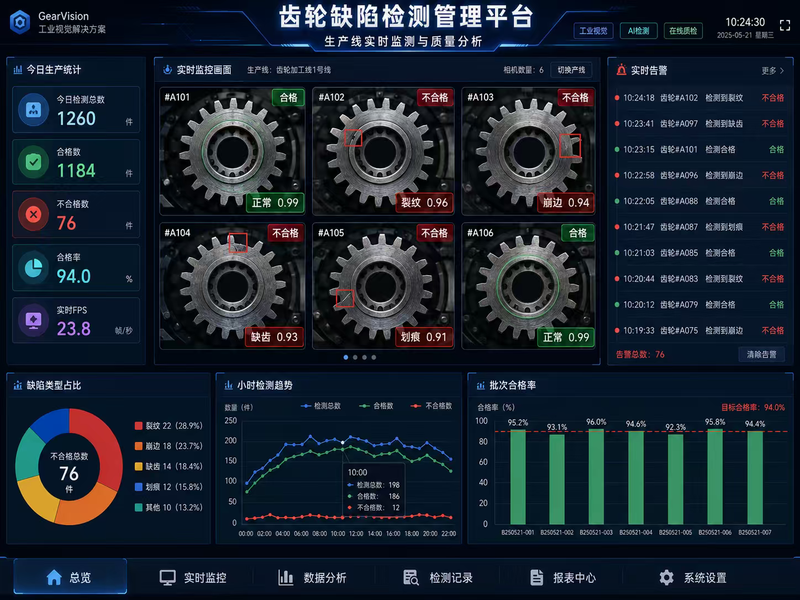

7. 可视化展示模块

系统将检测结果直观展示在页面中。

实现内容包括：

在齿轮图像上绘制缺陷检测框
显示缺陷类别和置信度
显示检测结果：合格 / 不合格
展示检测耗时和检测数量
支持查看原图和检测后图片
支持保存检测结果图片
8. 后端服务实现

后端主要负责接收图像、调用模型、返回检测结果。

可使用技术包括：

Python
Flask / FastAPI
OpenCV
PyTorch / TensorFlow
YOLO
MySQL / SQLite / MongoDB

后端接口功能包括：

图片上传接口
缺陷检测接口
检测结果返回接口
检测记录保存接口
历史记录查询接口
报表数据统计接口
9. 前端页面实现

前端负责用户操作和检测结果展示。

可使用技术包括：

Vue / React
HTML / CSS / JavaScript
Axios
Element Plus / Ant Design

前端页面功能包括：

图片上传
实时检测画面展示
缺陷检测结果展示
检测记录列表
数据统计图表
报表导出按钮
10. 系统部署

项目可根据实际场景进行部署。

部署方式包括：

本地运行检测程序
Web 系统部署到服务器
Docker 容器化部署
接入工业相机和边缘计算设备
与企业 MES / ERP / 质检系统对接

在工业场景中，系统可以部署在产线边缘设备上，实现低延迟检测，并将检测结果同步到企业质量管理平台。
