楼体形变监测系统产品系统

随着城市化进程加快，高层建筑、老旧小区、公共建筑和大型基础设施数量不断增加，建筑结构安全问题越来越受到重视。楼体在长期使用过程中，可能受到地基沉降、材料老化、施工扰动、极端天气、地震振动和超负荷使用等因素影响，产生倾斜、开裂、沉降或局部受力异常。如果这些变化不能及时发现，容易演变为安全事故。因此，楼体形变监测逐渐从传统人工巡检，向自动化、实时化和智能化方向发展。

在老旧建筑和危房管理场景中，楼体形变监测系统可以用于长期监控墙体受力变化和楼体倾斜趋势。传统人工巡检周期长、主观性强，难以及时捕捉细微变化；而基于传感器和物联网的监测系统能够持续采集数据，并在数据超出阈值时及时报警，为危房评估、维修加固和人员疏散提供依据。

在施工现场和周边建筑保护场景中，基坑开挖、桩基施工、地下管线施工等工程活动可能对周边建筑造成扰动。通过部署倾角传感器、应变片等监测模块，可以实时观察建筑结构状态变化，辅助施工单位判断施工是否对周边楼体产生影响，从而降低工程风险。

在公共建筑和人员密集场所中，如学校、医院、商场、办公楼等，建筑安全关系到大量人员生命财产安全。楼体形变监测系统可以作为建筑安全运维体系的一部分，实现异常状态预警，提高管理部门的响应速度。

在智慧城市和城市安全治理场景中，楼体监测数据可以接入云平台或监管系统，形成建筑安全数据库。管理部门可以通过长期数据积累分析建筑物健康状态，对重点风险建筑进行分级管理，实现从“人工巡查”向“数据驱动监管”的转变。

总体来看，楼体形变监测系统具有较强的现实应用价值。其行业需求主要来自建筑安全风险增加、人工巡检效率不足、城市精细化管理要求提高以及物联网技术普及等方面。基于STM32、传感器和无线通信模块的低成本监测方案，适合用于小型建筑、老旧楼体、实验样机和分布式监测节点，具备一定推广前景。

倾斜角度监测功能
通过 JY901P 姿态传感器采集楼体的倾斜角度、俯仰角和横滚角等姿态信息，用于判断楼体是否存在异常倾斜趋势。

受力变化监测功能
通过应变片检测模块采集结构受力或压力变化数据，用于辅助判断楼体局部受力状态，为形变风险分析提供参考。

本地数据显示功能

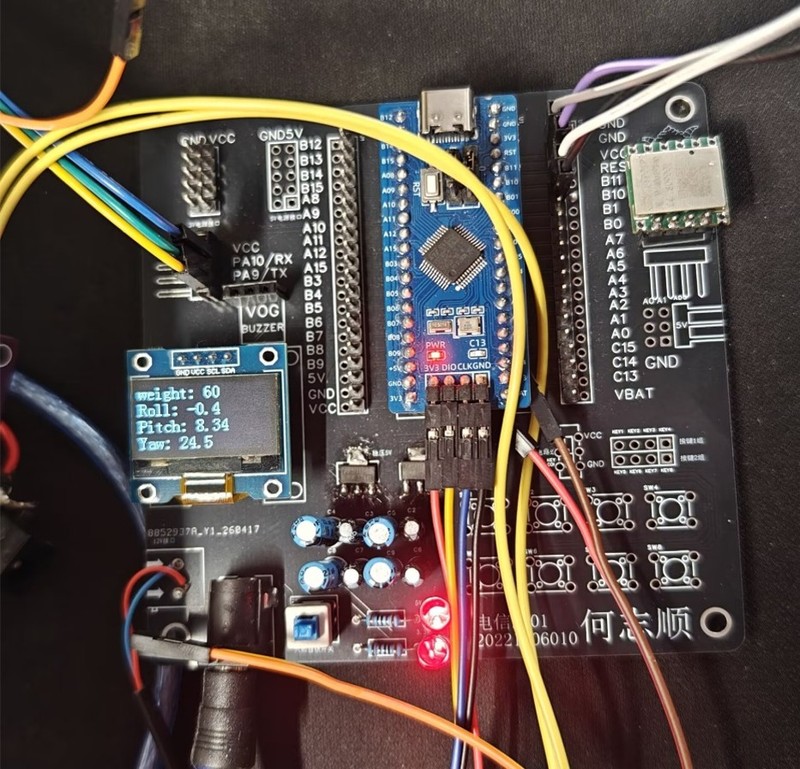

系统将采集到的倾角数据和受力数据实时显示在 OLED 屏幕上，便于现场人员直接查看当前监测状态。

无线数据上传功能

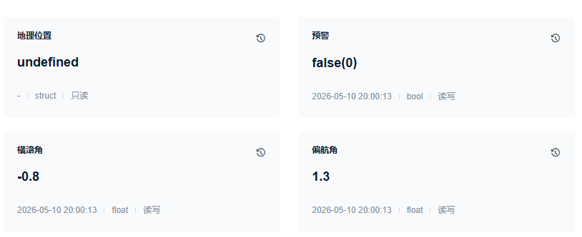

ESP8266 WiFi 模块负责将监测数据上传至云平台，实现远程查看和数据管理，提高监测的实时性和便利性。

异常报警功能
系统设置倾角和受力阈值，当监测数据超过设定范围时，自动触发蜂鸣器和 LED 报警，并将异常信息上传至云端，实现本地与远程双重预警。

参数配置与系统维护功能
系统支持通过按键或云端指令进行部分参数调整，便于现场调试、阈值设置和设备维护。

本项目实现了一套基于 STM32 和物联网技术的楼体形变监测系统，主要用于对楼体倾斜角度和受力变化进行实时采集、显示、上传和报警。我主要负责系统方案设计、硬件模块选型与连接、STM32 程序编写、传感器数据采集、ESP8266 无线通信、OLED 显示、报警逻辑设计以及系统联调测试。

项目采用 STM32F103C8T6 作为主控，结合 JY901P 姿态传感器、应变片检测模块、ESP8266 WiFi 模块、OLED 显示屏和蜂鸣器报警模块，使用 C 语言、Keil uVision5、UART、RS485 和 MQTT 等技术完成系统开发。整体架构分为感知层、控制层、通信层和应用层，具备模块化、低成本、易部署和本地/远程双重监测等特点。

项目的主要亮点是通过多传感器联合监测提升楼体状态判断的全面性，并通过云平台实现远程数据查看和异常预警。项目难点主要集中在多模块通信调试、传感器数据解析、数据稳定性处理、WiFi/MQTT 上传以及软硬件联合调试等方面。
