五层非同心环形磁力屏产品系统

本项目应用于机场公共空间商业显示领域，落地于上海虹桥机场西区某航站楼大厅。机场作为高人流量、高曝光度的公共交通枢纽，对商业展示设备的视觉冲击力、空间利用率和运行安全性均有极高要求。传统落地式或壁挂式商显屏受限于空间布局，展示形式单一，难以在开阔大厅中形成有效的视觉焦点。本项目采用悬空环形设计，充分利用大厅垂直空间，在不占用地面动线的前提下，实现360°环绕式商业信息展示，兼顾广告传播效果与航站楼整体空间美学。

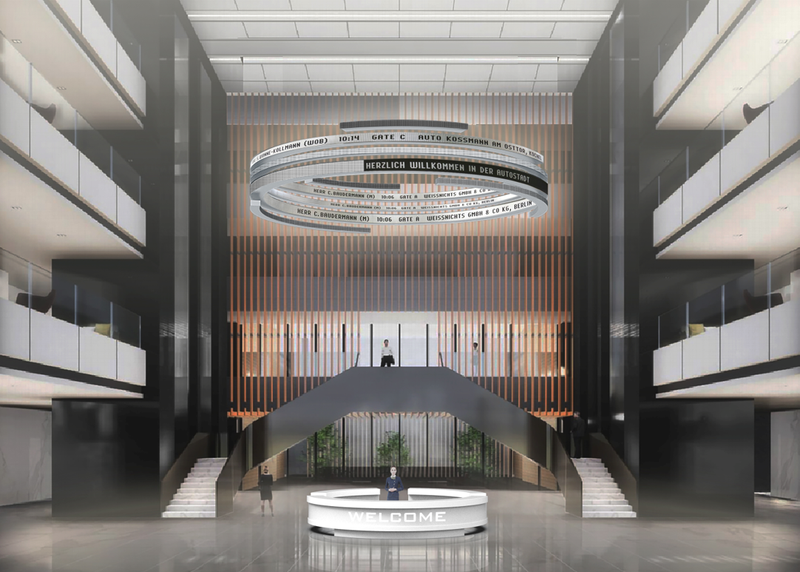

悬空环形显示：整机采用环形结构悬吊于大厅上方，每层独立配置显示模组，可同步或异步播放不同商业内容，实现多维度、多层次的视觉呈现

自动升降功能：整机支持电动升降，可根据运营需求在不同高度间切换，便于日常展示、内容维护及高空清洁作业，同时满足大厅净空高度的安全规范

多层独立控制：每层显示单元具备独立信号输入与控制通道，支持分屏、轮播、联动等多种播放策略，满足差异化广告投放需求

结构安全可靠：整机采用多点吊装方案，关键受力节点设置冗余设计，配备防坠落安全锁止机构，确保长期悬空运行的人身安全

方案阶段：根据大厅空间尺寸、净空高度及承重条件，完成整机环形结构的方案构思与初步布局，确定层数、直径、层高间距等关键参数，输出概念方案并与电气、显示模组供应商进行多轮技术对接

详细设计阶段：运用 SolidWorks 完成整机三维建模，包括环形骨架、升降导轨、吊装连接件、线缆走线通道等核心结构，进行装配体干涉检查与运动仿真，验证升降行程与结构干涉情况；使用 AutoCAD 输出各零部件及装配工程图纸，标注焊接要求、表面处理及安装公差

选材与工艺：主体框架选用铝合金型材与钣金焊接结构，兼顾强度与轻量化需求；吊装连接件采用高强度螺栓与销轴连接，关键节点进行强度校核；外观饰板采用铝板折弯成型，表面做氟碳喷涂处理，匹配航站楼整体视觉风格

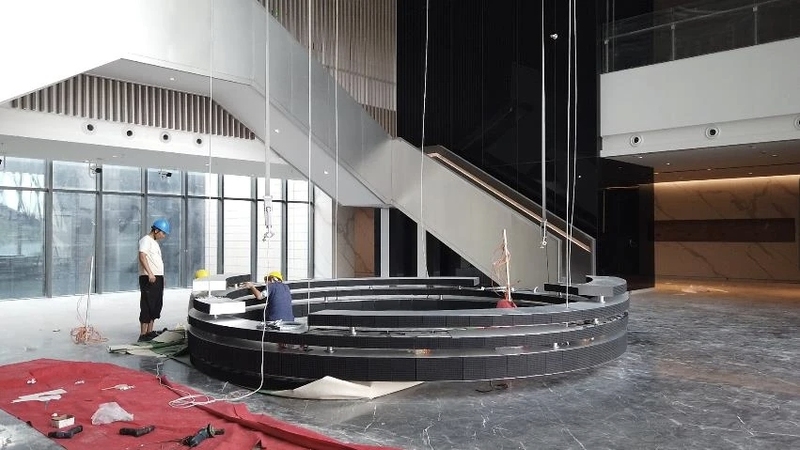

调试与验收：配合电气部门完成升降电机、限位开关、控制系统的联调联试，验证升降平稳性、定位精度及急停保护功能；参与整机吊装就位与现场安装，协助解决现场尺寸偏差与线缆敷设问题，最终完成整机功能验收并交付运营
