为某运动控制类设备设计的STM32H743 核心板。要求体积小，核心板有SDRAM、256Mb NorFlash，4GbNandFlash TF卡、以太网 PHY、USB HS PHY。引出 IO 包含 RGB LCD 接口、8路以上 PWM、2个 SPI 、4个 USART、CAN、IIC。
点击空白处退出提示
STM32H7 核心板产品系统
我要开发同款技术信息
作品详情
行业场景
功能介绍
因为体积要求，MCU 和 SDRAM 均选用 BGA 封装。NorFlash 与 NandFlash 均选择 QPSI 接口。以太网 PHY 选择 RTL8201F，USB PHY 选用 USB3300。
项目实现
本人负责全部硬件选型与设计、嵌入式系统架构和底层驱动调试。
核心板最终实现用 6层 PCB 尺寸控制在 50x50mm。

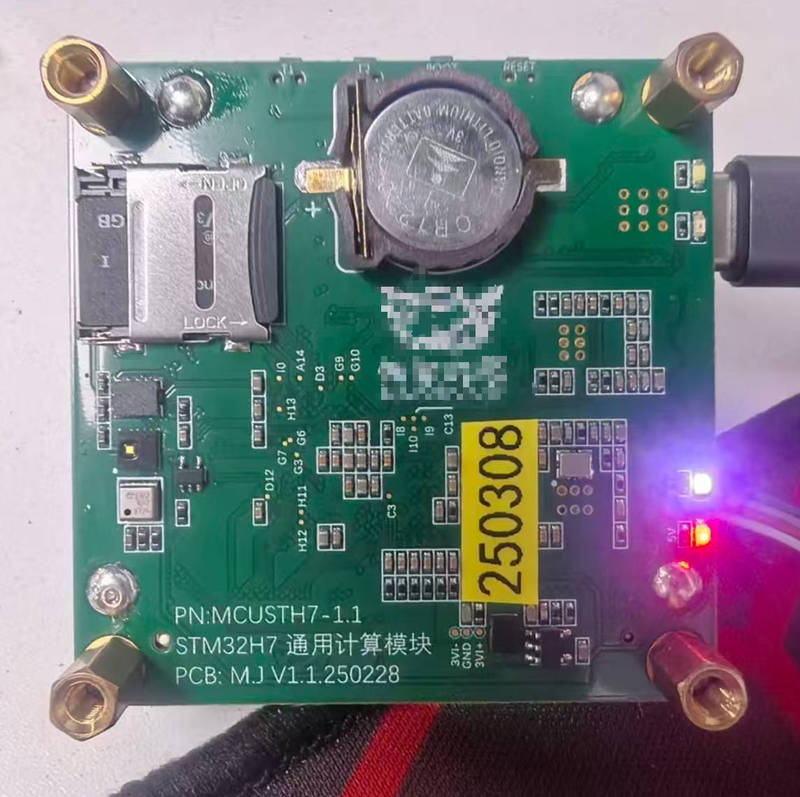

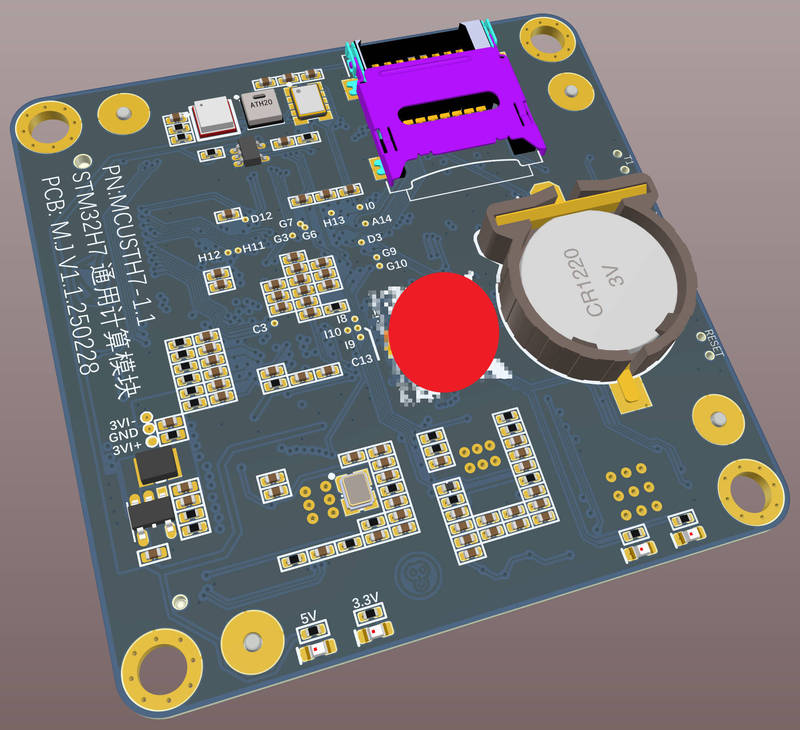

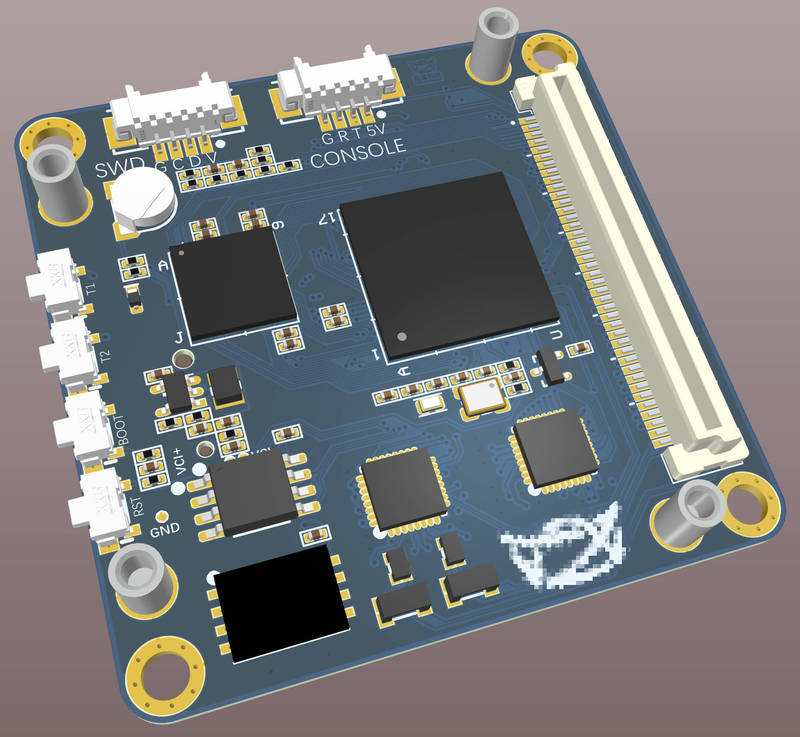

示例图片
