1. 立项原因
旨在解决 AutoCAD 在建筑设计绘图中操作繁琐、效率低的痛点，如线荷载添加、云线绘制等通用功能需重复操作，图层 / 楼层管理易混乱，块、文字编辑及装配式构件统计需手动完成，梁、板、基础绘制与编辑缺乏批量工具，弥补原生软件在建筑专业功能上的不足，减少设计师重复劳动，提升绘图与数据统计准确性。
2. 行业场景与业务背景
适用于建筑设计、装配式建筑设计等场景。当前建筑行业设计周期紧，图纸量大，设计师需处理图层楼层管理、构件绘制、数据统计等多环节工作，传统 AutoCAD 操作需切换多命令、手动计算统计，易出错且效率低，插件可适配设计全流程，满足从基础绘图到装配式构件统计的专业需求，适配行业高效化、精准化设计趋势。

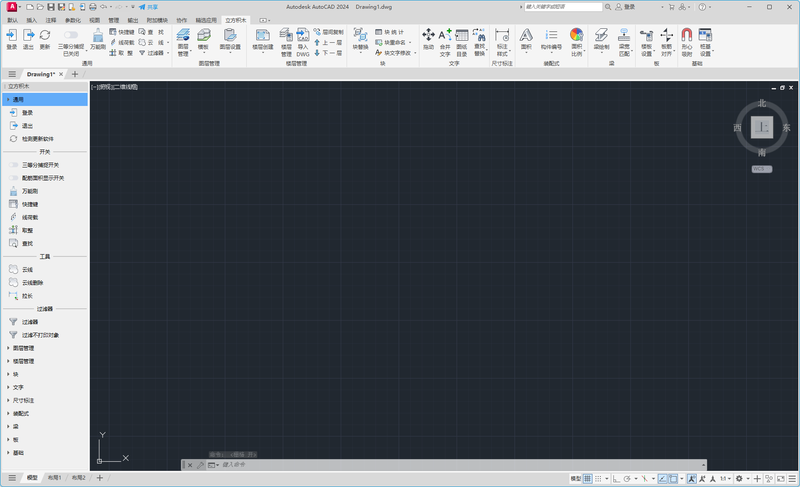

1. 具体功能模块
涵盖 7 大核心模块：通用工具模块、图层管理模块、楼层管理模块、块操作模块、文字处理模块、装配式统计模块、建筑构件模块（含梁、板、基础子模块）。
2. 主要功能描述

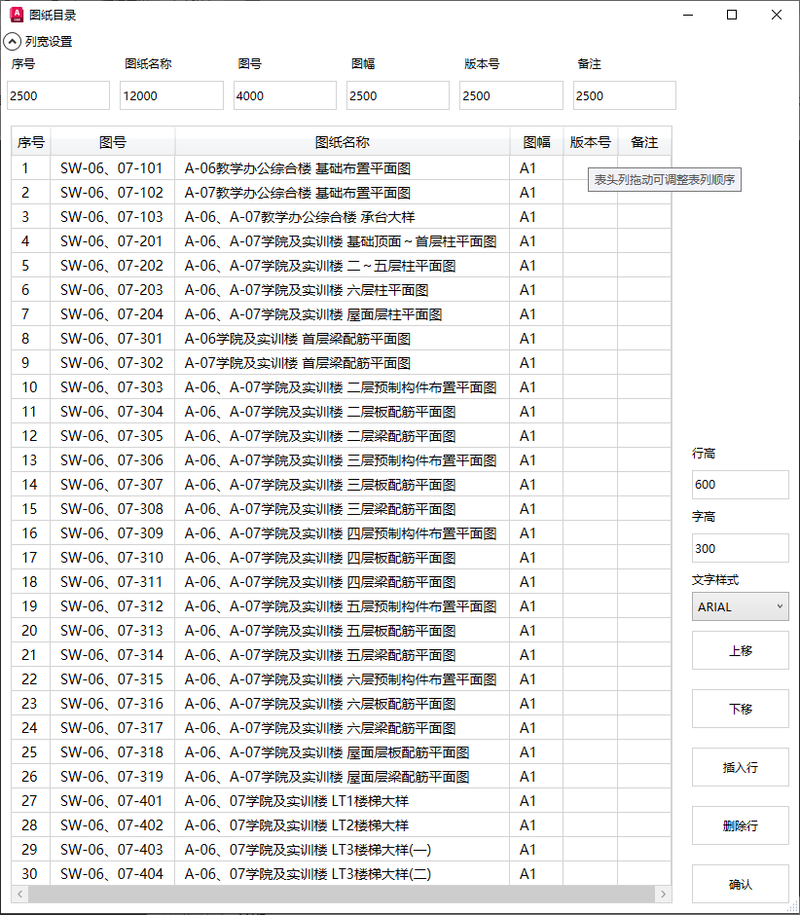

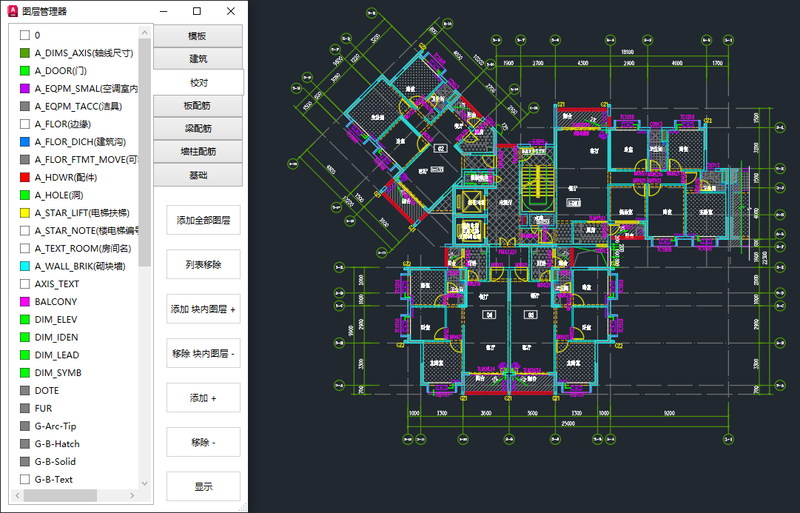

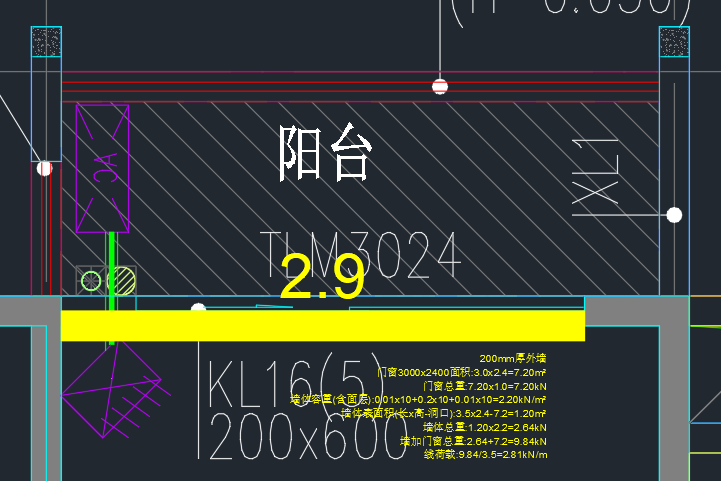

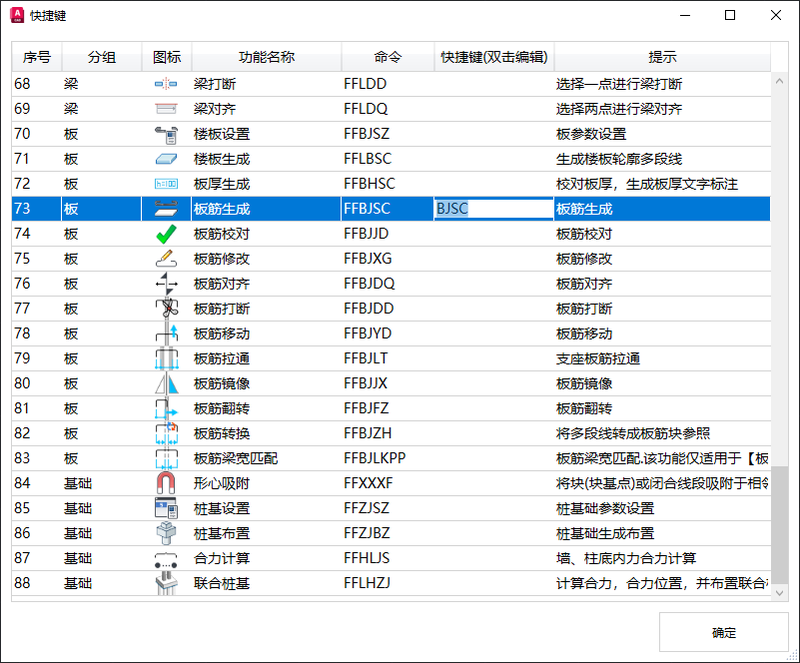

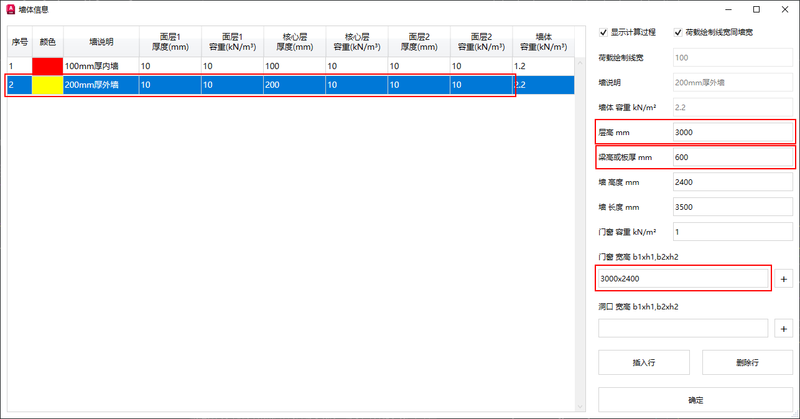

通用模块支持线荷载添加、云线绘制等基础操作；图层与楼层模块实现状态切换、创建复制；块模块可替换、统计及修改块内文字；文字模块支持拖动合并与图纸目录生成；装配式模块完成构件数据统计与比例分析；建筑构件模块则提供梁绘制、板筋编辑、桩基础自动生成等专业功能。
1. 负责的具体任务
负责插件核心功能开发，包括基于 C# 的 AutoCAD 接口适配，实现线荷载、梁绘制等功能逻辑；用 WPF+MVVM 搭建插件交互界面，设计图层 / 楼层管理模块 UI；借助 NetTopologySuite 处理几何尺寸取整、构件空间计算；同时参与块操作、装配式统计模块的代码实现与功能测试，保障模块间协同运行。
2. 技术栈、架构与实现要点
技术栈为 C#（核心开发）、WPF（界面设计）、MVVM（架构模式）、NetTopologySuite（几何计算）。架构上采用 MVVM 分离界面与业务逻辑，提升可维护性。亮点是借 NetTopologySuite 精准处理构件几何运算；难点是 AutoCAD 接口适配与多模块数据同步，需确保插件与 AutoCAD 原生功能兼容且运行稳定。
