CAE网格软件产品系统

CAE网格软件是工业仿真前处理的关键工具，用于将CAD模型离散化为可用于数值计算的网格单元。项目旨在为航空航天、汽车制造、能源装备等高端制造领域提供高性能、高精度的网格生成与可视化平台。通过该软件，工程师能够快速生成六面体、四面体等高质量网格，并进行直观的渲染与编辑，大幅提升仿真分析的前处理效率，降低研发周期与成本。

CAE网格软件包含四大核心模块：
几何模块：提供基础几何结构（点、曲线、曲面）和复杂集合模型的构建和编辑；
网格编辑模块：提供节点/单元增删改、网格质量检测、边界条件设置等功能，支持局部加密、光顺、网格修复等高级操作；
网格生成模块：支持六面体、四面体、混合网格等多种生成算法，用户可设置网格尺寸、密度等参数，自动生成高质量网格；
网格渲染模块：基于OpenGL实现网格的高性能可视化，支持线框模式、实体着色、截面显示等多种视图，并提供视角旋转、缩放、平移、拾取等交互操作；
软件采用模块化设计，各模块间低耦合，便于后续扩展与维护。

我作为渲染模块负责人之一，主要承担以下工作：
渲染引擎重构：主导将原有老旧渲染库替换为自研OpenGL渲染引擎，重新设计渲染架构，实现模块化、可扩展的图形管线；
性能优化：针对6500万网格单元的超大场景，通过多级LOD、视锥裁剪、GPU实例化等技术，将渲染耗时从27秒优化至1秒，性能提升27倍；
图形特性开发：解决了线在实体表面显示不清晰的问题，并扩充了粗线条绘制接口，提升用户体验；
技术文档与培训：编写渲染模块技术文档，开展性能优化讲座，指导实习生开发。
技术栈：C++17、QT、OpenGL、GLSL、STL。项目采用模块化分层架构，渲染模块与业务逻辑解耦，通过CMake管理构建，利用Git进行版本控制。

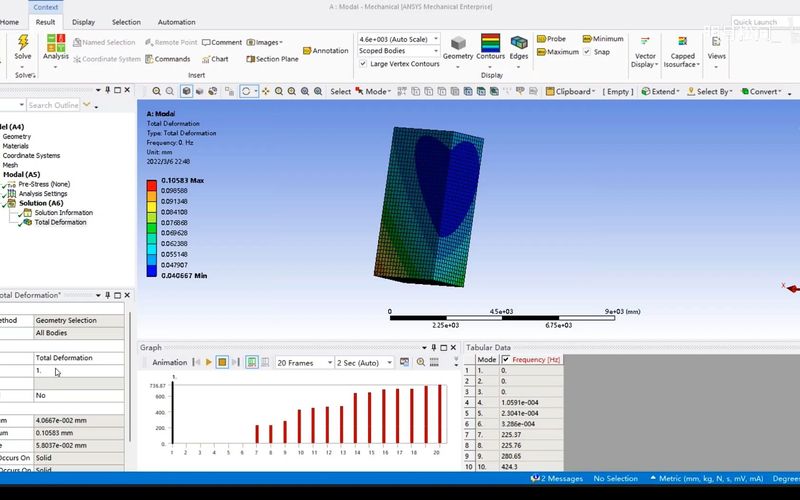

补充说明：因项目需要保密，故示例图片采用国外对标软件ansys进行展示。
