RK3588+A7 FPGA+ AD7606+WIFI+5G+北斗+IEPE产品系统

行业车辆，比如压路机，挖掘机等 ，需要检查工作是否遗传，工人师傅活动轨迹 ，实时看现场环境
我设计这个主板，采用RK3588 车辆级芯片+ xilinx A7 中高端FPGA ，采集IEPE 震动加速度传感器，IEPE 传感器我微小模拟信号，

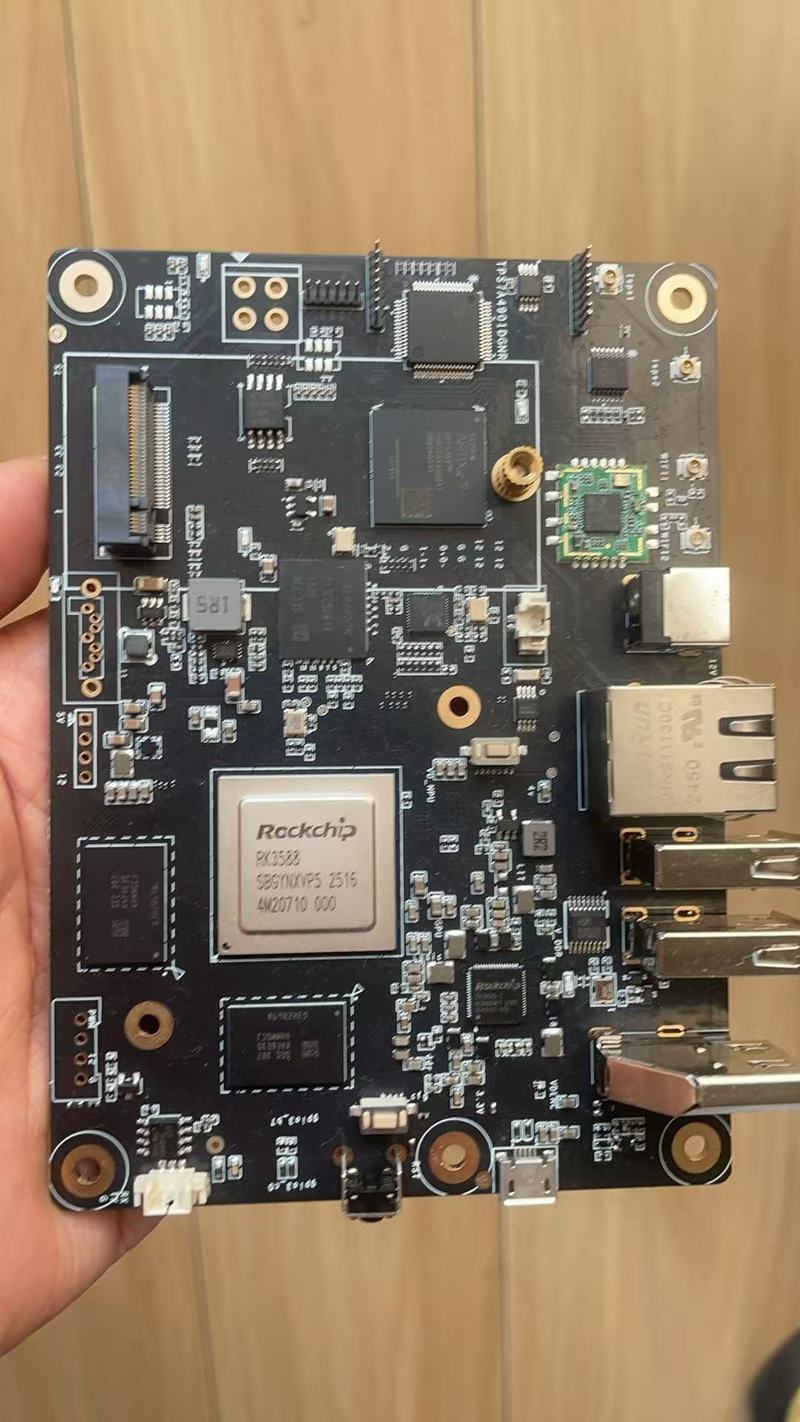

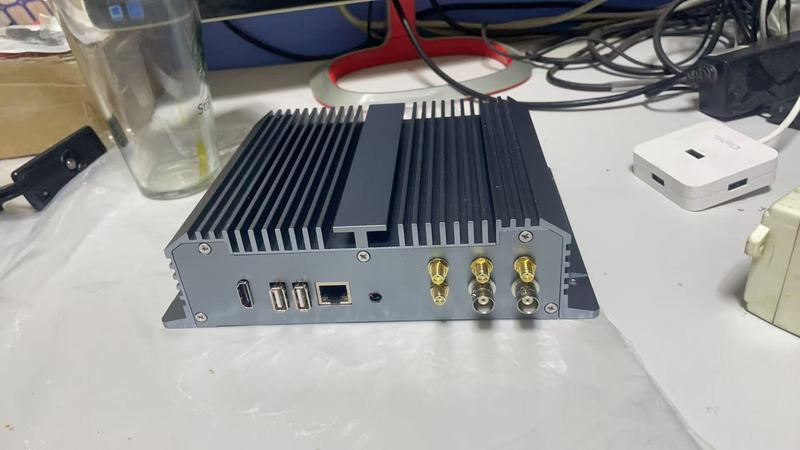

本产品是一款基于 Rockchip RK3588 旗舰级处理器与 Xilinx Artix-7 FPGA 架构打造的高性能、高集成度异构边
缘计算平台。板卡尺寸仅为 12.5 cm × 8.9 cm，紧凑的结构设计蕴含了强大的主控计算能力与高速、柔性的信
号采集能力。
主控端采用 8 核 8nm 核心处理器 RK3588，具备 6 TOPS 算力 NPU，完美支持复杂的多路视频处理、AI 算法
部署及丰富的外设调度。协处理端搭载 Xilinx Artix-7 (XC7A35T) FPGA 芯片，专门用于驱动高性能模数转换芯
片 AD7606，实现多路模拟信号的硬件级同步高精度采集。板卡支持超宽采样率调节（0 - 30 MHz），主控与
FPGA 之间通过高速 SPI 总线进行高吞吐量数据交互，是高端工业控制、多路信号分析、智能硬件研发的理想
选择。

模块分类核心硬件配置技术指标与默认配置
主控核心系统
主控芯片 (SoC)
Rockchip RK3588 (4×A76 + 4×A55, 内置
6 TOPS NPU)
系统内存 (LPDDR4)
双通道 2片 LPDDR4；支持 4GB / 8GB 可
选配置（默认 4GB）
高速存储 (eMMC)
容量支持 8GB — 256GB 可定制（默认
32GB）
FPGA采集系统
协处理器 (FPGA) Xilinx Artix-7 系列 XC7A35T 核心芯片
模数转换 (ADC)
多路高精度模拟信号采集（基于 AD7606
方案）
采样率范围
硬件级柔性调节，支持 0 — 30 MHz 采样
速率
无线与定位通信
无线网络板载高性能 WiFi 6 模块
移动蜂窝网络支持扩展 4G / 5G 模块底座与信号传输
高精度定位
集成 GPS / 北斗 (BDS) 双模兼容高精度定
位模块
有线网络1路原生 千兆以太网 接口 (10/100/1000
Mbps)

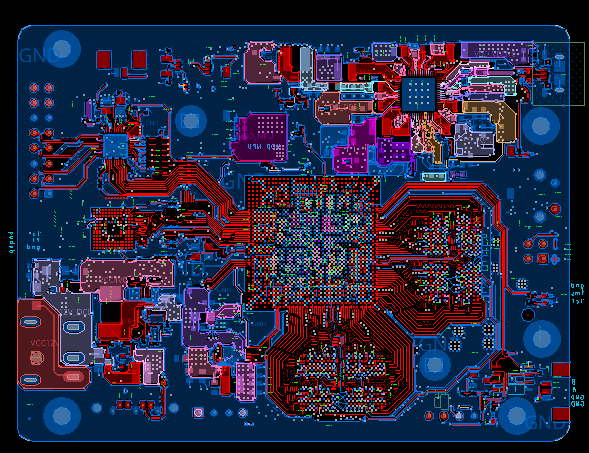

所有的模拟电路 ，数字电路设计，layout ,采购生产
FPGA vivado 逻辑编程调试

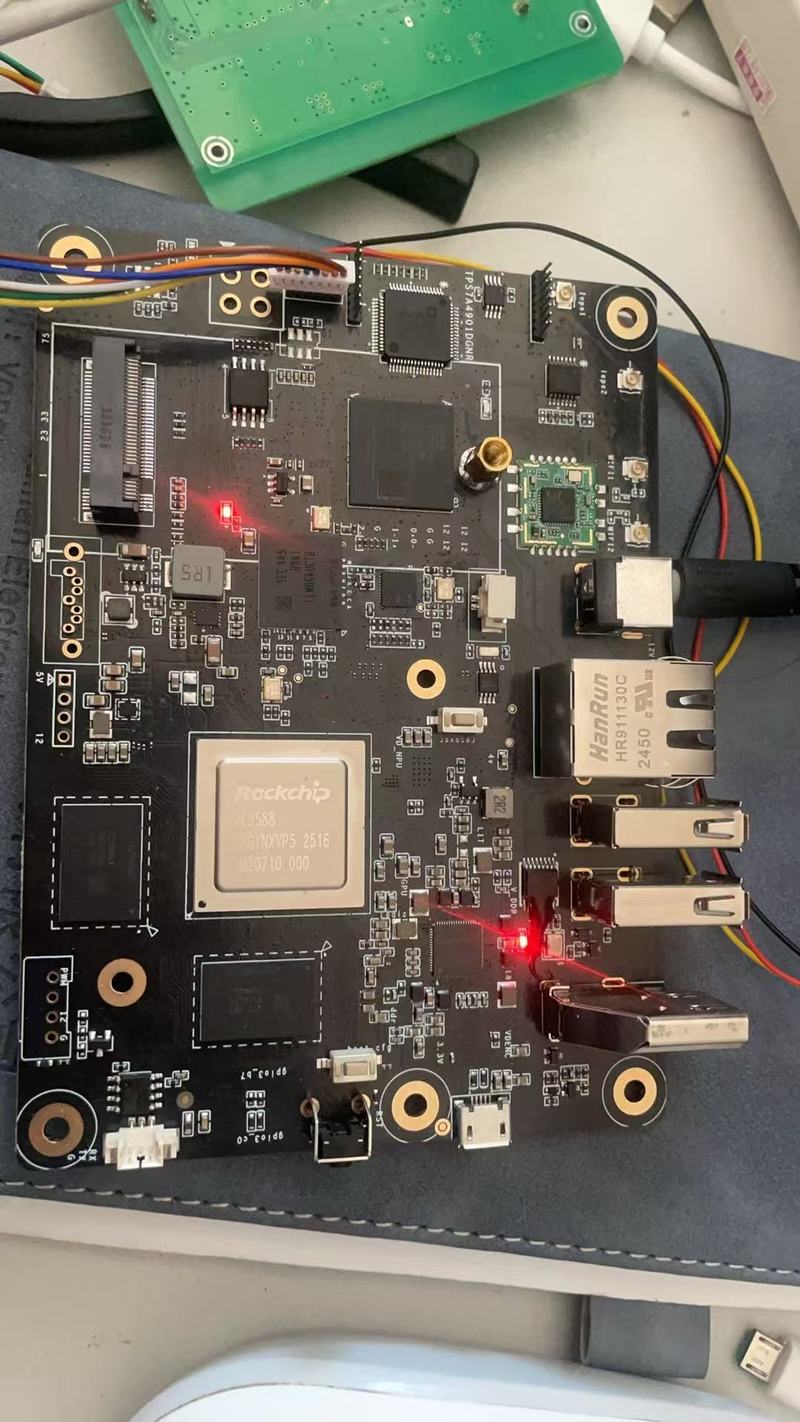

模拟电路调试
RK3588 DDR4 EMMC HDMI pcie 等布线 调试
Linux环境打架
