随着人口老龄化加剧和脑卒中、脊髓损伤等神经系统疾病发病率上升，康复医疗需求持续增长。上下肢功能障碍是此类患者最常见的后遗症之一，早期介入、科学规范的康复训练对恢复运动功能、提高生活质量至关重要。
传统康复训练主要依赖治疗师一对一徒手操作，存在以下痛点：
人力成本高： 治疗师资源有限，患者往往需要排队等待，训练频次和时长难以保证。
训练质量不稳定： 训练速度、角度、力度完全依赖治疗师经验，缺乏量化标准和客观记录。
患者参与度低： 枯燥重复的训练容易让患者产生倦怠，主动训练意愿不足，影响康复效果。
数据缺失： 训练过程缺乏数据采集与分析，治疗师难以精准评估进展、调整方案。
本系统面向医院康复科、康复专科医院、社区康养机构，为脑卒中、脊髓损伤、骨折术后、关节炎等导致的上下肢运动功能障碍患者提供智能化康复训练手段，帮助治疗师提升工作效率，帮助患者加速功能恢复。
系统由康复训练主机、控制终端和上位机管理平台三部分组成，支持四种训练模式，覆盖患者康复全周期。
1. 四种训练模式
被动模式： 电机带动患肢按设定轨迹匀速运动，适用于康复早期肌力为零或极弱的患者，维持关节活动度、防止肌肉萎缩。
助力模式： 患者主动发力时，电机根据发力大小提供比例辅助力矩，适用于肌力有所恢复但仍不足以独立完成运动的患者。
主动模式： 患者自主运动，电机仅补偿摩擦力与惯性，适用于肌力基本恢复、需要进行耐力训练的患者。
阻抗模式： 电机施加反向阻力，患者对抗训练肌力，适用于肌力恢复后期、需要进行力量强化训练的患者。
2. 参数可调与个性化配置
治疗师可通过串口屏设定训练模式、运动速度（0–60°/s）、角度范围（0–120°）、训练时长。
支持多组训练方案保存，针对不同患者或同一患者的不同康复阶段快速调取。
3. 实时监测与反馈
屏幕实时显示当前位置、速度、力矩曲线，治疗师和患者均可直观了解训练状态。
患者主动发力程度通过压力传感器实时呈现，增强训练互动感。
4. 数据管理与远程监控
训练数据通过WiFi上报至上位机康复管理系统，支持历史记录查询、趋势分析。
治疗师可远程查看多台设备的运行状态和患者训练情况。
5. 多重安全保障
硬件限位开关、堵转电流检测自动停机、急停按钮三重保护。
训练过程中遇异常情况立即停止，保障患者安全。
硬件架构

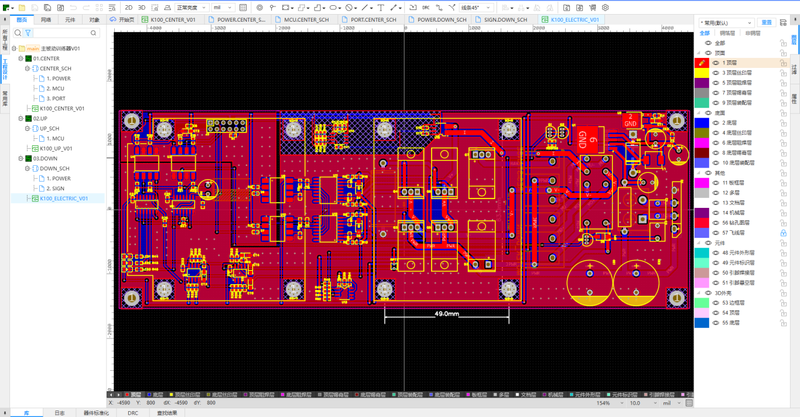

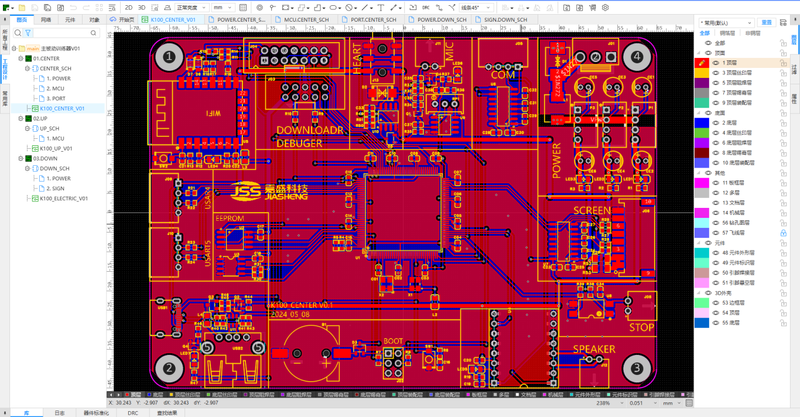

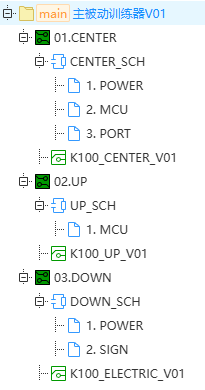

控制核心： STM32F407VET6（Cortex-M4F，带FPU与硬件DSP）；电源树AC220V→24V/5A→12V→3.3V；4层板Layout，电源层/地层分离，大电流回路与信号回路隔离
驱动执行： 直流有刷电机（24V/3A，500线增量式编码器）；分立H桥（IR2104S+4×IRF3205）；硬件限位开关×2、堵转检测、急停按钮
传感反馈： 编码器ABZ正交解码（2000脉冲/圈）；电流采样电阻0.01Ω+INA181差分运放→ADC；薄膜压力传感器FlexiForce+AD623仪表运放
人机交互： 7寸1024×600串口屏（迪文DGUS或淘晶驰TJC），显示模式/参数/实时曲线
通信接口： ESP8266 WiFi（AT指令，MQTT+JSON上报）；CH340G USB调试口（FinSH控制台）；预留CAN（TJA1050）

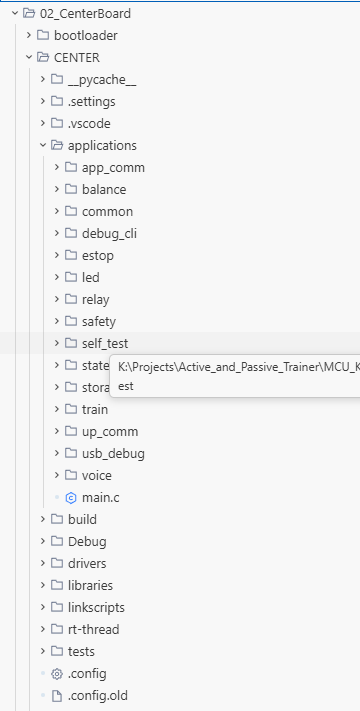

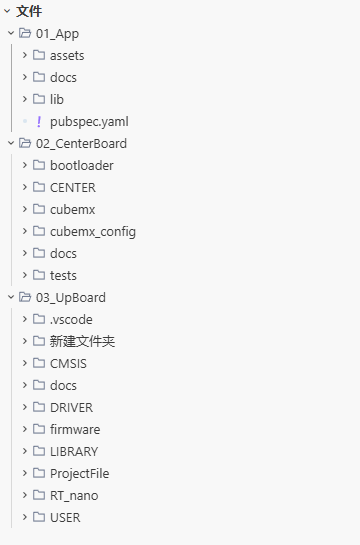

软件架构
操作系统： RT-Thread完整版，四线程架构——电机控制线程（1ms，最高优先级）、传感采集线程（5ms）、UI刷新线程（50ms）、通信线程（100ms）
电机控制： PID位置环（50Hz外环）+速度环（200Hz内环）双闭环；位置环Kp=2.5 Ki=0.02 Kd=0.1，速度环Kp=1.2 Ki=0.01 Kd=0.05
传感处理： 编码器正交解码中断换算角度（0.18°/脉冲）；ADC连续16次采集中值滤波；压力传感器滑动窗口滤波（窗口长度5）
通信协议： WiFi上报JSON格式，字段含device_id/timestamp/angle/speed/torque/mode/duration，MQTT上传；FinSH支持shell命令实时调试
关键技术点
RT-Thread多线程实时调度，PID双闭环定点/浮点混合实现，三路传感融合患者意图识别，串口屏自定义通信协议...
