1、立项原因与痛点： 在水泵制造、流体机械研发以及汽车零部件（电子水泵、机械水泵）测试领域，水泵的综合性能（流量、扬程、功率、效率）、汽蚀性能以及不同转速下的动态特性，是决定产品能效与寿命的核心指标。传统的人工测试台需要人工读表、手动调阀、手动记录，不仅效率极低，且极易因人工反应延迟导致测试数据失真（如汽蚀试验的临界点捕捉），更无法生成符合国家级检测中心标准（如GB/T 3216）的标准化试验报告。
2、业务背景： 本系统是专为“浙江华工汽车零部件有限公司检测中心”等高规格实验室定制的上位机中枢。系统深度集成了西门子/三菱/汇川等多种型号PLC、变频器、可编程直流电源、LIN/PWM通信模块以及数十组高精度传感器（压力、流量、扭矩、温度等）。通过精确控制管路阀门与电机转速，实时采集并微秒级处理海量物理量，自动完成“综合性能试验、汽蚀试验、转速试验、快速检测”四大核心工况的测试，并一键输出专业的PDF/Excel图文检测报告，真正实现了流体机械测试的“无人化、高精度、标准化”。
1、项目具体功能模块：

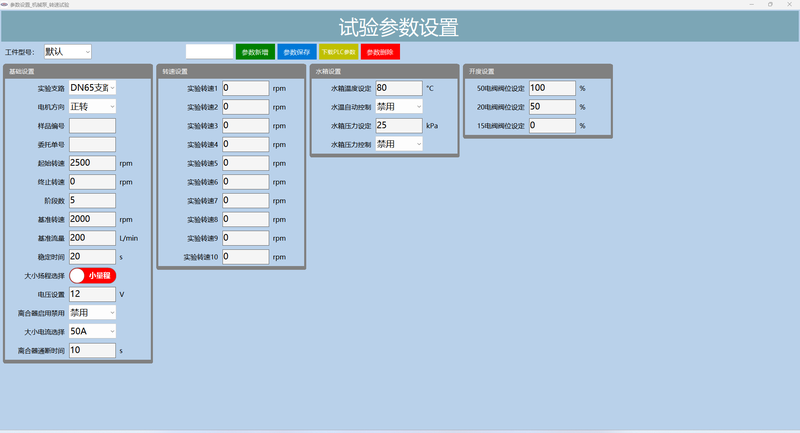

多工况试验控制台： 支持机械泵、变量泵、电子泵切换。内置“综合性能、汽蚀、转速、快速检测”四种标准试验状态机，一键启停，自动完成充水、排气、升速、调压、采样、停机全流程。

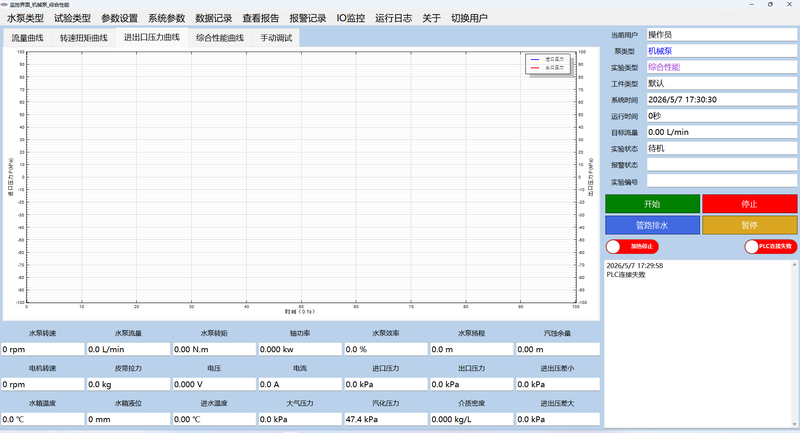

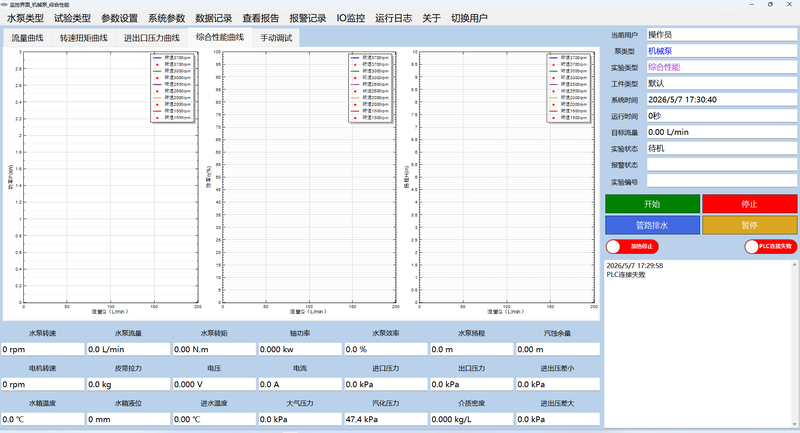

高频实时曲线监控： 采用高性能图表控件，以0.1s为间隔，实时绘制“流量-功率-效率-扬程”等综合曲线，及“转速-扭矩”、“进出口压力”、“汽蚀余量(NPSH)-扬程”等动态双Y轴图表。

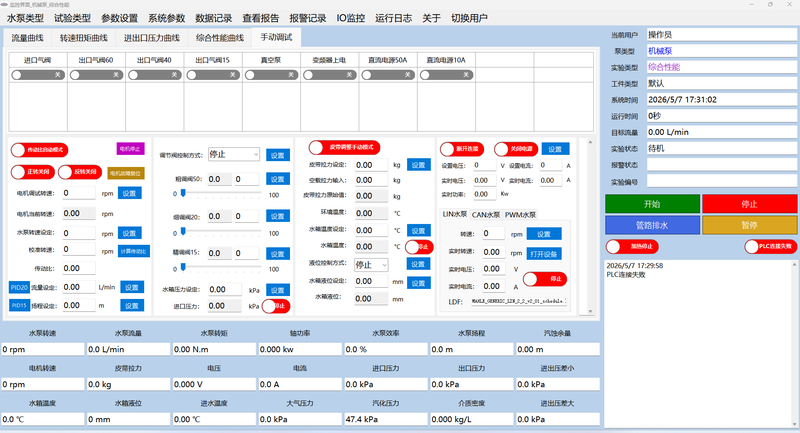

底层硬件手动调试台（排障利器）： 集中化控制面板。可手动控制所有PLC的X/Y/M点、调节粗/中/细三个电阀开度、设置皮带拉力、控制变频器启停；并集成了对“可编程电源（TCP/IP）”和“LIN/PWM水泵”的底层通信调试。

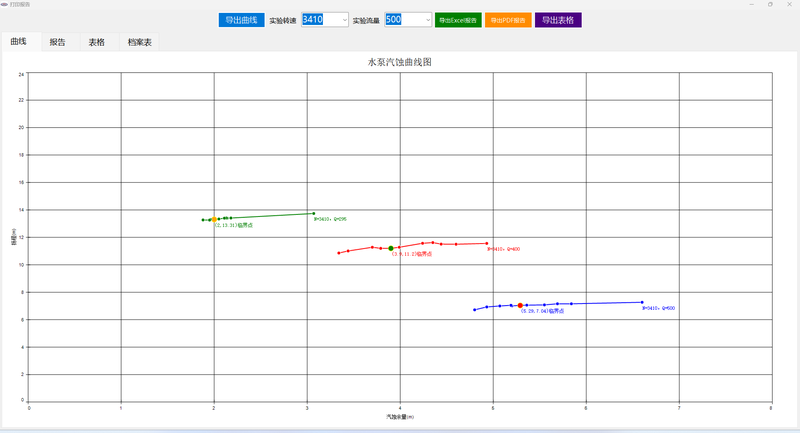

智能汽蚀临界点捕捉： 在汽蚀试验中，系统动态计算扬程下降百分比。当扬程下降达到设定阈值（默认3%）时，算法自动捕捉并在曲线上标注“临界汽蚀余量点”。

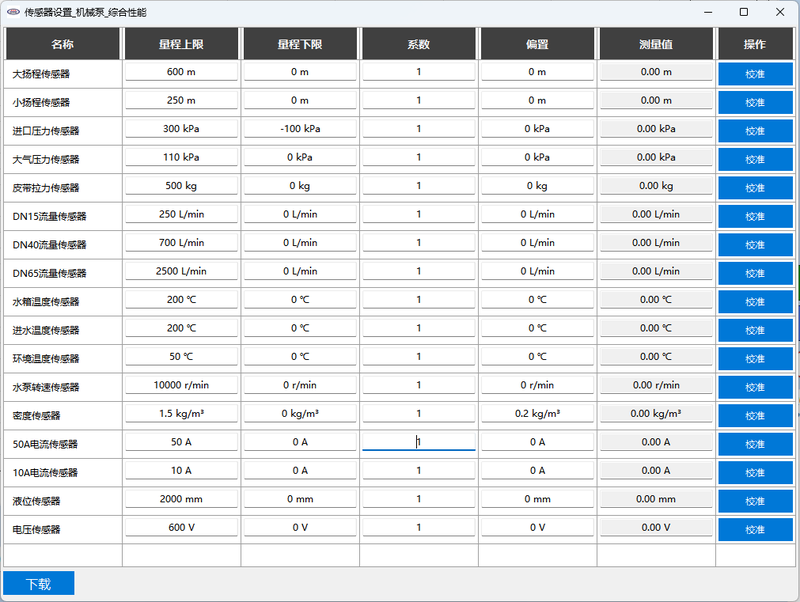

传感器线性校准中心： 内置16类传感器（涵盖大/小扬程、多量程流量计、温度、扭矩、电流、电压等）。管理员可输入量程上下限、线性校准系数（
k
k）与零点偏置（
b
b），系统自动生成多点插值算法并写入PLC。

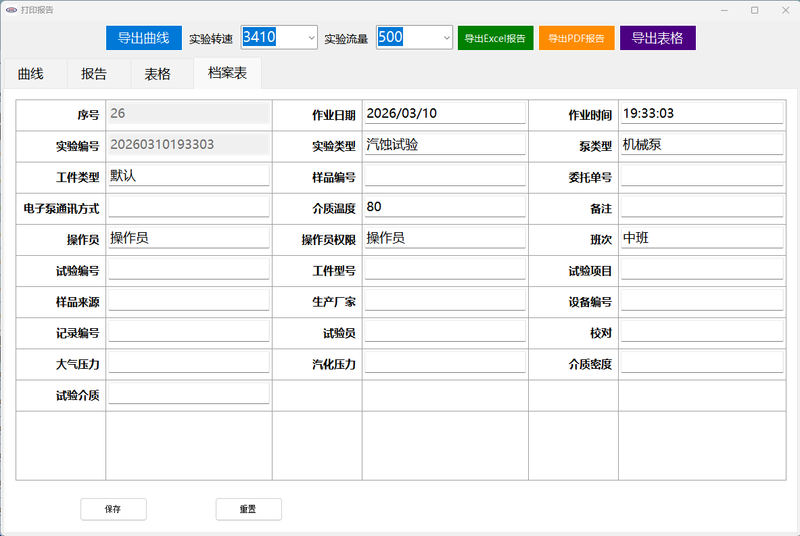

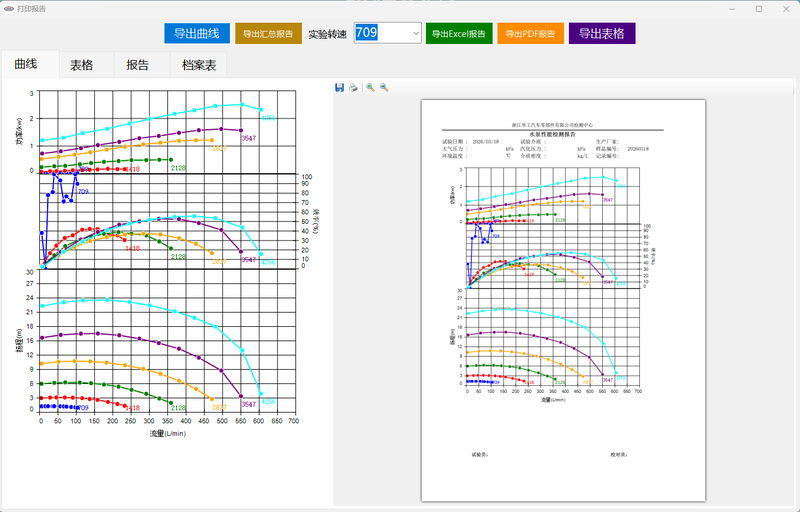

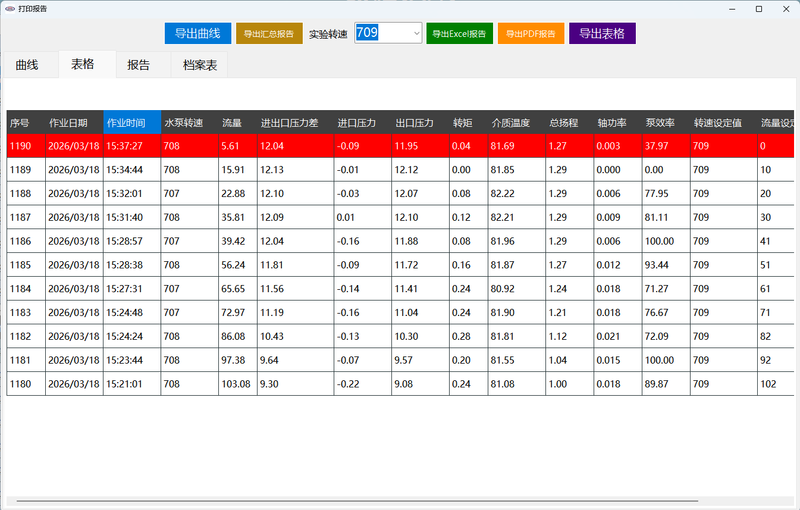

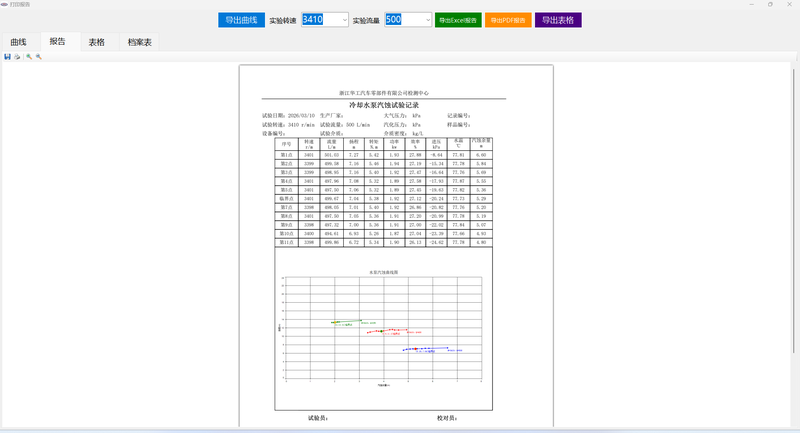

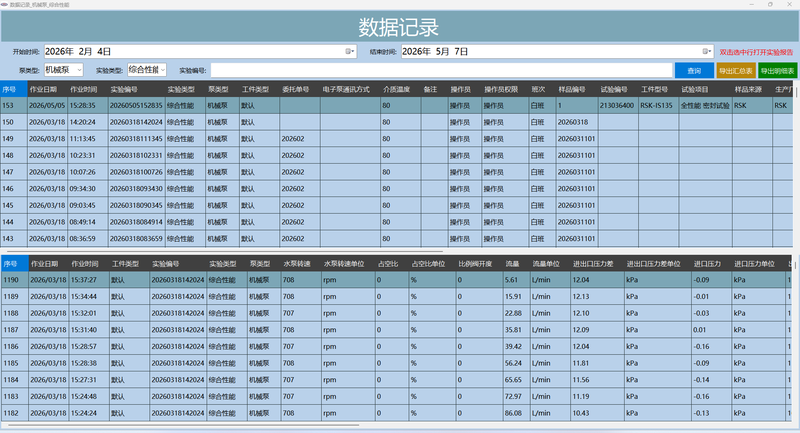

专业级数据报告生成： 支持明细表与汇总表分离展示。一键将曲线图导出为图片，将数据导出为格式严整的Excel（含档案表头），并利用模板引擎渲染生成带公司检测中心抬头、试验员签名的标准化PDF检测报告。
2、主要功能描述：

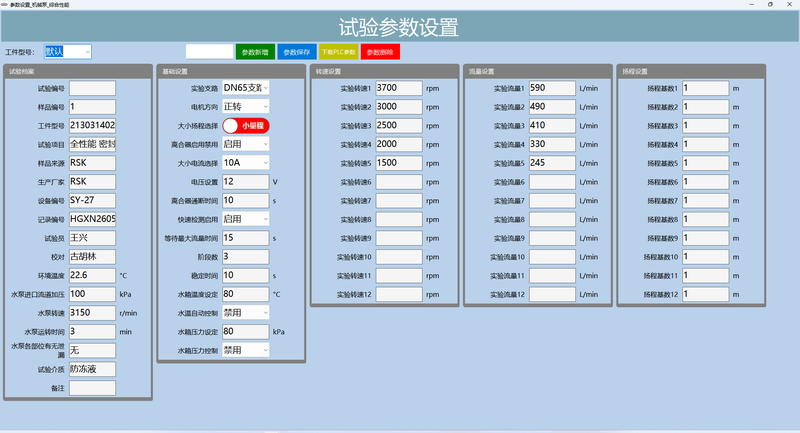

检测人员登录后，选择泵类型（如电子泵）及试验项目（如综合性能）。配置好管径支路与目标转速/流量点后，点击“开始试验”。系统将通过PLC自动控制电阀开度，变频器调节电机转速，实时采集扭矩、压力等数据并进行数学运算，绘制效率与扬程曲线。试验结束后，系统自动生成格式规范的PDF报告，供检测中心盖章归档。
1、个人负责的具体任务：
作为该系统的核心上位机开发工程师，独立主导了从需求分析、硬件协议对接、核心算法设计到报告输出的全链路工作。
设计并封装了基于S7协议/Modbus的通用PLC通信层，实现了毫秒级的高频数据轮询与指令下发。
编写了复杂的工业控制“状态机”，精准协同控制变频器、直流电源、LIN总线设备及十余个电磁阀的时序动作。
实现了基于时间序列的高性能图表渲染机制，解决了海量测点数据下UI界面卡顿和内存泄漏问题。
主导了核心物理量（流量、扬程、效率、汽蚀余量）的数学建模与转换算法，并开发了传感器在线校准模块。
利用NPOI与PDF渲染引擎，设计并实现了包含多Y轴曲线、复杂表头校验、多分页排版的标准化试验报告导出功能。
2、技术栈与架构实现亮点：
技术栈： C# / .NET Framework / WinForm / 复杂多线程 (Task/Thread) / Modbus-TCP & S7.Net通信协议 / LIN总线通信 / NPOI / PDF生成库 / SQL Server (或 SQLite)。
复杂状态机与并发控制： 水泵测试涉及多阶段（排气、充水、平衡、采集、退水）。系统使用严谨的状态机模型替代硬编码的延时（Sleep），实现了对试验阶段的精准把控。并通过多线程分离了“UI渲染线程”与“底层通信/采样线程”，确保系统在0.1秒级高频采样下依然能流畅响应鼠标操作。
硬核的物理算法与校准机制： 系统并非单纯展示数据，而是在后台进行了重度计算。例如：通过进口压力、出口压力、测压管内径与高度等物理参数，结合伯努利方程计算实际扬程；通过扭矩与转速实时计算轴功率与泵效率。引入了
y
=
k
x
+
b
y=kx+b 的多段线性校准算法，通过指令将校准系数写入PLC底层，确保数据不随传感器老化而漂移。
