产线 RF 屏蔽隔离度自动化测试上位机（窗口标题 HLT-RF-TEST）。测的是屏蔽治具/腔体对被测件在六个面（Front/Back/Left/Right/Top/Bottom）方向上的射频信号隔离度：信号发生器 N5183B 向治具内发射指定频点/功率信号，频谱仪 N9020B 用 Marker 读泄漏功率，隔离度 = 实测值 − 预校准基线，≤ 门限（默认 -60dB）判 Pass。频点覆盖 2400 及 5000~7200 MHz，即 Wi-Fi 2.4G/5G/6E 频段的屏蔽效能检测——消费电子产线（EVT/量产测试段）的典型工装，解决手动频谱仪读数无法追溯的问题。

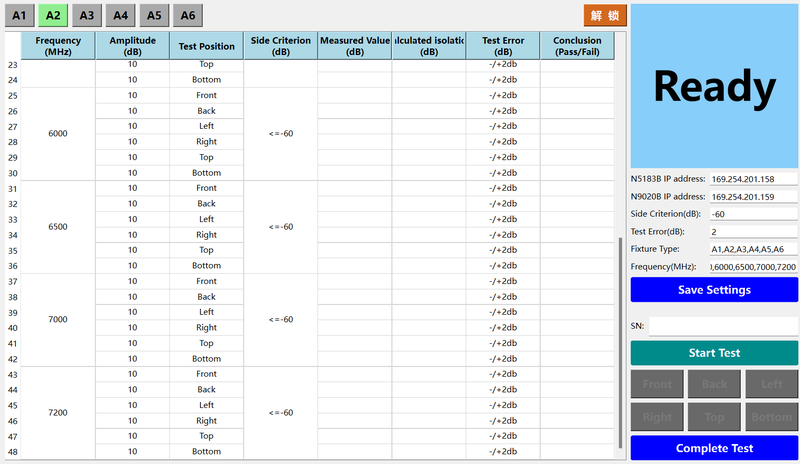

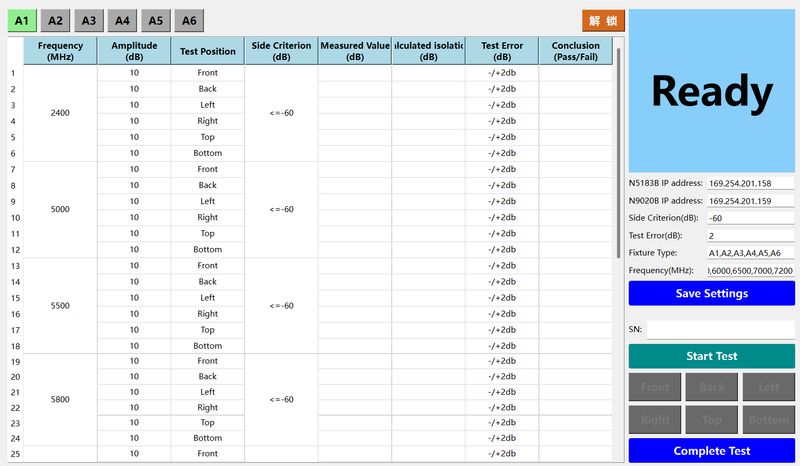

主界面：6 个治具（A1~A6）各一张 9 列表格（QStackedWidget 切换），频点列跨 6 行合并；右侧参数表单密码解锁、SN 输入、Start/Complete Test、6 个位置状态按钮（5 态颜色）、大状态灯（Ready/Under Test/Pass/Fail）；
校准：双击 Baseline 列可选自动校准（线程实测逐频点写回配置）或手动输入；基线缺失时禁止开始测试；
自动测试：逐位置点按钮 → 后台线程按 8 频点循环“发信号→读功率→算隔离度→判定”，按钮互锁防并发，防漏测集合检查，实时刷表并写 Excel；
报表：openpyxl 按 SN 分 Sheet、按 Box 横向分 9 列区块写入 桌面\RF_TEST_DATA\RF_TEST_日期.xlsx。
技术栈：Python 3.9 + PySide6（纯手写布局，无 .ui）、原始 TCP Socket（端口 5025）直发 SCPI——未用 VISA/pyvisa/GPIB、openpyxl、双 JSON 配置（SCPI 指令全部外置）、PyInstaller 打包免安装 exe；
架构：轻量三层 MVC——View（main_gui + custom_api 控件库）/ Controller（2 个业务线程函数：采数判定、自动校准）/ Model（仪器驱动 + 配置单例 + Excel 持久化）；双单例（模块级 conf + 类属性 InstrumentControl）；线程模型为 MyThread(QThread) + Signal(list) 跨线程刷 UI，同步靠固定延时（500ms/80ms），无 *OPC? 同步，靠 2dB 容差兜底；
