在工业自动化进程中，传统运动控制方案面临诸多难题，如不同品牌 CNC、PLC、EtherCAT 驱动器间兼容性差，配置调试复杂且耗时久，这严重制约了生产效率提升与成本控制。运动控制平台配置工具软件立项，旨在打破这些产品壁垒，实现对 CNC、PLC、EtherCAT 驱动器的统一便捷配置。在制造业领域，像汽车零部件加工场景下，需 CNC 精确铣削、车削，PLC 把控生产线流程，EtherCAT 驱动器驱动电机精准运转，此软件能整合三者，确保协同作业高效稳定，优化加工精度与速度；在电子设备制造场景，如手机主板贴片，软件可精准配置各设备参数，让贴片机在 CNC 高精度定位下，借 PLC 逻辑控制与 EtherCAT 驱动器快速响应，实现元件高速、精准贴装，满足行业对精密制造的严苛需求

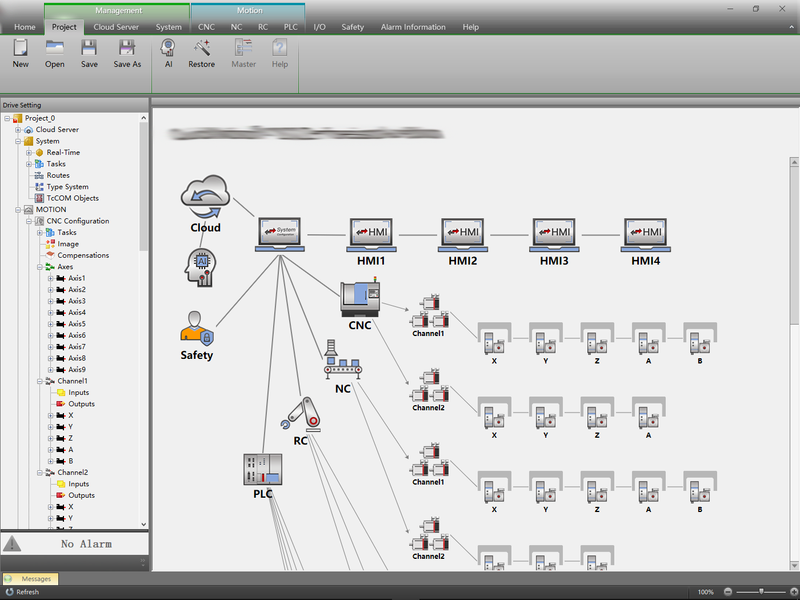

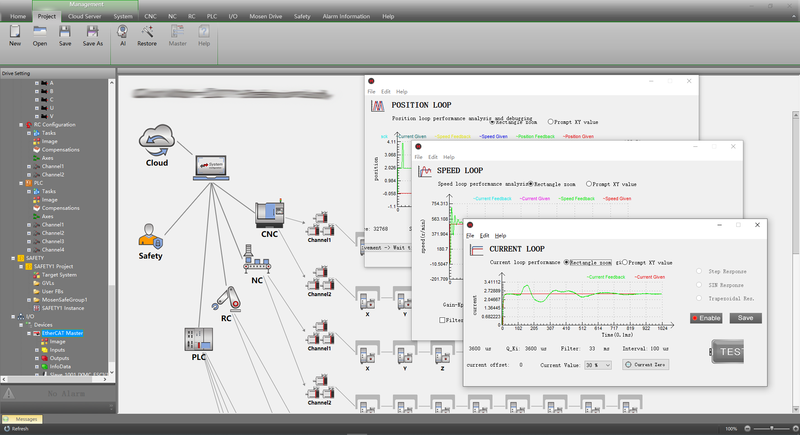

该运动控制平台配置工具软件具备丰富且实用的功能模块，主要涵盖设备连接与识别、参数配置、运动规划与调试以及诊断监控等模块。在设备连接与识别方面，软件可自动扫描并精准识别 CNC、PLC、EtherCAT 驱动器等设备，迅速搭建起通信链路，极大简化了初始配置流程。参数配置模块允许用户针对不同设备，细致调整各类关键参数，像 CNC 的刀具路径参数、PLC 的逻辑控制参数，以及 EtherCAT 驱动器的电机运行参数等，以契合多样化的应用需求。运动规划与调试模块提供了直观的图形化界面，支持用户便捷地创建、编辑复杂运动轨迹，实现对设备运动的精确模拟与调试，确保运动控制的准确性与流畅性。诊断监控模块则实时监测设备运行状态，及时捕捉故障信息，快速定位并解决问题，有力保障系统稳定运行。凭借这些功能，该软件能有效整合 CNC、PLC、EtherCAT 驱动器，实现它们之间的高效协同，为工业自动化生产提供可靠支撑，全面提升生产效率与产品质量 。
开发语言：采用Qt C++ 作为核心开发语言，兼顾运行效率与底层硬件交互能力，满足 CNC、PLC、EtherCAT 驱动器实时控制需求

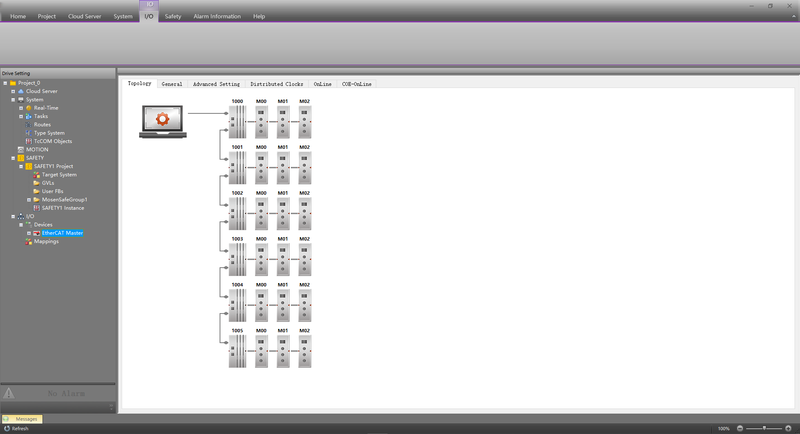

通信协议：深度集成 EtherCAT 协议栈，实现与 EtherCAT 驱动器的高速实时数据传输
数据库与存储：使用 SQLite 轻量级数据库存储设备参数模板、运动轨迹方案等配置数据，兼顾数据读写效率与跨平台部署能力；采用 XML 格式保存用户自定义配置文件，便于参数备份与迁移。
开发工具与框架：借助 Visual Studio 或者 QtCreator 进行代码开发与调试，利用 Qt 框架优化跨平台 GUI 适配
采用分层架构 + 模块化设计，分为硬件抽象层、通信层、业务逻辑层与应用层：
硬件抽象层：封装 CNC、PLC、EtherCAT 驱动器的硬件接口，提供统一调用 API，降低底层硬件差异对上层逻辑的影响。
通信层：负责协议解析与数据传输，通过多线程并发处理机制，保障多设备同时通信时的实时性与稳定性。
业务逻辑层：整合设备配置、运动规划、诊断监控等核心功能，通过模块化设计实现功能解耦，便于后续功能扩展与维护。

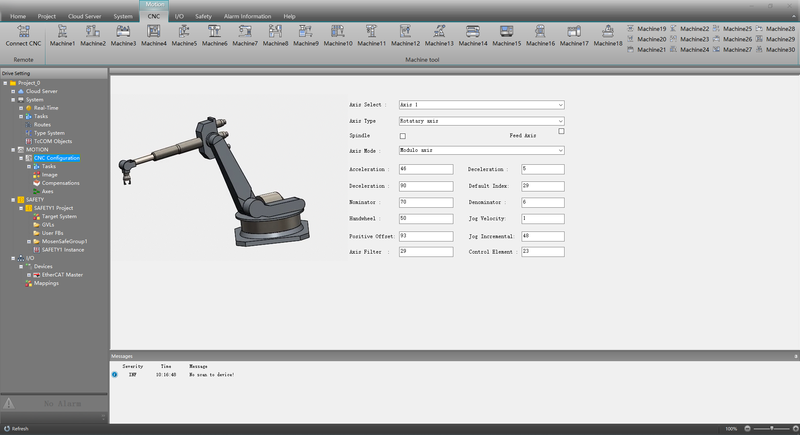

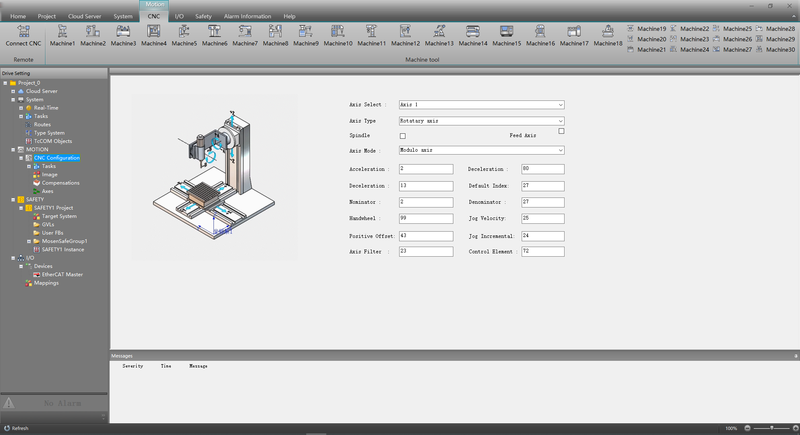

应用层：提供图形化操作界面，实现用户与系统的交互，支持参数可视化编辑。
多设备统一配置：通过硬件抽象层与标准化通信协议，实现不同设备的统一接入与参数配置，减少用户操作复杂度。
实时诊断与故障定位：基于通信层实时数据采集，结合故障树分析（FTA）算法，可快速识别设备异常（如驱动器过载、PLC 逻辑错误），并在界面上直观标注故障点，缩短故障排查时间。
