基于STM32的ECG心电监护仪产品系统

1.简介：使用 ADS1292R 和 STM32 进行 ECG 心电监护仪开发，通过对原始心电波形信号分析，设计滤波
器、完成波形显示和 FFT 频域显示
2.内容描述：负责 ECG 心电监护仪的嵌入式系统的设计与开发、心电信号的分析处理和滤波，完成心电信号的
显示

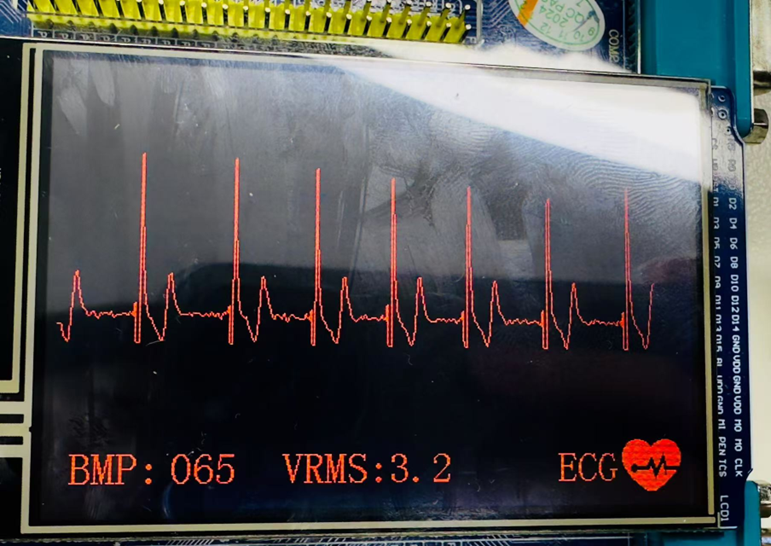

项目主要有一颗心电监测模块，一个STM32芯片，和一个用于显示的LCD屏幕，该硬件可以从人体采集心电信号然后通过OLED屏实时显示心电波形，可以统计出基本的心电信号信息

1. 硬件与驱动开发
 编写 ADS1292R 驱动程序，完成硬件调试，确保信号稳定采集。
 使用逻辑分析仪对 ADS1292R 进行信号采集和分析，优化驱动程序，成功采集高质量心电信号。
2. 信号处理
 使用 Matlab 分析原始信号，设计直流限波器和 FIR 低通滤波器，有效削减 50Hz 工频干扰及其他噪
声，使波形接近产品级 ECG 监护仪标准。

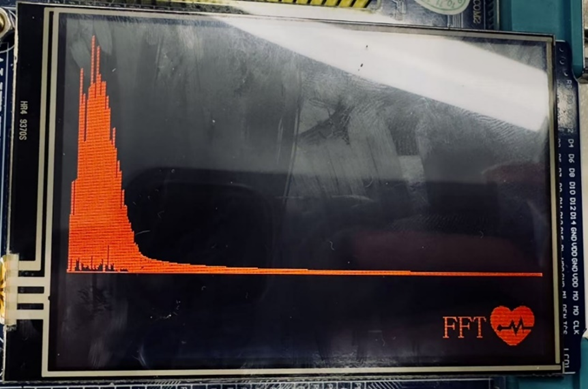

 对信号进行 FFT 变换并显示频率信息，确保频率分布清晰可见。
3. 系统与界面开发
 负责 STM32 整体系统规划，确保系统高效、稳定运行。
 使用 GUISlice 图形库开发 LCD 屏 UI，优化心电波形显示性能，最低显示帧率 30FPS，整体系统运
行流畅。
