本项目主要适用于对网络可靠性、实时性和可维护性要求较高的工业网络场景，包括：
- 智能变电站：管理站控层、间隔层和过程层工业交换机，承载GOOSE、SV及MMS通信。
- 电力自动化：用于继电保护、测控装置、IED设备和调度通信网络。
- 新能源场站：适用于风电场、光伏电站、储能电站和升压站网络管理。
- 轨道交通：用于车站通信、综合监控、信号和环境控制网络。
- 工业自动化：用于PLC、DCS、SCADA、机器人及工业控制设备组网。
- 智能制造：应用于生产线、机器视觉、数据采集和工业物联网网络。
- 能源与基础设施：适用于石油化工、煤矿、冶金、水利及城市基础设施网络。
- 边缘机房：用于现场交换设备的端口管理、VLAN隔离、告警监测和远程维护。
系统主要包含以下功能：
- 系统管理：设备信息、设备描述、版本信息、用户管理、密码修改、管理 IP、系统时间和访问控制。
- 端口管理：端口启停、速率与双工模式、流控、端口描述、端口统计、端口限速和 SFP 光功率监测。

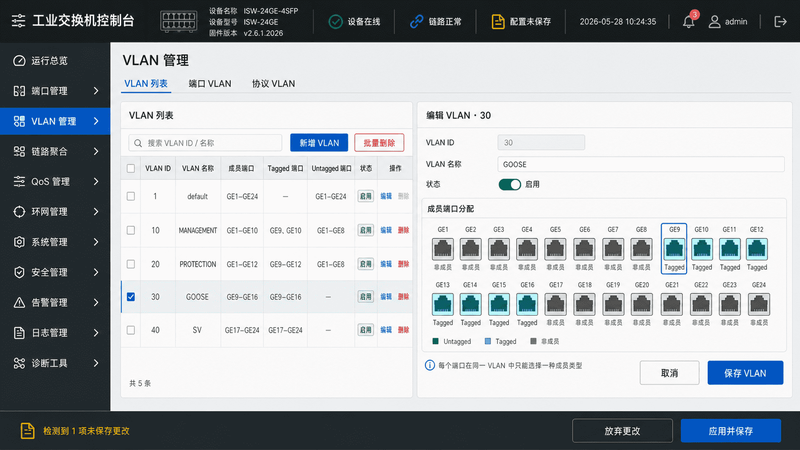

- VLAN 管理：VLAN 创建与删除、端口 VLAN、协议 VLAN、VLAN 转发及组播 VLAN。
- MAC 管理：单播 MAC、组播 MAC、静态绑定、端口 MAC 学习和数量限制。
- 链路管理：端口镜像、链路聚合、MSTP、LLDP 和 GMRP。
- 组播管理：IGMP Snooping、组播组、组播路由端口和组播统计。
- QoS 管理：端口优先级、信任模式、CoS 映射、流量策略及报文限速。
- 安全管理：ACL、访问策略、端口安全、IP 白名单和登录失败策略。
- 网络管理：SNMP、RMON、Syslog、Ping、NTP及SNTP时间同步。
- 工业通信：IEC 61850相关的GOOSE、SV、IED、MMS、CSD、BCD及工业流量监测。
- 告警日志：系统告警、系统日志、告警日志和远程日志服务器配置。
- 设备维护：保存配置、配置导入导出、文件上传下载、固件升级、Web资源升级、系统重启及恢复出厂设置。

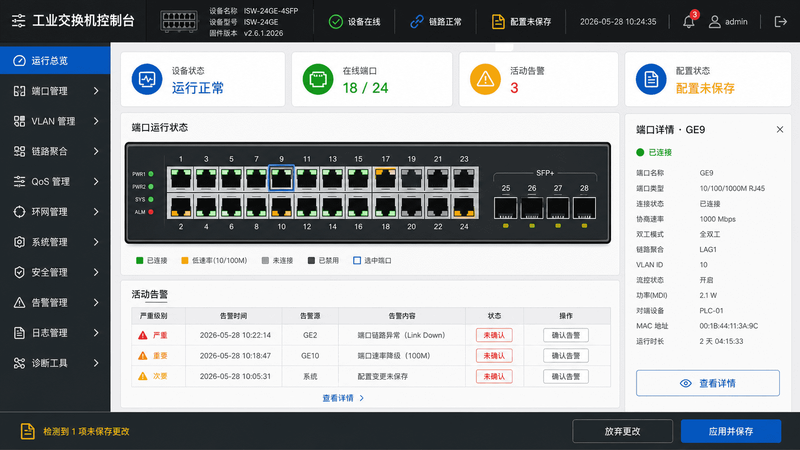

本项目是一套面向工业以太网交换机的嵌入式 Web 管理系统。系统采用设备端 ASP 动态页面与原生 JavaScript 相结合的方式，实现交换机状态展示、参数配置、权限控制及设备维护。
浏览器访问 ASP 页面时，交换机内置 Web Server 调用设备端函数读取端口状态、网络参数和告警信息，并动态生成页面内容。用户提交配置后，系统通过 /goform/* 接口将参数发送给设备后端，由后端完成配置校验、保存及硬件控制。
主要实现特点：
- 采用 B/S 架构，无需安装客户端。
- Web 页面直接部署在交换机固件中。
- ASP 模板负责读取和展示设备运行数据。
- 原生 JavaScript 负责表单校验、状态渲染和用户交互。
- 通过 /goform/* 接口提交设备配置。
- 使用 ltime、lastts、nonce 等字段实现会话和请求校验。
- 根据用户权限动态限制配置操作。
- 支持中英文界面。
- 支持不同设备型号和端口数量的动态适配。
- 可在不改变设备后端协议的情况下升级为现代工业控制台 UI。
