WLAN网络管理系统产品系统

2009-2015年，正值国内通信行业从3G（WCDMA/CDMA2000/TD-SCDMA）向4G（TD-LTE/FDD-LTE）大规模演进的关键时期。各大运营商（电信、移动、联通）在全国范围内展开了激烈的无线网络建设竞赛。地市分公司作为网络部署与运维的一线单位，面临着前所未有的压力。
在这一时期，运营商在商场、酒店、写字楼、高校、机场、火车站等场所大规模部署Wi-Fi热点（AP）和无线控制器（AC）。然而，当时的网络管理手段却相当原始：大部分地市仍依赖厂商自带的管理工具，无法做到跨品牌的统一纳管；网络拓扑变更频繁，全靠工程师手绘Visio图纸；故障排查往往需要工程师携带笔记本串口登设备，效率极低。
尤其是在新疆、青海、江西等地域广阔、地理环境复杂的省份，运维人员驱车数百公里去重启一台AP是家常便饭。运营商迫切需要一套能够集中管理、远程运维、自动告警的网管系统，以降低人力成本、提升网络可用性。
本系统正是在这一背景下诞生。它面向运营商地市级网络部门，专注于对AP、AC等无线接入设备的统一监控与管理。系统覆盖从省会核心机房到县级接入节点的全链条，帮助运维团队从“被动响应式运维”转向“主动预防式运维”。
项目先后在乌鲁木齐电信、武汉电信、江西移动、格尔木电信等地市成功上线，覆盖东部沿海、中部腹地与西部高原等不同地理与气候环境，充分验证了系统的稳定性与适应性。在当时，这套系统帮助客户将故障定位时间从天级缩短至小时级，成为一线运维人员的得力工具。

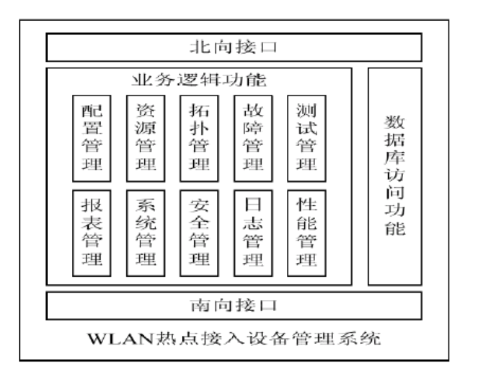

本系统严格遵循ITU-T FCAPS网络管理标准，结合当时运营商的实际运维习惯，实现了五大核心功能模块。
1. 故障管理
基于SNMP Trap与Syslog协议，实时接收AP/AC上报的设备异常事件。系统支持告警级别分级（紧急、主要、次要、警告），并首创性地引入了告警关联规则引擎：当同一台AC下的多个AP同时掉线时，系统自动推断根因为AC故障，而非逐个报AP离线，极大减少了无效告警。告警支持短信猫、邮件等方式通知值班人员，确保故障不漏报。
2. 配置管理
支持对AP/AC的远程配置下发与批量管理。运维人员可预先定义SSID、加密方式、VLAN划分、射频参数等配置模板，一键应用到指定区域或设备组。系统内置配置版本管理，每次变更均可追溯，满足运营商内部的合规审计要求。对于新增设备，支持基于MAC地址的自动发现与注册，减少开局部署工作量。
3. 拓扑管理

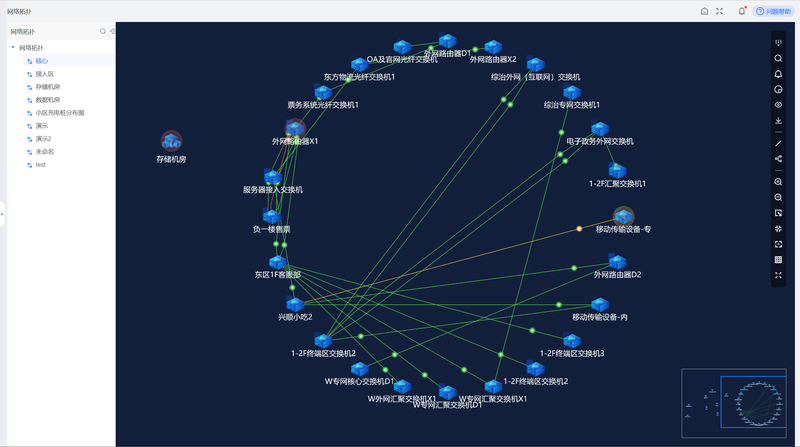

基于SNMP协议自动发现二层网络设备间的链路关系，动态生成网络拓扑图。拓扑图支持手动修正与标注，可直观展示设备间的连接状态、链路带宽利用率及当前告警信息。当网络结构发生变更时，拓扑图自动刷新，无需人工重绘。
4. 性能管理
周期性采集AP/AC的关键性能指标，包括CPU占用率、内存使用率、在线用户数、信道利用率、丢包率、信号强度分布等。数据以RRD（Round-Robin Database）格式存储，支持按小时、天、周、月维度生成趋势图表，帮助运维人员提前发现网络瓶颈。
5. 安全管理
提供MAC地址黑白名单、非法AP检测、用户接入日志审计等功能。可有效识别并阻断私接路由器、仿冒AP等行为，保障运营商网络的安全边界。
所有功能均通过B/S架构实现，运维人员只需打开浏览器即可完成日常巡检与应急处理，无需安装任何客户端。

本系统采用当时主流的B/S架构，兼顾跨平台访问与集中管理需求。
后端技术栈
核心框架：Java Spring 3.x + Spring MVC，提供分层清晰的业务逻辑与RESTful接口。
数据持久化：MySQL 5.x存储配置、用户、告警等结构化数据；RRDtool存储时序性能数据，实现高效的历史数据查询与绘图。
南向接口：基于SNMP4J开源库实现SNMP v1/v2c/v3协议的读写操作；通过JSch库实现SSH/Telnet远程登录，用于配置下发与CLI指令执行。支持对接华为、华三、思科、锐捷等主流厂商的AP/AC设备。
任务调度：Quartz定时框架驱动周期性的性能采集与配置同步任务。
前端技术栈
UI框架：jQuery 1.x + EasyUI / ExtJS，提供树形菜单、数据表格、弹窗等企业级UI组件，兼容当时主流的IE6/7/8浏览器（政企客户的标配环境）。
可视化：基于SVG/VML技术实现网络拓扑图的动态渲染与拖拽交互；采用Highcharts / Flot绘制性能曲线图。
地图集成：结合Google Maps API（国内受限后切换为百度地图API），实现设备地理位置的可视化展示。
架构亮点
分布式采集：采集层支持多节点部署，分担大规模网络下的轮询压力。
插件化设备适配：针对不同厂商设备的私有MIB，设计了可插拔的适配器模式，新增设备类型无需修改核心代码。
高可用设计：关键服务支持主备切换，避免单点故障导致管理中断。
部署环境
操作系统为Red Hat Enterprise Linux 5/6 或 CentOS 5/6，应用服务器为Tomcat 6/7，JDK版本为1.6/1.7。单台4C8G物理服务器即可承载3000+ AP的管理规模。系统在多地市运营商机房7×24小时不间断运行，经历了多次骨干网割接与设备替换的考验，运行稳定可靠。
