气泡标注｜工程图纸尺寸识别与检验标注模块产品系统

面向机械工程图纸的尺寸识别、气泡标注与质量检验场景，将图纸中的尺寸和公差信息整理为可确认、可检验、可记录的数据。该项目为实习期间参与开发的业务模块，从算法原型验证演进到 MES 宿主系统集成，结合识别算法与人工复核，衔接图纸处理和现场检验流程。

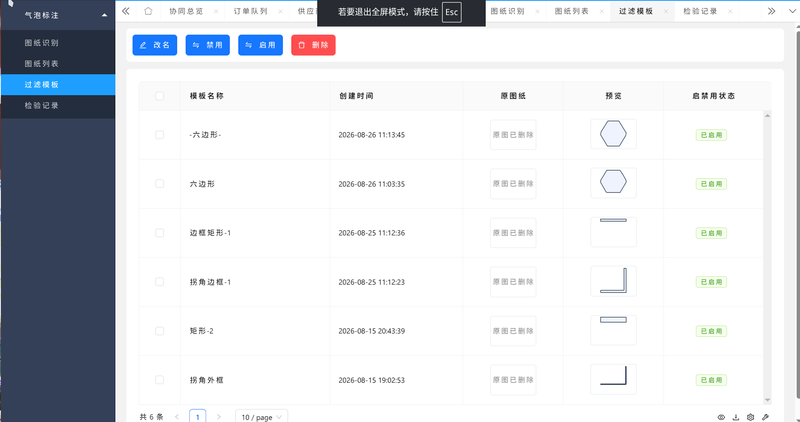

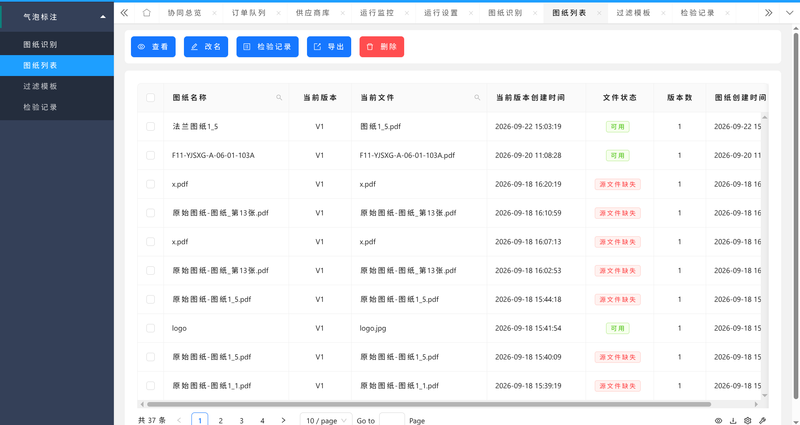

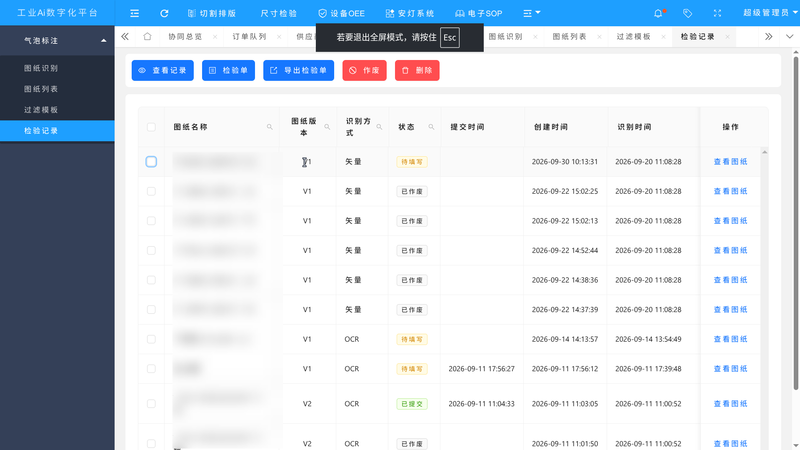

支持工程图纸 PDF 的矢量文本提取、OCR 识别和结果聚合，对文字碎片、尺寸值与上下公差进行关联和整理；支持气泡标注、人工确认、误识别项隐藏与恢复，以及识别结果保存和恢复。在已确认标注的基础上生成检验所用尺寸快照，支持多次实测、数值项 OK／NG 判定、复杂项目人工复核与检验记录导出，形成识别、确认、检验、记录的业务流程。

早期使用 Python／FastAPI 原型验证识别流程，当前版本集成到 Java 8、Spring Boot、MyBatis-Plus、MySQL／Redis 的 MES 宿主系统。前端使用 React、TypeScript 与 Konva；图纸解析使用 MuPDF JNI，OCR 通过独立 PaddleX／PaddleOCR HTTP 服务接入，检验报表使用 Apache POI 导出。我参与识别后处理、结果状态管理与检验业务开发，依据坐标、基线和邻近关系实现方向感知碎片组装，处理尺寸与上下公差关联及误识别软过滤；设计按识别模式保存的结果缓存，修复旧缓存回流和标注状态不一致等问题，并将确认标注衔接到尺寸快照、实测录入、判定与导出流程。
