一、项目背景与开发需求说明
在嵌入式系统开发中，在线升级（IAP，In-Application Programming） 是一种常见的固件更新方式，允许在设备正常运行过程中通过通信接口（如 RS-485 串口）远程升级嵌入式应用程序固件（APP）。为降低人工升级成本、支持批量维护和保障升级可靠性，硬件开发工程师提出需求：开发一款用于 IAP 固件升级的上位机管理软件。
本项目基于 Qt + C++ 框架开发一款跨平台桌面工具，用于通过 RS-485 串口通信实现嵌入式设备固件升级。该工具需实现固件解析、升级流程控制、串口通信管理、状态反馈机制、异常恢复和图形化界面操作等功能，保障升级过程的安全性、可控性与高效性。
二、主要功能与设计目标
功能模块 目标描述
串口通信 支持 RS-485 全双工通信，配置串口号、波特率、校验位、停止位等参数，支持 CRC 校验和通信重试机制
固件加载 支持加载 .bin 或 .hex 格式固件文件，解析为待发送数据帧队列
升级流程控制 按硬件协议设计升级状态流程，完成设备擦除、写入、校验、跳转等各阶段
状态反馈 上位机根据设备返回指令/ACK 更新状态，超时重发，确保状态一致
状态机设计 使用软件状态机模块管理每一阶段状态及转换逻辑，提升可靠性与可维护性
GUI 界面 提供用户友好的 Qt 图形界面，包含串口配置、固件选择、升级控制、进度条和日志输出
三、升级流程说明
升级过程严格遵循与嵌入式固件协商好的通信协议，整个流程由状态机驱动控制，大致如下：
text
复制
编辑
【初始化】→【握手】→【发送擦除命令】→【等待确认】→【分包写入固件】→【数据校验】→【完成/跳转】→【结束】
各阶段详解：
初始化阶段
用户选择串口与波特率，软件尝试打开串口；
校验固件文件合法性（如大小、格式）；
初始化状态变量与通信缓冲。
握手阶段
上位机发送起始握手指令；
设备回复握手 ACK，进入升级准备状态。
擦除阶段
上位机发送擦除 Flash 命令；
设备确认擦除完成，返回应答。
固件写入阶段（核心）
固件按固定包长（如 128 字节）切片；
每一包加入头部、包号、CRC 等；
按序逐包发送，等待设备 ACK；
若超时或 NACK，则重发当前包，最多重试 N 次。
数据校验阶段
上位机发送校验命令；
设备回复校验成功/失败状态。
完成跳转阶段
上位机发送跳转命令，设备跳转执行新固件；
升级成功。
四、状态机设计
采用 Qt 中枚举 + 定时器机制（或信号槽配合 QStateMachine）构建状态管理：
cpp
复制
编辑
enum class UpgradeState {
Idle,
Handshaking,
Erasing,
Sending,
Verifying,
Finishing,
Completed,
Failed
};
每个状态配有对应处理逻辑，状态转移由事件触发：
当前状态 事件 下一状态
Idle → 用户点击开始 Handshaking
Handshaking → 接收握手ACK Erasing
Erasing → 接收擦除ACK Sending
Sending → 所有包发送完毕 Verifying
Verifying → 校验成功 Finishing
Finishing → 收到跳转ACK Completed
* → 超时/失败 Failed
升级主循环可由 Qt 定时器或事件驱动触发，提升控制的灵活性与响应能力。

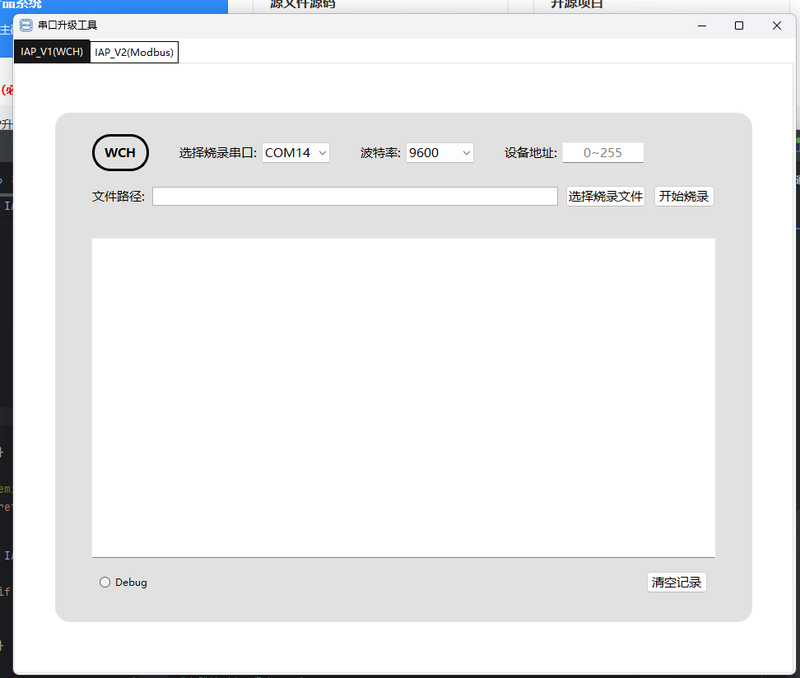

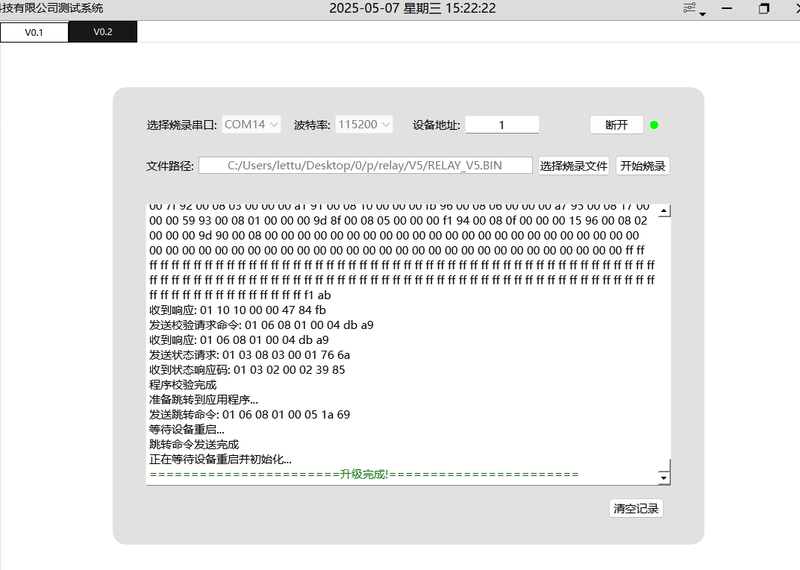

五、软件界面设计
主界面包含以下模块：
串口设置区域（下拉框+打开按钮）
固件文件选择区（浏览按钮 + 文件路径显示）
升级控制区（开始/中断按钮）
日志输出区（QTextEdit）
状态进度区（QProgressBar + QLabel）
图示设计建议使用 QVBoxLayout 或 QGridLayout，提升布局适应性。
六、技术实现要点
模块 技术说明
串口通信 QSerialPort 接收缓冲 + 串口写入，使用 readyRead 信号实时处理回传数据
升级逻辑 使用 QTimer 控制超时重发、包间延时，逻辑统一封装在 IapManager 类
状态管理 枚举状态机模式，状态切换由信号触发，UI 与状态绑定
CRC 校验 使用硬件协议中定义的 CRC16/CRC32 算法确保数据一致性
错误处理 超时、断开连接、CRC 错误统一封装为 UpgradeError 并记录日志
多线程（可选） 升级流程可运行在子线程，避免阻塞 UI 主线程（QThread 或 QtConcurrent）
七、总结
本软件通过 Qt 实现了上位机与嵌入式设备之间可靠的 IAP 升级流程，具备结构清晰、界面友好、协议稳定、异常处理完备等优势。可广泛用于工业设备、嵌入式终端、智能模组等场景中的固件远程升级需求。
