立项原因：
工业自动化领域，驱动器作为设备运动控制的关键部件，其调试和优化变得至关重要，开发一款专门的上位机调试软件，能够大大提高调试效率，降低调试成本，确保设备在最佳状态下运行。通过上位机调试软件，可以对驱动器的参数进行精确设置和优化。不同的应用场景对驱动器的性能要求不同，如在高速运转的纺织机械中，需要驱动器具备快速响应和高稳定性；在精密加工的数控机床中，对位置精度要求极高。软件能根据具体需求，灵活调整驱动器的各项参数，如速度环增益、位置环增益、电流限制等，使驱动器与设备完美匹配，提升设备的整体性能。同时，软件的实时监控和故障诊断功能，能够及时发现驱动器运行中的异常，提前预警潜在故障，提高设备的可靠性，减少停机时间和维护成本。
行业场景：
工业自动化生产线：汽车制造、电子制造、食品饮料生产等
数控机床：机械加工、模具制造等
机器人控制：工业机器人、服务机器人等
自动化仓储物流：智能仓储系统、物流分拣系统等

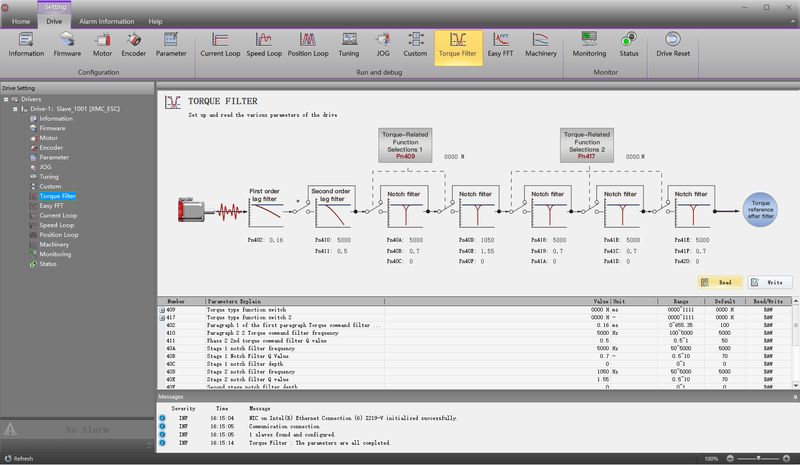

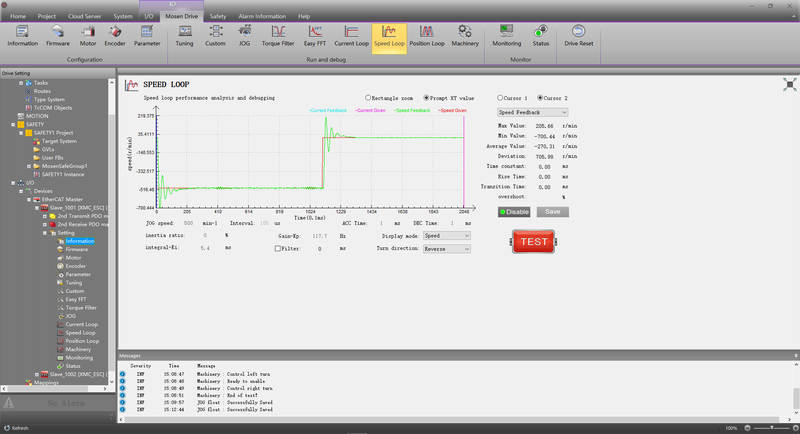

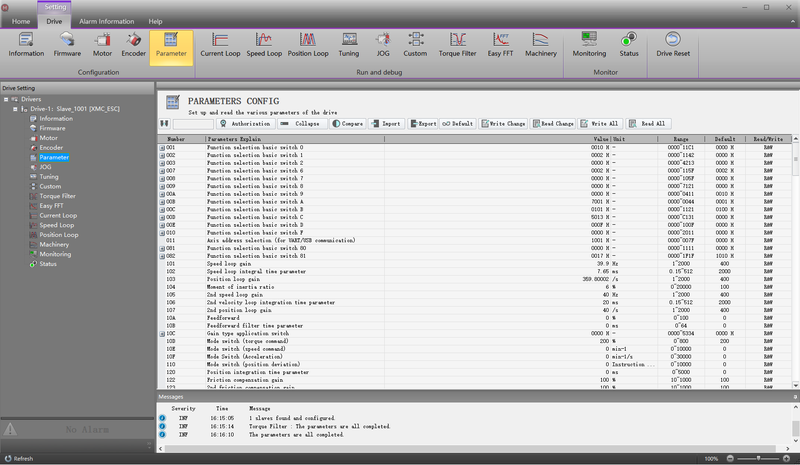

参数配置：设置速度、位置、电流等核心参数，支持保存与一键恢复默认
电机配置：设置电机额定功率、额定转速等参数，匹配驱动器与电机
编码器配置：显示编码器位置、识别编码器类型（如增量式 / 绝对式），调试零点，清除告警等

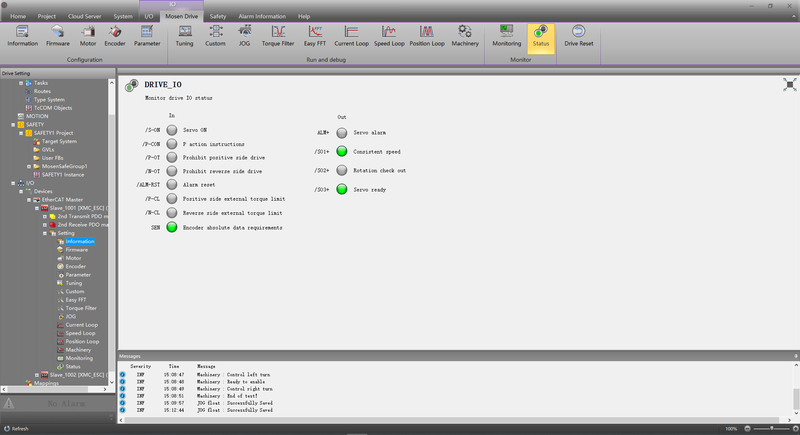

状态监控：实时显示转速、温度、电压，直观呈现设备工作状态
故障诊断：检测异常并弹出故障代码 + 简易解决方案，辅助排查问题
数据记录：记录运行数据与故障信息，支持导出用于后续分析
运动控制：手动控制驱动器启停、正反转，或预设简单轨迹测试
安全防护：设参数修改权限、超限报警阈值，防误操作与设备过载
参数对比：对比当前参数与历史 / 标准参数，快速定位差异
在线升级：联网更新驱动器固件，无需拆卸硬件
多机管理：同时连接多台驱动器，批量配置参数或监控状态

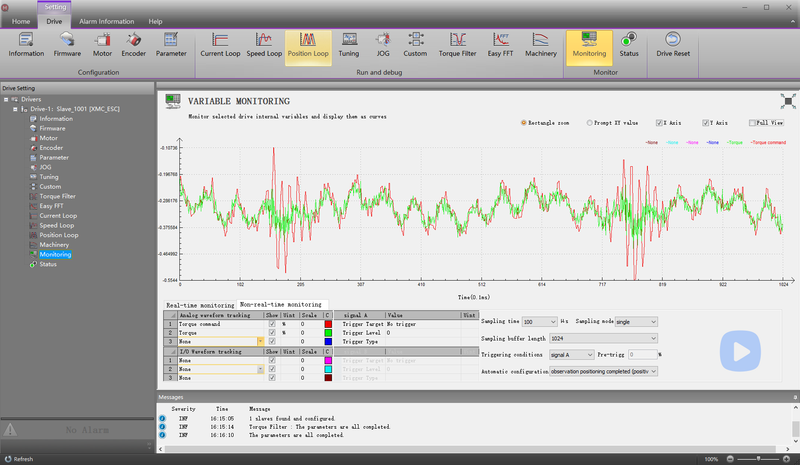

曲线绘制：生成转速、电流等数据变化曲线，直观分析运行趋势
日志查询：查看操作日志与故障日志，追溯历史操作记录
语言切换：支持多语言界面（如中、英），适配不同用户需求
离线配置：无硬件连接时，提前编辑参数方案，联网后一键下发
报警联动：触发报警时，自动暂停设备或执行预设保护动作

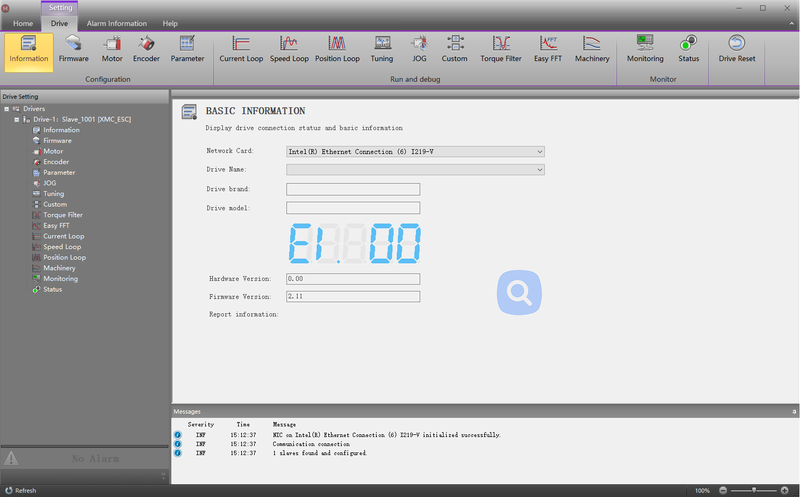

设备信息查询：显示驱动器型号、固件版本、序列号等基础信息
一、软件的功能设计和开发都由我来负责，具体如下：
需求分析：梳理多设备调试、多通信适配需求，输出功能清单与需求文档。
架构设计：划分通信、参数管理等模块，明确模块交互逻辑。
技术选型：确定 VC++/C#/MFC 开发工具，选定 EtherCAT / 串口 485 / 网络通信方案
开发实现：完成界面（参数面板、监控仪表盘）、多通信模块、多设备调试、参数管理、状态监控、故障诊断、日志记录、安全防护功能开发。
测试维护：搭建硬件环境联调，修复 BUG；编写使用手册与开发文档
一、软件的功能设计和开发都由我来负责，具体如下：
需求分析：梳理多设备调试、多通信适配需求，输出功能清单与需求文档。
架构设计：划分通信、参数管理等模块，明确模块交互逻辑。
技术选型：确定 VC++/C#/MFC 开发工具，选定 EtherCAT / 串口 485 / 网络通信方案
开发实现：完成界面（参数面板、监控仪表盘）、多通信模块、多设备调试、参数管理、状态监控、故障诊断、日志记录、安全防护功能开发。
测试维护：搭建硬件环境联调，修复 BUG；编写使用手册与开发文档
二、项目实现
1、技术栈
开发：VC++（底层通信）、C#（界面）、MFC（UI 组件）。
通信：EtherCAT（高速实时）、串口 485（近距离抗干扰）、TCP/IP（远程）。
数据：XML/INI（参数存储）、SQLite（日志存储）、图表控件（曲线绘制）。
硬件：Windows API（端口控制）、EtherCAT 主站 SDK（驱动）。
2、架构
分层 + 模块化，共 4 层：
界面层：MFC/C# 实现，负责交互与展示。
业务层：含参数管理、故障诊断等模块，处理核心逻辑。
通信层：封装多协议，提供统一接口，解耦上下层。
硬件层：对接驱动器，提供驱动与参数映射表。
