Fuxi 软件 是一款自主研发的 EDA（电子设计自动化）工具，专为 FPGA（现场可编程门阵列）和 SoC（系统级芯片）开发 设计。其核心功能是帮助开发者高效完成从设计输入、综合优化到硬件配置的全流程开发。
点击空白处退出提示
Fuxi软件工具——FpgaEditor产品系统
我要开发同款技术信息
作品详情
行业场景
功能介绍
FpgaEditor通过图形化界面（IO Editor）设置引脚位置、电平标准、驱动强度、时序延迟等参数。提供灵活的硬件配置功能，确保设计与物理芯片的精准匹配。自动将硬件描述代码（如 Verilog/VHDL）综合为门级网表，并完成物理布局与互连优化
项目实现
(1) UI设计：实现了包括Placer View在内的一系列视图窗口，为用户的工程设计工作提供较为直观，完善，方便快捷的帮助

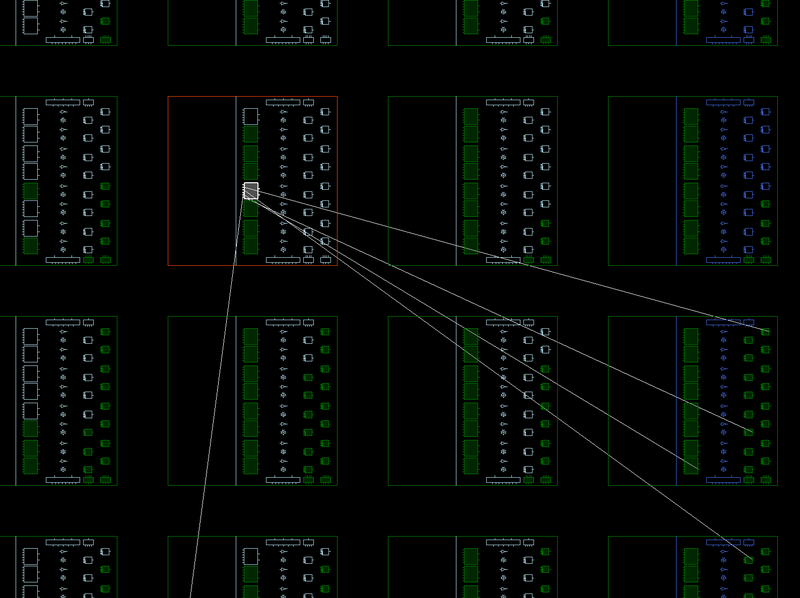

1)Placer View：用户的主要操作窗口，显示内容包括PLB，PRB，EMB，DSP，IO，PLL，RBUF，JTAG，SOC等资源及信息，Clock Region，LE的真实形状，端口，以矢量形式显示的Fanin&Fanout，实现了Usage，Move，Highlight，Selection，Lock，Mark，Metrics等各种交互操作
2)History View：保存历史操作，涵盖的命令包括Move，Lock，Unlock，Lock All和Unlock All，用户可方便的对历史操作进行回溯

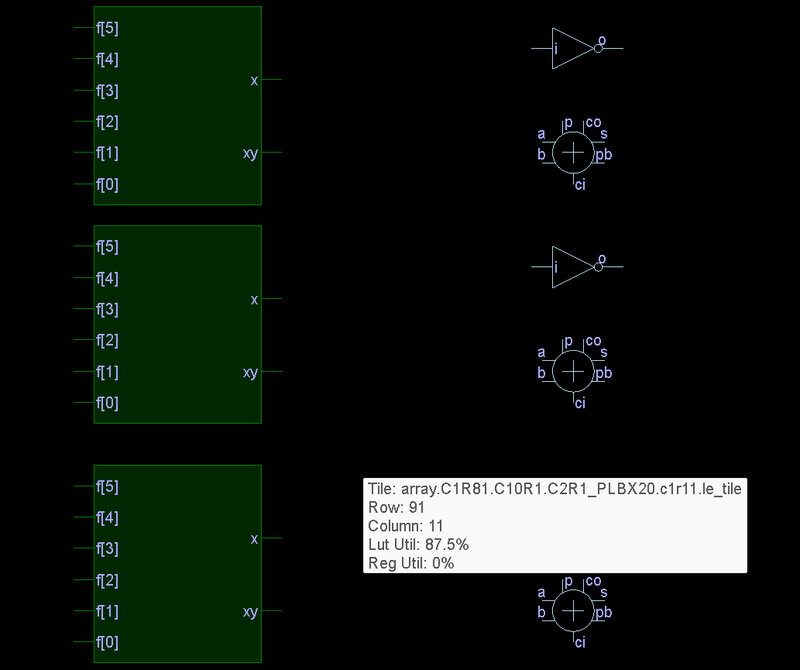

3)Metrics View：用户通过Metrics功能查看PLB，PRB的LUT和REG使用率，通过Metrics View窗口设置和修改使用率区间和颜色
4)Properties View：提供了三个子窗口，当用户选中Cell时在该窗口中显示Cell的Net，CellPins及布局信息，用户可通过双击定位到对应的Port和Net
(2) 代码设计：通过离散化的设计，使每个功能模块保持相对独立性，更易于维护
1)Place Data：基于文件驱动的数据结构，保存Device的Arch信息
2)Place Model：数据和UI的中间件，生成和控制Placer View上的Graphics Items
3)Tile Load Thread Handler：加载线程管理类，负责管理包括arv，ara，apa等文件的加载过程，并返回加载结果
4)Tile Create Thread Handler：处理线程管理类，负责对加载线程返回的结果进行处理，处理结果返回给UI进行显示
示例图片
