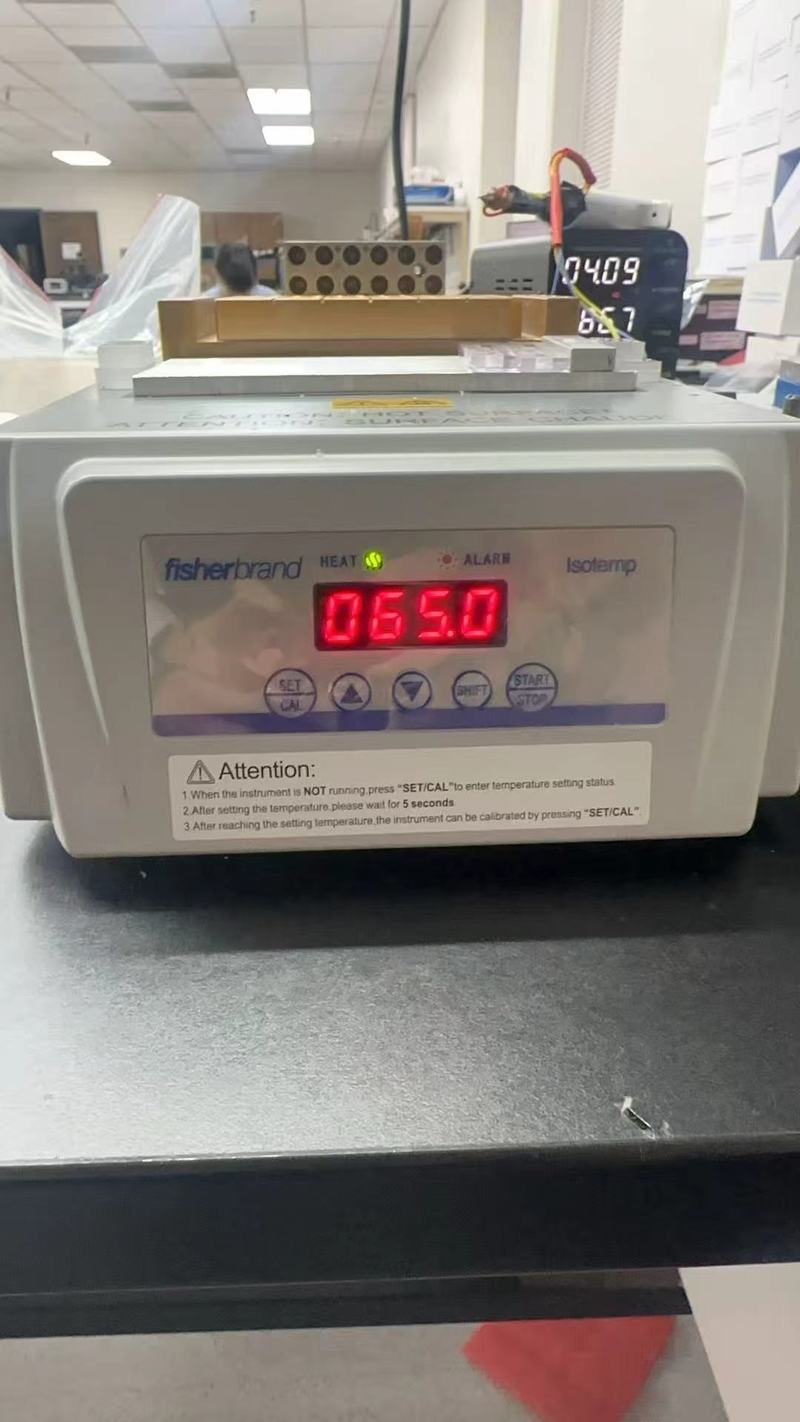

高速高精度温控系统产品系统

所属行业：分子诊断 / 体外诊断（IVD）
典型应用场景：
PCR仪是新冠检测、乙肝、HPV、艾滋病、流感等病原体核酸检测的核心设备。温控系统是PCR仪的“心脏”，决定了：
扩增成败（温度不准 → 无结果或假阴性）
检测速度（升降温慢 → 报告时间延长）
试剂成本（温度均匀性差 → 需重复实验）

1. 高速大功率驱动与PID整定
- **需求指标**：升温速率 ≥ 4°C/s，降温速率 ≥ 3°C/s，稳态精度 ±0.2°C，温度过冲 < 0.5°C。
- **技术方案**：
- 采用STM32输出高频PWM，驱动大功率H桥 + 半导体制冷片(TEC)实现加热/制冷双向控制。
- 引入位置式PID + 前馈控制策略，根据目标温度与当前温差动态调整PWM占空比。
- 解决了大惯性温控系统在PCR快速变温场景下的滞后问题。

## 2. 多通道高精度温度采集与梯度校准

- **需求指标**：
- 热盖（约105°C）与样品台（4°C~99°C）独立控温。
- 样品台不同区域温度一致性偏差 < 0.3°C。
- **技术方案**：
- 采用多路高精度ADC + PT100/热电偶阵列。
- 通过模拟开关轮询采集样品台、热盖及环境温度。
- 固件实现**多点分段线性校准**算法，存储各通道误差补偿系数，消除传感器及电路的非线性误差。

## 3. 关键安全性设计
- **硬件自锁**：热盖压力传感器与温度控制联动，热盖未压紧时禁止加热/启动PCR程序。
- **双重过温保护**：
- 硬件比较器 + 软件ADC双路监测。
- 任一通道检测到温度 > 105°C 立即切断主电源并触发蜂鸣器报警。

## 4. 人机交互与通讯
- **通讯接口**：CAN总线 / RS232 与上位机通讯，接收预设PCR循环参数（变性-退火-延伸的温度与时间），并实时回传温度曲线。
- **本地显示**：OLED屏幕显示当前循环次数、实时温度及运行状态。

主控 STM32F103/F4 72MHz以上，多ADC+PWM
温度采集 PT1000 + 仪表放大器 + 模拟开关 AD620 / MAX31865
驱动 H桥 + 光耦隔离 DRV8871 / TB6612
制冷片 TEC1-12706 最大6A，双向控温
热盖 独立PID + 压力传感器 薄膜压力传感器
保护 硬件比较器 + 继电器 LM393 + 固态继电器
