PCD 智能上料抓取系统产品系统

行业背景
PCB 行业多品种混产已成常态，传统上料设备采用模板匹配，仅适配单一板材，难以适配柔性生产，头部制造企业产线智能化升级需求迫切。
解决问题
1. 单模板适配，多型号换产成本高、耗时长
2. 光照、物料背景干扰大，识别 NG 多、产线卡顿
3. 无序板材无法自动对位，依赖人工调机，人力成本高
4. 视觉与机器人联动差，上料效率低
5. 设备无源码，企业自主迭代改造受限

一、项目功能模块
1. 视觉采集：接入海康工业相机，软硬触发自动成像，采集堆叠PCB图像；

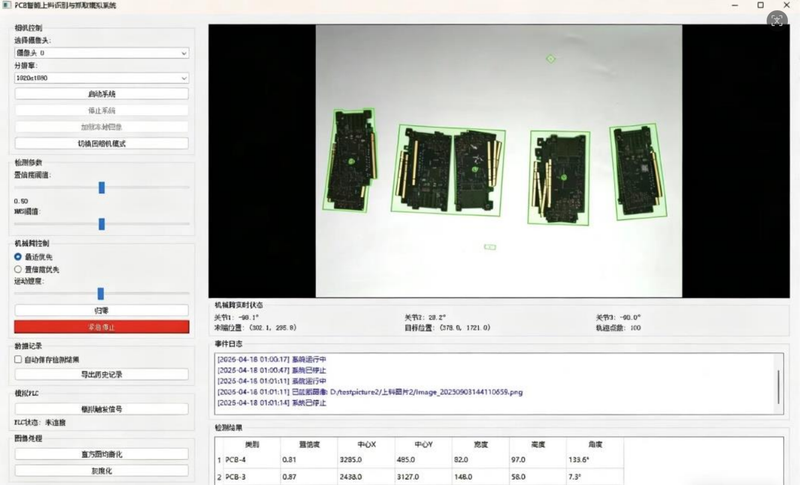

2. 视觉识别：深度学习+残差网络，无需模板适配全部PCB型号，自动定位中心、校正角度；
3. 机器人通讯：基于汇川SDK开发，Modbus TCP实时下发定位坐标给机械臂；
4. 抓取执行：柔性吸盘定制算法，完成机械臂取料、调角、规整落料至传送带；
5. 运维管控：自动抵御光线与背景干扰，减少NG告警，全程数据存档，交付全套源码。
二、落地应用价值
1. 柔性生产：多品类PCB免模板识别，告别单一版型限制，缩减换型调试时间；
2. 无人自动化上料：料车到位后识别、算坐标、抓取、下料全自动化，无需人工值守调试；
3. 环境抗干扰：适配车间复杂光照、堆叠背景，设备故障停机次数下降；
4. 产能优化：上料节奏提速，减少岗位用工，不良品发生率下降；
5. 自研可控：全源码交付，企业可自主迭代优化，配套实操技术培训。
三、核心技术栈
1. 硬件二次开发：海康相机、汇川机器人SDK开发对接；
2. 视觉基础：OpenCV图像处理，自研残差追踪网络、检测头、损失函数；
3. 无序检测算法：无模板堆叠识别、亚像素定位、角度矫正；
4. 工业通信：Modbus TCP高速坐标传输；
5. 运动控制：柔性吸盘抓取算法、机械臂协同调度方案。
四、项目核心优势
1. 高精度：识别准确率98.1%，匹配高端PCB制造精度标准；
2. 高效率：整体上料效率提升30%；
3. 省人力：不用专人做模板、盯线调试，产线人力成本降低20%；
4. 高稳定：环境干扰引发的NG报错减少13%；
5. 高柔性：多型号混线生产，产品换型无模板制作花销。

一、项目技术栈
硬件层

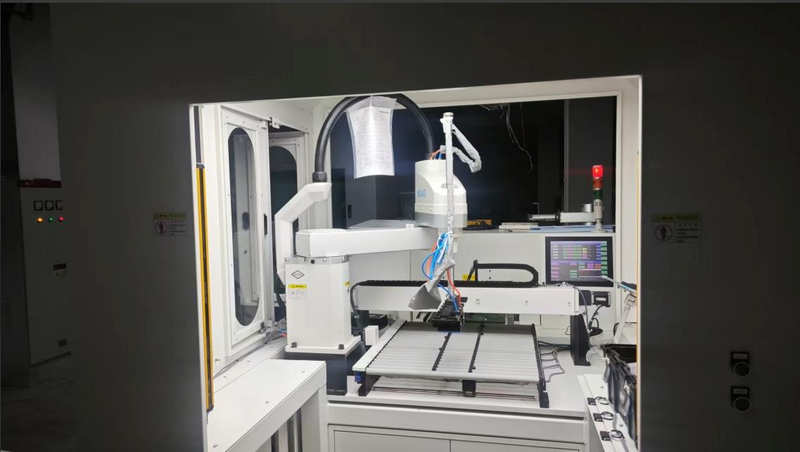

执行设备：汇川工业机械臂、柔性抓取吸盘；

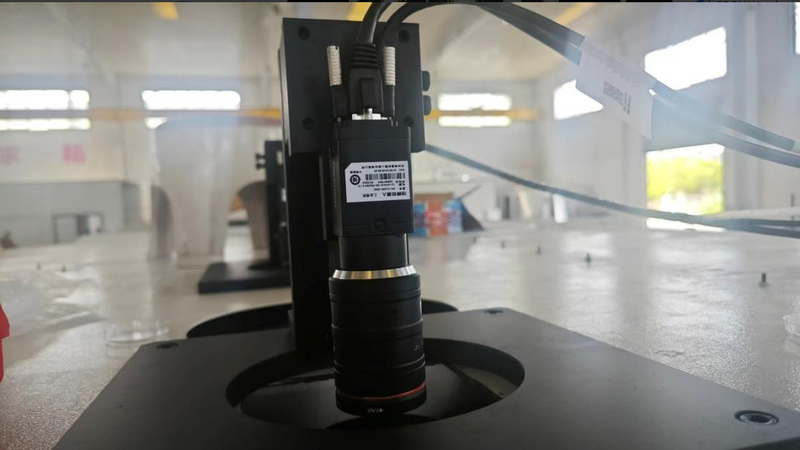

成像设备：海康威视工业相机；
传输 / 控制：Modbus TCP 工业总线、工控机；
软件 & 算法层
- 图像基础库：OpenCV；
- 深度学习网络：自研残差网络（Residual Network）；
- 自研组件：定制检测头、专属损失函数、无序物料识别算法、机械臂运动抓取算法；
- 开发对接：机器人 SDK、相机 SDK 二次开发；
- 通讯协议：Modbus TCP。
二、开发流程与落地周期
完整开发落地流程
1. 现场诊断需求：进驻客户产线（深南电路 / 超颖电子），摸排传统上料设备痛点（单一版型、识别慢、高人力、高 NG）；
2. 需求确认与方案设计：明确柔性无模板识别、机器人联动、抗光学干扰核心指标，输出软硬件一体化方案；
3. 签约启动项目：按合作模式收取 30% 项目定金，启动研发；
4. 软硬件联合开发：相机 / 机器人 SDK 对接、视觉算法训练、运动控制逻辑开发、通讯程序编写；
5. 工厂预调试：搭建模拟产线，完成算法迭代、抓取逻辑优化、干扰场景测试；
6. 客户现场部署调试：设备进场安装、产线联调、参数适配车间现场光照 / 物料环境；
7. 性能验收测试：核验识别精度、生产速度、人力节约、NG 故障率等量化指标；
8. 尾款交付 + 源码移交：验收通过后收取尾款，完整交付项目源码，并开展操作人员技术培训；
9. 后期售后运维：提供月度 / 年度技术服务、驻场支持，持续优化产线运行效果。
三、负责内容
我公司负责全套的架构设计、算法、硬件选型与运动控制
