项目任务
石蜡疗法（蜡疗）因保温持久、可塑性强、无创无痛等优势，广泛应用于医院康复科、理疗科、骨科及社区康养中心。蜡疗的核心物料是经加热软化后具有一定温度和塑性的蜡饼或蜡膜，其制备质量直接影响治疗效果与安全性。
传统蜡疗制备方式存在以下痛点：
人工操作繁琐： 融蜡、调温、倒模、冷却、脱模全程手动，占用治疗师大量时间。
温度控制不稳定： 凭经验判断温度，蜡饼过烫易烫伤患者，过凉则影响疗效。
制备效率低： 单次制备量有限，高峰期无法满足多个治疗室的同时需求。
本设备专为解决上述问题而设计，主要应用于以下场景：
医院康复理疗中心： 批量制备标准化蜡饼，满足多个治疗室的同时段需求。
社区康养机构： 小批量、多频次制备，灵活匹配日常治疗安排。
运动损伤康复机构： 按需制备不同厚度、尺寸的特型蜡膜。
一键智能制饼
治疗师在触控屏上设定蜡饼厚度、数量、目标温度，设备自动完成加热、恒温、冷却、成型全流程。
制备完成后语音或灯光提示，治疗师直接取用成品蜡饼。
精准温控系统
多点温度传感器实时监测，PID算法精确调节，温度误差≤±0.5℃。
支持多种治疗温度预设（如48℃、50℃、52℃），适应不同部位和患者耐受度。
多重安全防护
超温自动断电、干烧保护、防烫门锁、漏电检测。
设备运行时箱门自动锁定，防止治疗师误触高温区域。
多模式制备
标准模式：固定参数批量生产。
快速模式：优先满足紧急需求，缩短冷却时间。
预约模式：定时启动，治疗师到岗即可取用。
状态可视化
设备面板实时显示当前阶段（加热/恒温/冷却）、剩余时间、箱内温度。
支持连接外接显示屏，方便多台设备集中查看。
控制核心
主控MCU： STM32F103RBT6，运行RT-Thread Nano或裸机大循环+定时器。
电源树： AC220V → 工频变压器/开关电源12V/5V → AMS1117-3.3V（MCU/数字）、LM2596出5V（外设）、运放±5V由7660生成。
温度采集
传感器： PT100三线制，蜡液箱和蜡冰箱多路检测。
激励： 恒流源1mA（REF200或运放+基准TL431搭建），消除导线电阻影响。
ADC通道： PT100电压→ICL7135 4½位积分型ADC（抗工频50Hz干扰强）→ MCU接口送STM32。
通道数： 标准2路（上缸/下缸），由CD4051扩展到8路。
滤波： RC前置 + 7135积分周期取20ms整数倍（抑制50Hz工频干扰）。
执行与功率驱动
加热执行： 固态继电器SSR-40DA（AC220V过零触发）控制300W–500W加热棒。
驱动隔离： STM32 GPIO → PC817光耦 → SSR控制端（3–32VDC）。
安全： SSR并联RC吸收、加热棒独立热熔断器（一次性120℃熔断）、NTC备份测温到独立比较器做硬件关断。
人机交互
显示： 迪文DGUS串口屏（T5L或老款DGUS I，7寸800×480），走UART（115200/9600）。
操作： 屏上触控设定目标温度（30–90℃）、PID参数、手动/自动切换。
指示： 运行状态LED（加热中/恒温/故障）、蜂鸣器报警（超温/传感器开路）。
通信与扩展
上行： Modbus-RTU（RS485，MAX3485）连上位机/集中控制器，从机地址可设。

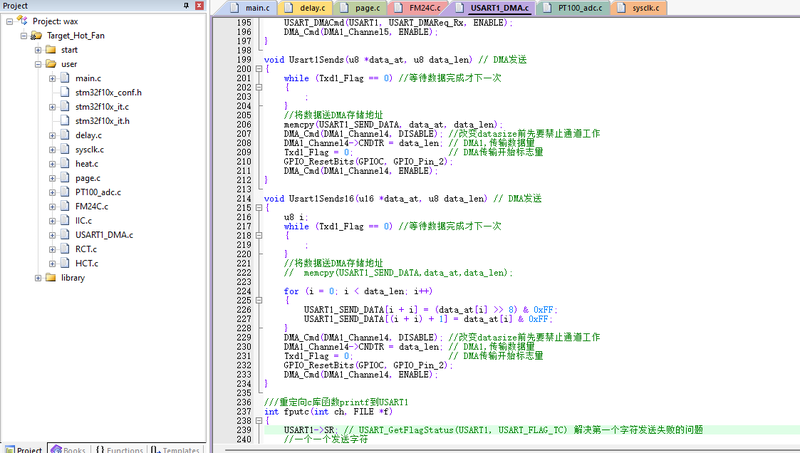

调试口： STM32 USART1（CH340转USB）供固件烧录与日志。
结结构形态

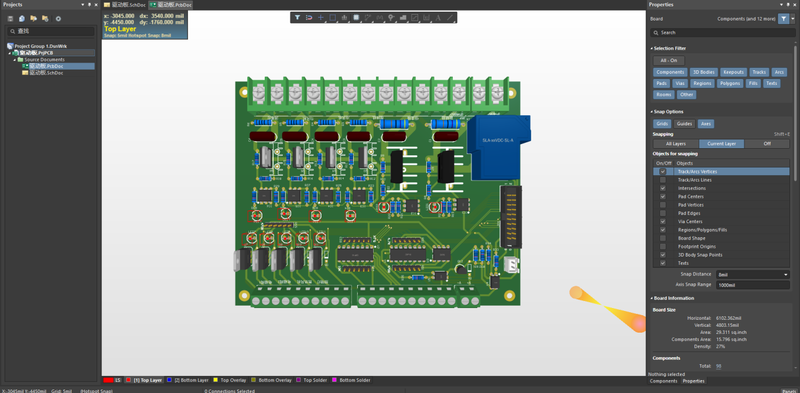

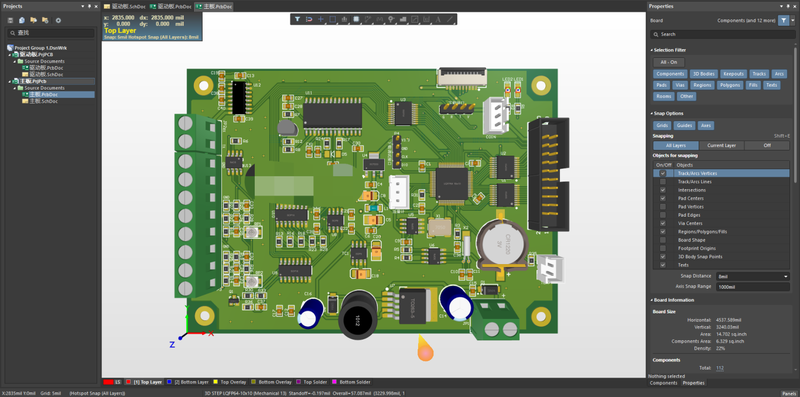

PCB： 2层板走通，量产版改为4层板。
外壳： 工控铁壳，PT100引线屏蔽双绞线等
