基于STM32F427的多协议工业控制主板硬件设计

技术信息

语言技术
Basic、Ada、EmbeddedSystem、IoT系统类型
嵌入式硬件行业分类
智能硬件

作品详情

行业场景

需要一款高密度工业控制主板，支持24路输入检测、24路输出控制、16路ADC采集，同时具备以太网、CAN、LIN、RS232多种通信接口，用于工业现场的多通道数据采集和设备控制。

功能介绍

- 主控芯片：STM32F427
- 24路输入检测：光耦隔离输入，支持干接点和湿接点
- 24路输出控制：继电器或MOS管输出，支持大电流负载
- 16路ADC采集：多通道模拟量采集，支持4-20mA/0-10V信号
- 通信接口：1路以太网、1路CAN、1路LIN、1路RS232
- 电源设计：多路稳压，满足数字和模拟电路供电需求

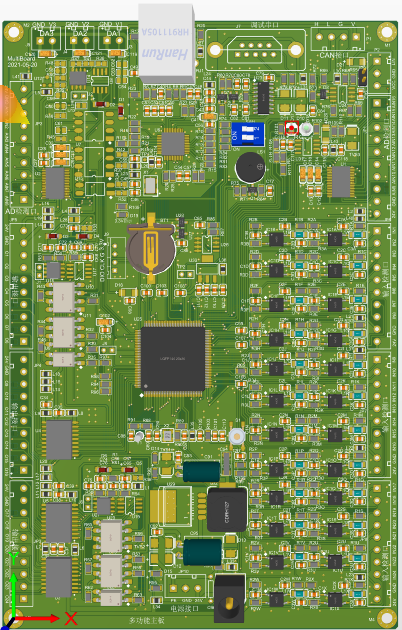

- PCB Layout：高密度布线，考虑信号隔离和EMC
- 电路板外发加工，手工焊接调试

项目实现

【技术难点】
1. 高密度IO布局：24路输入、24路输出、16路ADC，引脚资源分配和布线挑战大
2. 多协议共存：以太网、CAN、LIN、RS232同时工作，互不干扰
3. 模拟数字隔离：16路ADC采集与数字电路的隔离设计
4. 电源完整性：多路负载同时工作时的电源稳定性
5. EMC设计：工业现场的电磁兼容性考虑

【交付成果】

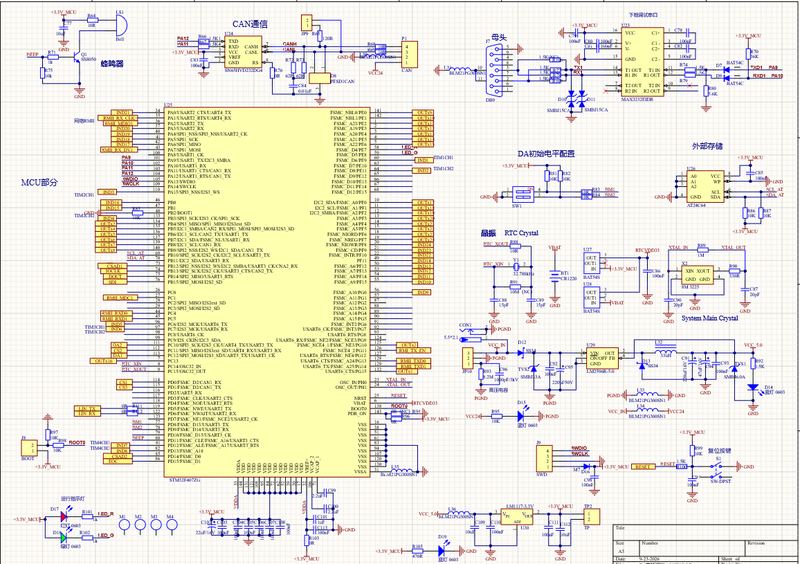

- 原理图+PCB设计完成

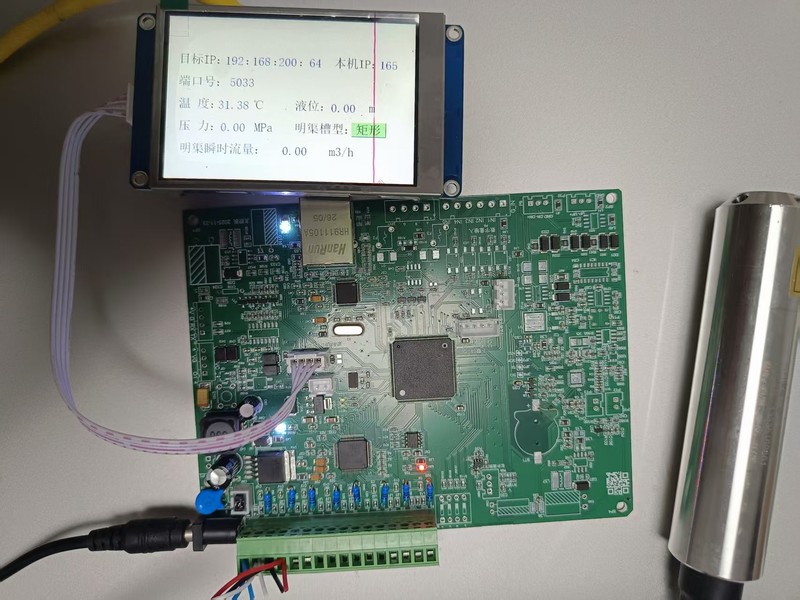

- 电路板加工+焊接调试完成
- 24路输入检测、24路输出控制、16路ADC采集功能验证通过
- 以太网、CAN、LIN、RS232通信接口验证通过
- 已经在很多项目现场进行使用，至少30块以上

【技术栈】
STM32F427 / 原理图设计 / PCB Layout / 电源设计 / 以太网 / CAN / LIN / RS232 / ADC / GPIO / 光耦隔离 / 继电器驱动 / EMC / 焊接调试

独立完成硬件电路设计（原理图、PCB、焊接调试）。
