作品详情

行业场景

数据采集控制板:
数据采集控制板的硬件系统主要是多通道采集外部的小信号电流电压,然后通过USB通信或Wifi无线通信进行数据上传;可以通过板上继电器对外部进行开关控制,也可以通过板上I/O口获取外部设备的状态信号,板上一些指示灯可以指示控制板工作状态。
在不影响设备原结构的基础上,可以方便快速地安装在自动化设备上或机柜中,通过USB通信或Wifi无线通信,就可以监控和采集需要的信息。
此控制板既可以通过外部设备提供输出的5VDC进行供电,也可以通过USB接口来提供供电。
整个控制板所有接口都固定在板子上,采用机电插拔接口,安装时容易接线,后续一旦由于某些方面原因造成控制板损坏也容易更换,方便维修。

功能介绍


1. 基本功能:
1.1 Wifi无线数据传输;
1.2 USB HUB功能;
1.3 USB SLAVE功能;
1.4 TTL和RS232串口通信功能;
1.5 两路继电器输出;
1.6 8路I/O带缓冲输入输出;
1.7 USB Host供电或机柜供电;
1.8 USB和机柜供电可自动切换;
1.9 6路模拟电压输入AD通道;
1.10 2路模拟电流输入AD 通道;
1.11 ESD防静电及EMC防干扰措施;
1.12 完善的故障诊断和过电流,过电压异常保护功能;
1.13 参数设置修改保存功能;
1.14 具有断电数据保存功能;
1.15 FDTI接口;
1.16 电子负载控制。
2 扩展功能
3.1 状态指示灯指示功能;
3.2 用户可配置通用IO接口功能。

项目实现

主要技术参数
1 ADC性能
·双极性模拟输入电压范围: -10V~+10V;
·模拟信号输入A/D分辨率为12bit;
●精度:±1.8%(在25℃且电压范围:3V~3.6V, ADCCLK = 12MHz,TCONV = 5us时,采样率 >400KHz);
·6路电压模拟信号通道,具有输入电压衰减功能;
·2路电流模拟信号通道,具有程控放大。
2 IO输入输出
·8路I/O TTL兼容数字量输入输出。
3 Wifi无线通信
·符合802.11 b/g/n无线通信协议;
·内置TCP/IP协议栈;
·WiFi @ 2.4 GHz,支持 WPA/WPA2 安全模式;
·峰值电流:200 mA。
·超低功耗技术。
4 USB HUB接口
·完全兼容USB 2.0/1.1通信协议;
·过载保护,即插即用;
·一路外部USB HUB扩展接口;
·一路USB SLAVE接口;
·一路板内 USB HUB扩展接口;
·正常工作电流:≤100mA。
5 串口通信接口
·一路兼容RS232-C标准的串口通信;
·一路兼容TTL标准的串口通信;
4.5 继电器输出
·触点负载 220VAC/0.5A或24VDC/2A;
·触点形式1C转换;
·线圈驱动额定电压5VDC。
6 电源
·内部机柜DC5V电源供电或外部USB供电;
·待机功耗:≤ 10mA;
·整板工作功耗:≤ 2.5W;
·USB HUB额定输出电压电流:5V/0.5A;
·外部DC电源输入:5VDC/2.0A。
7 工作环境
·温度:-40℃~+85℃;
·湿度≤90%(无结露);
·无强磁场;
·无剧烈振动和冲击;
·无腐蚀气体和导电尘埃。

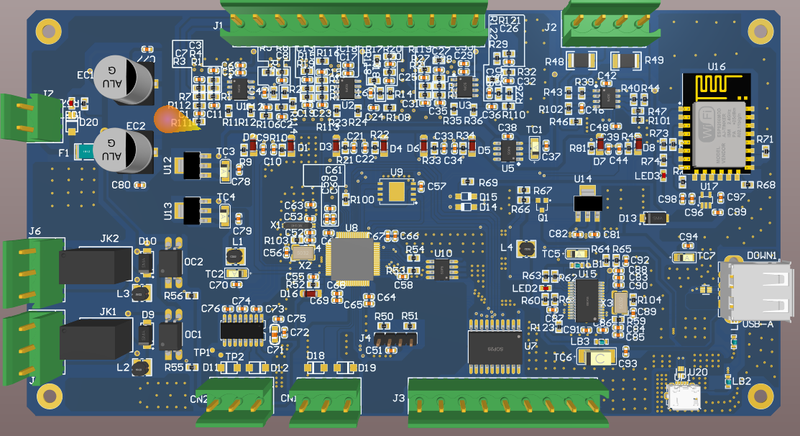

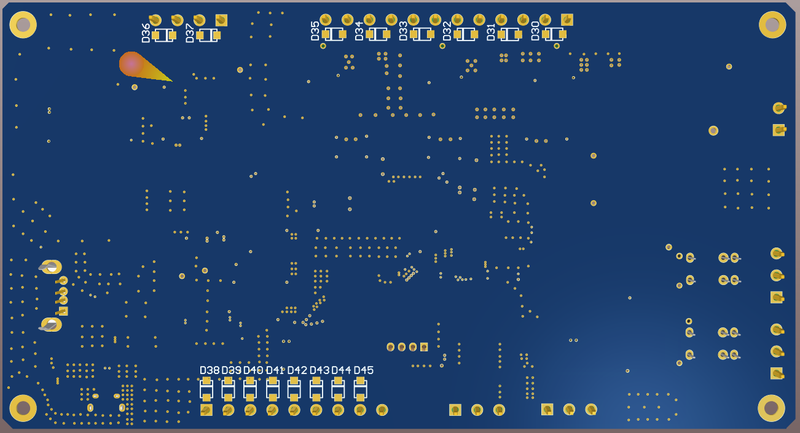

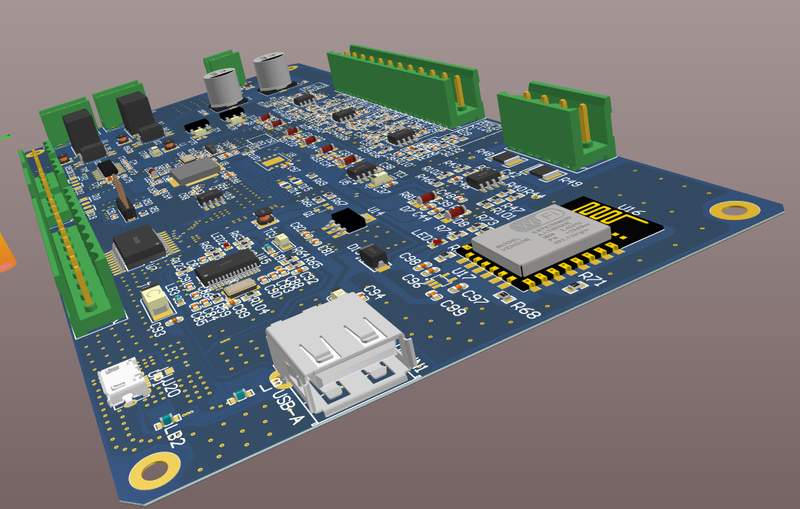

示例图片
