多通道高频数据采集仪产品系统

多通道高频数据采集软件是一款面向试验与在线监测场景的上位机采集与数据分析软件，采用“跟随产品定制”的开发模式：硬件前端（采集卡/采集箱）确定通道类型与指标，软件负责通道配置、同步采集、实时处理、存储、分析计算。支持的数据类型覆盖：应变、IEPE/ICP、热电偶、电压；
行业应用场景
1. 结构健康监测与土木工程
桥梁、隧道、大坝、建筑、边坡的应变、加速度、位移长期监测；风振与地震响应测试；施工期应力监控与超载预警。特点是通道多、采样率跨度大（应变 Hz 级 + 加速度 kHz 级混合）、需长期无人值守与断点续采。
2. 航空航天与飞行器地面试验
静力试验、疲劳试验、气动弹性与模态试验、起落架与结构强度考核。要求高通道密度、严格同步（相位一致性）、高可靠存储与可追溯的标定链路。
3. 汽车 NVH 与整车/零部件试验
整车道路谱采集、台架疲劳（雨流计数）、动力总成振动噪声、制动与转向力测试。强调与转速/阶次信号同步、长时间连续采集与后处理分析。
4. 旋转机械状态监测与故障诊断
电机、泵、风机、压缩机、齿轮箱、轴承的振动与温度在线监测，用于不平衡、不对中、轴承早期故障识别；常与 SCADA/PLC 或云平台对接。
5. 能源电力
风电机组塔筒与叶片载荷、齿轮箱振动、发电机温升（热电偶/热电阻）、变压器与开关柜温度监测、储能系统温度场采集。
6. 轨道交通
转向架、车体、轮轨力与加速度测试，车载数据采集与地面回放分析。
7. 科研教学与计量校准
高校实验室动态力学试验、传感器标定与比对、教学演示。
8. 制造过程与产线在线检测
压力、位移、温度等过程量的高频采集与合格判定，配合报警、SPC 统计与质量追溯。

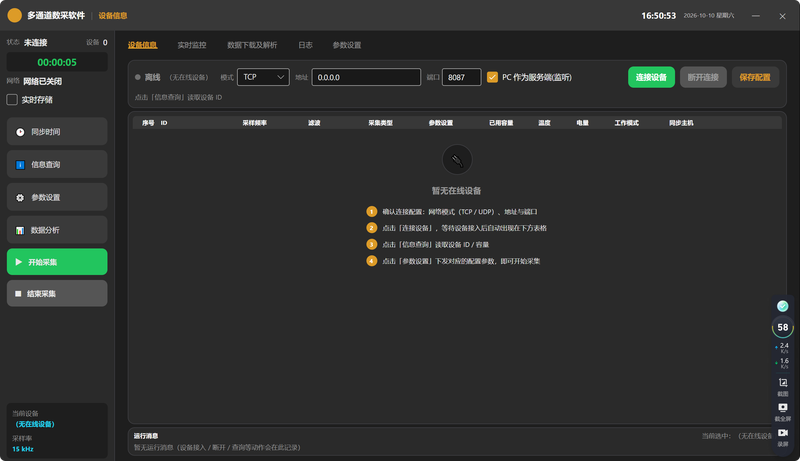

1. 采集与通道配置
多通道同步采集：同一时钟源驱动，支持32通道；通道类型可按点独立配置（应变/IEPE/TC/电压混采）。
前端参数配置：采样频率，应变桥路类型与激励电压、灵敏系数（GF）；IEPE 恒流源与耦合方式；热电偶类型选择；电压量程、滤波。
触发与同步：内/外触发、预触发缓存、多设备级联同步。
采集模式：连续采集、触发采集、定时采集、周期采集等。
工程单位换算：自定义公式;
3. 实时处理与显示

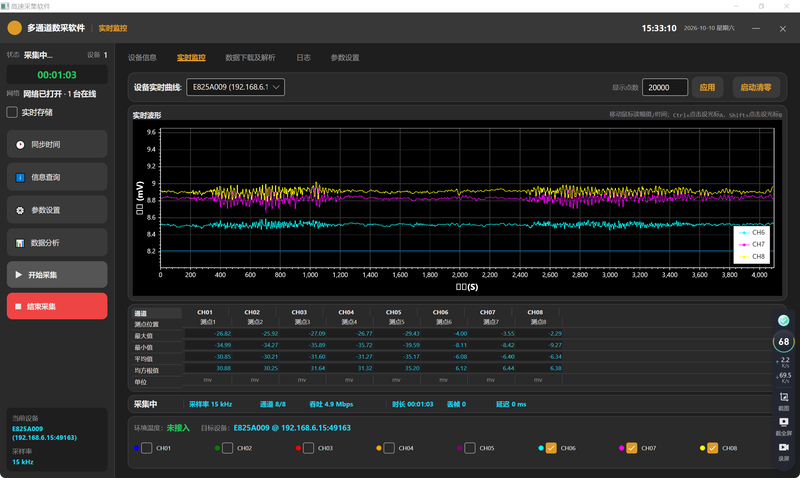

实时波形、频谱（FFT）、趋势曲线、测点布置图与数值面板。
在线运算：RMS、峰值、峰峰值、均值、方差、峭度、波峰因数；积分/微分、去趋势、重采样、通道间运算（加减乘除、自定义表达式）。
报警与保护：上下限阈值、报警联动存储与日志，异常自动保护采集链路。
4. 日志：操作日志及报警日志；

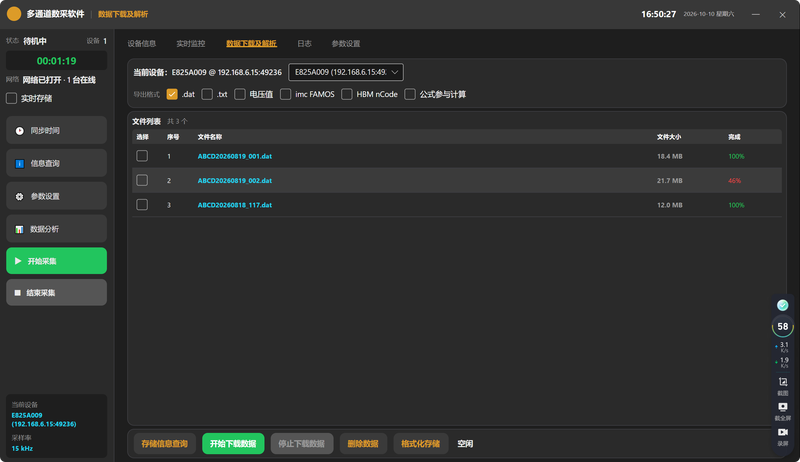

5. 设备数据管理功能：数据下载（csv/txt/dat）、转换、删除等
6. 简易分析功能

1. 系统架构（分层）
硬件/驱动层：ADC 与前端调理（FPGA 完成同步采样、数字滤波、数据打包），通过 TCP 协议传输； SDK 提供通道配置、启停、读数据、状态查询接口。
采集服务层：采集引擎（DMA + 环形缓冲 + 无锁队列，生产者—消费者模型）、时间戳与同步对齐、实时处理线程、存储线程（批量写盘）、报警等。
业务应用层：通道配置管理、标定管理、任务调度、分析计算、可视化、数据管理。
数据层：原始数据文件 + 索引 + 元数据库（SQLite）。
2. 关键技术点与解决思路
多通道同步与相位一致性：统一采样时钟、硬件同步触发、多机主从时钟对齐；用同频标准信号做通道间相位差与延迟测试。
高吞吐大数据：零拷贝/DMA 直收、批量落盘、SSD 与多线程写、按通道分块存储，保证高采样率下不丢帧；丢包检测与重传/校验机制。
实时性保障：采集与处理线程优先级分离、处理耗时监控、超负荷自动降采样或告警。
可靠性：事务化写入、异常自恢复、日志与故障回溯。
3. 技术选型
上位机：C# / WinForm（Windows 生态、开发效率高）或 Avalonia（跨平台、性能可控）
通信：TCP/UDP + 自定义二进制协议
数据库与格式：SQLite + 自定义二进制数据文件
硬件侧：自研 SDK
4. 测试与验收要点
功能测试：通道配置、启停、触发、存储、报警、数据下载
性能测试：满通道最高采样率长时间连续采集（丢帧率 = 0）、CPU/内存占用、写盘速率
精度测试：静态精度（标准源比对）、幅频特性、通道间串扰、噪声底、同步误差、长期漂移
稳定性测试：72 h/7×24 h 连续运行、异常注入
