作品详情

行业场景

本项目基于开源 OpenBLT 进行二次定制开发，面向 STM32 平台的储能 BMS 控制器打造嵌入式 Bootloader 固件升级方案，解决工业与储能场景中设备现场固件更新依赖调试器、拆机升级、运维成本高、现场升级实施困难的痛点，支持总线远程在线刷写，无需开盖、无需调试器即可完成设备固件迭代。

功能介绍

一. 功能模块
1. bootloader（MCU 固件）：STM32 片内前 16KB，硬件初始化、XCP/Modbus 通信、Flash 读写、APP 跳转校验
2. BootCommander（CLI 工具）：跨平台命令行升级工具，用于产线 / 服务器批量升级，底层基于 libopenblt

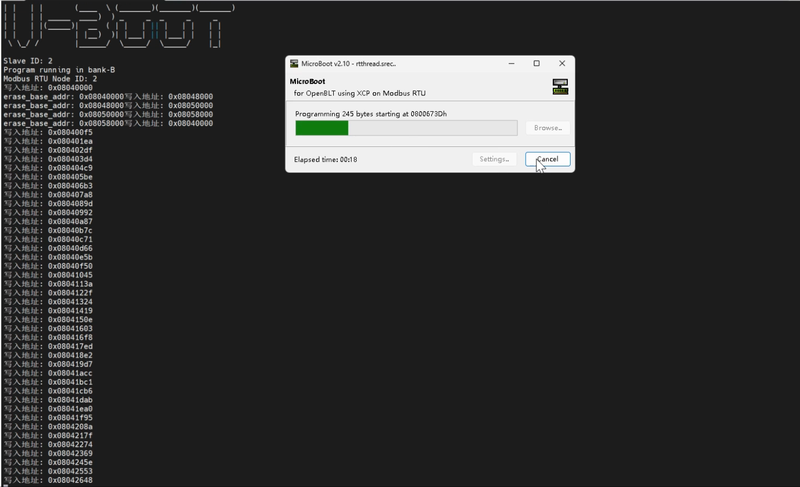

3. MicroBootGUI（图形工具）：可视化上位机，供现场工程师手动选择固件、查看升级进度
4. LibOpenBLT（C 语言 SDK 库）：封装底层通信协议，给上位机调用
5. SeedNKey（安全组件）：Seed&Key 安全认证，阻止非法固件刷写
6. fix_cs.py（脚本）：Hex 固件校验和自动修正脚本，保证固件校验符合 Bootloader 要求
二. 主要功能描述
本项目是一套完整工业设备固件远程升级闭环方案，基于 STM32+RT-Thread，解决封闭工业环境无法用调试器升级设备的痛点。

- 通信：支持 CAN、RS485 (Modbus-RTU/XCP)、多路 UART，独立调试串口输出日志；
- Flash 分区：16KB 独立 Boot 分区 + 240KB APP 分区，Boot 区不会被升级覆盖，集成 RT-Thread FAL 抽象层方便 MCU 移植；
- 安全可靠跳转：跳转前校验栈指针、重定向中断向量表、捕获硬件异常，避免升级后死机；
- 安全防护：可选 Seed&Key 认证机制，防止非法固件注入；
- 扩展接口：支持 GPIO 后门强制进入 Bootloader、NVM 硬件容量校验等 Hook 功能；
- 配套上位机：同时提供命令行（自动化批量升级）和图形化工具（现场人工升级）。

项目实现

独立负责整套工业设备远程固件升级系统全栈开发，涵盖 MCU Bootloader 固件、上位机 SDK 与升级工具、安全认证组件。基于 STM32+RT-Thread，采用 FAL 组件管理 Flash，划分独立 Boot 与 APP 分区；适配 RS485 Modbus-RTU、CAN 总线升级通道。重点攻克 APP 跳转死机难题，实现栈指针校验、中断向量表重定向、异常捕获机制；设计 Seed&Key 安全认证机制，防止非法固件注入；配套 CLI/GUI 上位工具与 Hex 校验脚本，支持产线自动化与现场工程师手动升级，支持 GPIO 后门等可配置 Hook 扩展，解决工业设备封闭环境下调试器无法现场烧录的痛点
