Cadence /Altium 二次开发产品系统

立项原因：解决原理设计和pcb设计的审查速度慢的问题，建库繁琐等问题：
耗时且易错：对于高引脚数或复杂封装（如BGA、QFN）的器件，手工建库往往需要数小时甚至数天，且极易因人为疏忽导致引脚映射错误或尺寸偏差。

质量隐患后移：元器件库是设计的基石，库中的微小错误（如封装尺寸不符或引脚定义错误）往往在后期布局布线、甚至制造阶段才被发现，导致高昂的返工成本和项目延期。许多PCB设计问题追溯根源，都始于不规范的库数据

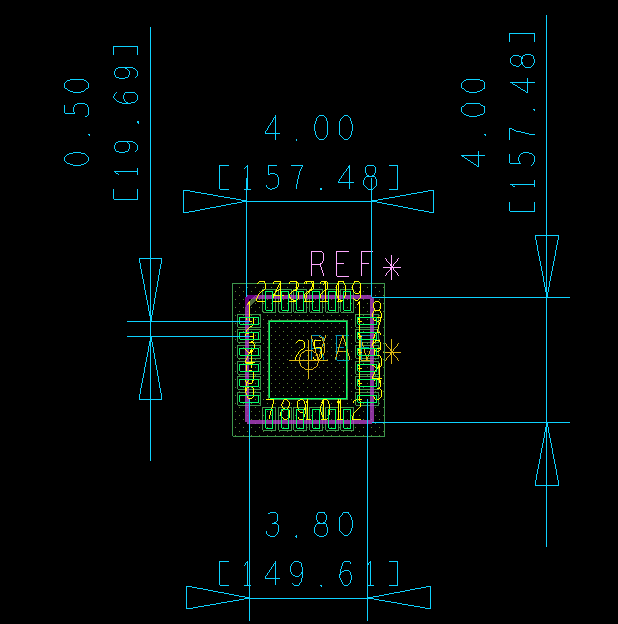

自动建库，根据schema数据自动创建封装库，原理图库等

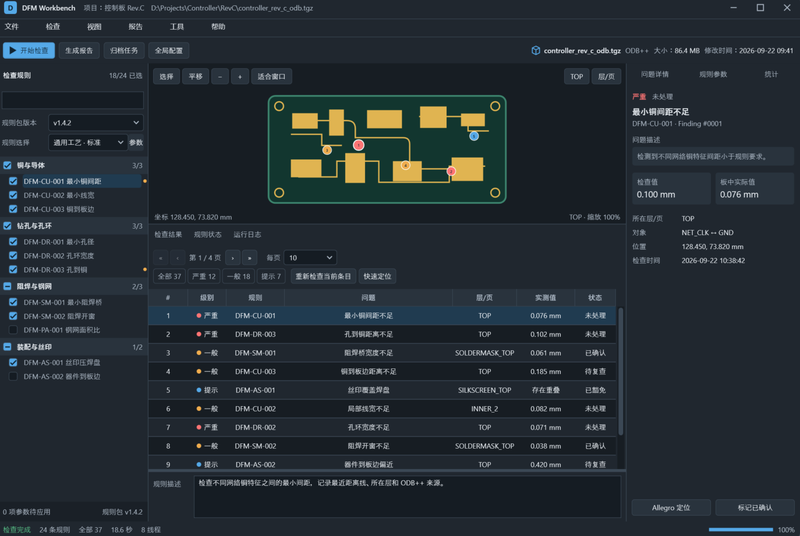

DFM项目，快速检查pcb的规则条目，支持定位错误位置
erc项目，快速检查原理图的规则条目，支持定位错误位置
自动出图以及图框填写，支持中文填写以及图框自动放置，自动出gerber，zt图等文件

全部开发
基于Cadence skill语言和shell脚本实现，通过ipc7351标准计算封装尺寸等，通过schema数据解析，skill脚本自动创建封装库，c#程序基于mvvm架构实现DFM UI框架，可自动定位错误点，以及丰富的参数配置逻辑。
