工程类算量软件 · 埋地管道参数化建模 + 雨污水计算

技术信息

语言技术
C++、Python、gRPC、openCV、postgres系统类型
算法模型、Windows行业分类
工业互联网、开发工具

作品详情

行业场景

大型厂区埋地管道及附属设施设计项目，需要将二维图纸快速转换为带材质属性的三维实体模型，并进行管道尺寸、坡度、编号一致性、汇水面积计算与碰撞检查等核心工程算量。传统人工建模效率低、易出错，需要一套基于 Bentley MicroStation 平台的参数化建模、自动布井布管与雨污水计算工具，覆盖配筋、水厂等多个子项目场景。

功能介绍

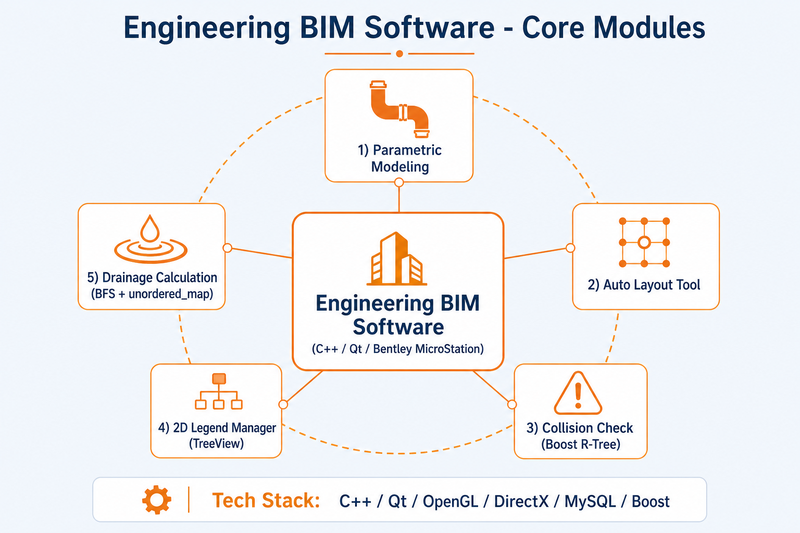

系统由五大核心模块组成：1）参数化建模模块，基于工厂模式按图集 / 页数为埋地管道、检查井、附属设施、井盖等构件创建对应类型，嵌入 XA / EC 数据；2）自动 / 手动布井布管工具，集成自动选井功能；3）模型修改与检查模块，使用 Boost R-Tree 空间索引加速碰撞检查，覆盖软硬碰撞、孤立设施 / 管道、短管、编号 / 标高一致性等；4）二维图例 TreeView 树状管理，便于查看复杂管道与设施布局；5）雨污水计算模块，基于广度优先遍历计算管网汇水面积，按规则分配到井，输出 Excel + DataGridView 可视化结果。

项目实现

作为 C++ 软件工程师参与核心模块开发：负责管道及附属设施参数化建模的架构设计与工厂模式实现，简化多构件类型扩展与维护；开发自动 / 手动布井布管算法与自动选井功能；基于 Boost rtree 实现碰撞检查空间索引加速，大幅减少对象比较范围；使用 BFS + unordered_map 优化雨污水汇水面积计算性能；优化平面配筋算法，修复圆形 / 矩形 / 梯形 / 扇形等不同形状下的配筋计算 bug；负责小型构件库的维护与数据更新，结合 MD5 实现构件信息精确匹配。技术栈：C++ / Boost (R-Tree) / QT / Bentley MicroStation 二次开发 / MySQL / Excel 自动化。
