EngineerCAD智能机械工程图系统产品系统

面向机械设计与制造场景，解决三维STEP模型转二维工程图依赖人工投影、尺寸标注和反复校核的问题。系统将零件及装配模型自动转换为标准视图和派生视图，统一图幅、标注、审图与输出流程，降低制图时间和人为遗漏，并为打印、归档和数据交换提供一致的工程文件。

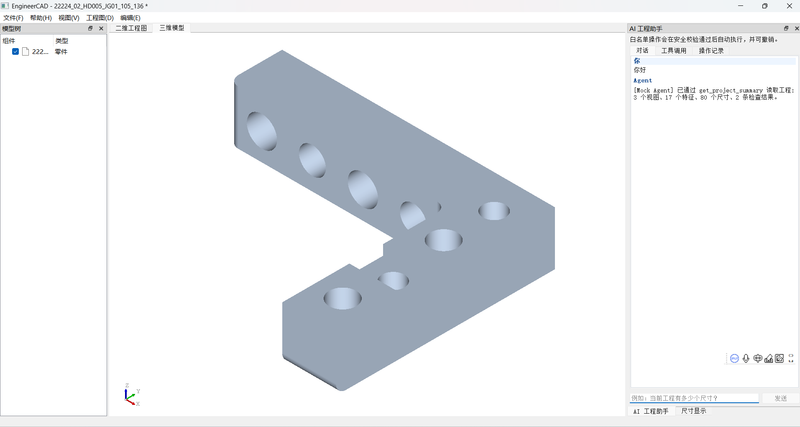

系统支持导入STEP/XCAF零件和装配模型，自动生成主视、俯视、左视及等轴测视图；提供隐藏线处理、第一角法和第三角法、自动尺寸标注、样式设置、尺寸拖拽及撤销重做。支持全剖、半剖、偏移剖、局部剖、断裂、辅助和局部放大等派生视图。装配体可生成明细表与序号气泡，工程可保存为专用项目文件，并导出DXF、多页PDF或直接打印。系统还包含图纸质量检查和AI工程助手。

本项目由我独立设计并开发，负责需求分析、软件架构、界面交互、几何算法、工程文件、测试和发布。客户端采用C++17、Qt 5和OpenCascade 7.3，实现STEP/XCAF解析、HLR投影、曲线模型转换、二维与三维交互、自动标注及工程持久化；通过异步投影、特征识别和质量检查处理复杂模型的投影与尺寸一致性。AI工程助手采用独立Python服务，通过白名单动作、工程版本校验和撤销栈控制模型操作，并支持本地专业知识检索。
