1、新能源汽车和储能的电池管理系统(BMS)长期依赖进口芯片和闭源固件。本项目构建全自主FPGA BMS IP体系——41个可独立复用也可组合成完整BMS的算法模块，统一Q16.16定点数接口，覆盖SOC估算、安全保护、热管理、主动均衡、数字信号链、通信协议等完整功能链。
2、行业场景：电动乘用车电池包(400V/800V)、储能集装箱(兆瓦级)、两轮车/无人机智能电池。所有IP在Xilinx xc7z020上综合通过(0 Error)，关键IP已在AX7020板烧录实测。
1、功能模块（41IP / 11品类）：
状态估计(8): KF-1D/EKF/UKF/AKF/SR-KF等卡尔曼变体全系
数字滤波(9): IIR低通/FIR全系(低通/高通/带通/带阻)/CIC抽取/EMA
电池模型(4): Thevenin-1RC/2RC, PNGV, EIS阻抗谱
数学库(4): BlockFloat MAC, 矩阵求逆2×2, RLS递归最小二乘, LUT倒数
安全保护(7): 4~16电芯OVP/UVP/OCP/OTP保护, 热失控dT/dt检测, 主动均衡
控制理论(3): PID, PWM, MPC模型预测控制
通信协议(2): CAN 2.0B, SPI Master
因果推理(2): 8级DAG因果链, 4in1推理引擎
系统集成(2): UART命令Shell, 41-IP统一顶层
自适应诊断(2): ECM校准, SOC/SOH融合

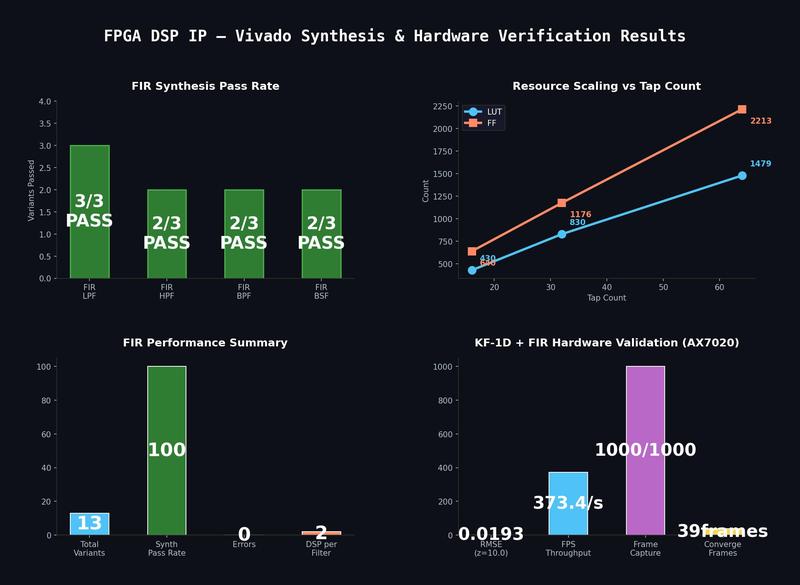

2、主要功能：接收电芯电压/电流/温度 → 41个IP并行处理 → 输出SOC估算/故障诊断/充电控制/均衡管理/通信遥测。支持UART文本协议(IP=XX DATA=XXXXXXXX)实时监测，5条因果推理管线并行，LED硬件诊断。所有IP通过Vivado 2020.2综合验证(0 Error/0 Critical Warning)，FIR+KF-1D级联1000帧实测RMSE=0.0193，资源占用仅6.2% LUT/0.9% FF/0 DSP(全比较器架构)。
### 我的任务
1. 三层插件架构设计 — 定义品种基座→模板→IP实例的依赖方向，统一Q16.16数据总线与valid/ready握手协议，41个IP零例外。
2. 八芒星因果闭环 — 独创V1-V8+ARB方法论：Vivado报错→提炼规则(27条)→注入journal→下次AI自动规避。非放任生成，而是"训练AI的AI"。
3. 模块拆分 — 确定每个IP的边界(≤500行)、接口标准、参数维度(N_CELLS等)，防止"上帝文件"。
4. Vivado全流程 — 搭建2020.2环境，编写build/sim脚本，运行synth→impl→bitgen→烧录，管脚约束与DRC清零。
5. 硬件级调试 — 定位并修复UART GAP(CP2102字节丢失)、FIR Q32.32位截断饱和(0x7FFFFFFF)、Zynq烧录device选择等物理层bug。
6. 项目规划 — 0→41 IP路线图、优先级排序、11品类划分、会话间去重管理。
### 技术栈
Verilog-2001 / SystemVerilog-2012 / VHDL-2008 三语言并行 | Vivado 2020.2 + Xilinx xc7z020-2 (AX7020) | Python 代码生成器(Q16定点引擎、LUT格式化器) | Tcl仿真 + Python 串口验证 | 统一 Q16.16 定点数(1符号+15整数+16小数, 精度1/65536)
### 架构亮点

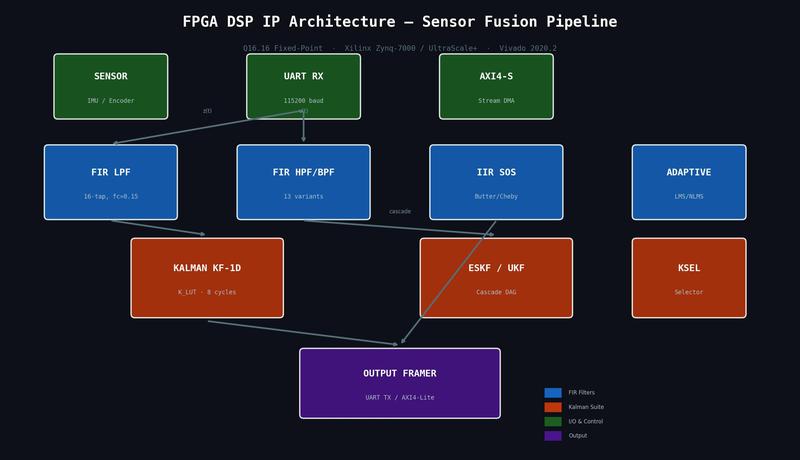

1. 统一握手协议 — 所有IP共享 valid_in→Q16.16→valid_out 。任何IP可直接级联，无需适配器。类比"一切皆文件" → "一切皆valid/Q16.16流"。
2. generate可扩展 — 安全IP从固定4电芯→N电芯，仅改一个 parameter 值即自动展开。不写死、不重复、不改代码
