FC100 高压系留高精度数据采集产品系统

我要开发同款

yaoxiaobei2026年08月18日

3阅读

技术信息

语言技术
C、前端、EmbeddedSystem、IoT系统类型
嵌入式硬件、H5、Web行业分类
工业互联网、物联网演示地址
x项目特殊，不便展示

作品详情

行业场景

1、立项原因：系留无人机，需要进行一些数据采集与控制，为体面站体系提供一定参考；
1、场景：DJI FC100 高压系列场景下 PSDK 集成开发与控制

功能介绍

1、高可靠性的系留采集控制板卡；
2、20/40 HZ数据通过系留光纤回传至地面站；
3、预留4G CAT-1、RS232、RS485、CAN等多路隔离接口，可接多种外设传感器；
4、具有有效的OTA升级方式(不接受联网升级)；

项目实现

1、设计硬件板卡，解决高压系留干扰；(软硬件+结构+上位接收云平台(云平台为自有私有维护云平台，已有1300W+条数据验证))
2、通过DJI PSDK采集、控制FC100运载无人机对应的功能，并将数据、命令按照20Hz/40Hz频率转换成光信号传输至地面站；
3、板卡集成4G-CAT1模组，为非信号干扰区域的备份数据传输路径；
4、板卡集成常见的工业接口(RS232/RS485/CAN等)，用来进行多维度的传感器集成；
5、板卡需解决安装、振动、散热、隔离、防水、浪涌等问题；

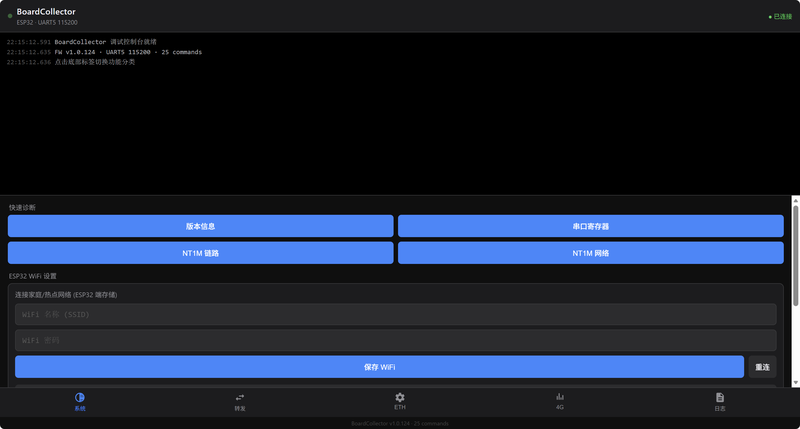

6、必要时外接ESP32做为配置模块(含web配置端进行基本参数配置)；
7、板卡固件具有双区备份OTA升级功能，包含固件版本对比、CRC校验、分发、断点续传、版本回滚等功能；
8、项目特殊，硬件/软件源码不能展示，图片仅展示可展示测试数据部分
