基于 STM32F407 的多扇智能屏风联动控制系统

技术信息

作品详情

行业场景

STM32F407 的多扇无线联动屏风控制系统，面向大规模、高可靠的智能空间分隔需求，采用分布式无线组网架构，适配商用公共建筑、工业厂区、展陈演艺等多类场景，支持灵活部署与规模化扩展.主要适用于公共会展和体育馆、酒店宴会和商业办公。

功能介绍

本系统为工业级多扇屏风分布式联动控制方案，基于 STM32F407 主控与 LoRa 无线组网，实现 64 扇屏风的协同管控，核心功能如下：
1. 分级联动控制
支持单扇独立控制、自定义分组联动、全局统一控制三级控制模式，可灵活执行开合、侧撑支撑、底撑支撑、整体收纳等动作指令；动作行程、运行速度可按需配置，适配不同规格的屏风机械结构，满足空间快速分隔与整体打通的场景需求。
2. 可靠无线通信
采用 LoRa 无线模块实现多节点长距离组网，无需现场布线，部署便捷；自定义轻量化二进制通信协议，集成设备寻址、帧校验、指令应答与超时重发机制，保障多节点环境下指令下发与状态反馈的稳定可靠；支持关键信息全局广播，实现全系统同步响应。
3. 精准时序与状态管控
采用多层级闭环状态机架构，严格规范待机、运行、故障、收纳等全场景状态流转；针对侧撑、底撑、开合等机械动作设计软硬件双重互锁逻辑，精准管控动作执行时序，从根源杜绝机械动作冲突与堵转风险，完全符合工业控制时序规范。
4. 全维度安全保护
配置行程限位检测、电机过流检测、外部急停输入多重保护，异常触发即刻停机；内置全局故障广播策略，单节点故障可同步触发全系统安全停机并上报故障信息；支持断电收纳功能，掉电瞬间自动触发预设收纳流程，按安全顺序执行动作，保障设备断电状态下的物理安全。
5. 运维与扩展适配
支持每扇屏风运行状态、故障信息的实时回传，便于集中监控与故障定位；运行参数、分组配置可通过无线方式在线调整，无需拆机调试；预留标准通信接口与扩展 IO，可对接 Qt 上位机中控、PLC 系统，支持功能定制与系统联动。

采用**分布式星型组网 + 单节点分层软件**的整体架构：

1. 组网架构：以主控端为中心，64 扇屏风节点为分布式终端，通过 LoRa 无线链路实现一对多通信，支持单播指令与全局广播，节点可灵

项目实现

本人独立具体负责：
1. 整体方案设计：根据多扇屏风联动控制需求，确定分布式无线组网方案、主控芯片选型、硬件接口定义与软件架构规划；
2. 通信协议设计：自定义二进制通信协议，完成协议帧格式定义、寻址规则、校验机制、重发逻辑与故障广播规则设计；
3. 嵌入式固件全量开发：基于 STM32F407 完成外设驱动、通信解析、分层状态机、故障保护、断电收纳等全部功能模块的编码开发；
4. 整机联调与优化：完成单节点功能调试、多节点组网联调，解决无线通信丢包、机械动作时序冲突、异常场景兜底等问题，优化系统运行稳定性；
5. 项目交付与文档输出：交付完整工程源码，输出协议说明文档、调试操作手册，保障后续可维护性与功能扩展性。

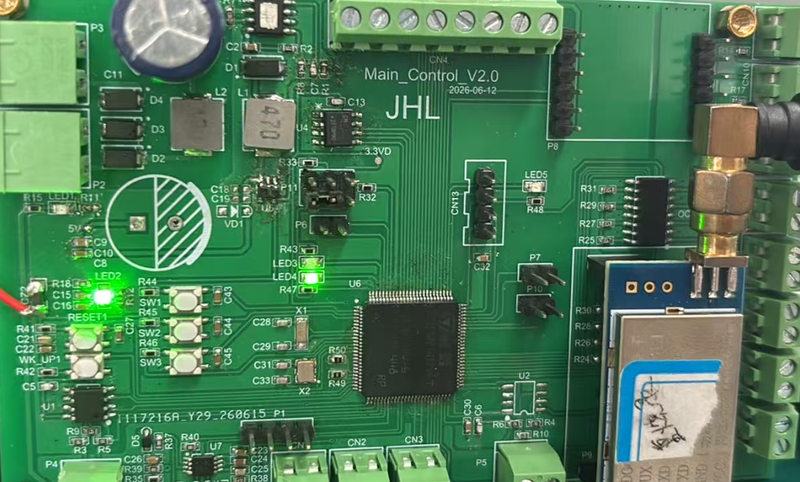

核心技术栈
- 主控芯片：STM32F407（ARM Cortex-M4 内核）
- 开发语言：标准 C 语言
- 开发工具：Keil MDK5
- 无线通信：ATK-MW1268D LoRa 模块、自定义二进制通信协议
- 核心设计：union 协议帧封装、多层级闭环状态机、超时重发机制、软硬件动作互锁
- 调试工具：串口调试助手

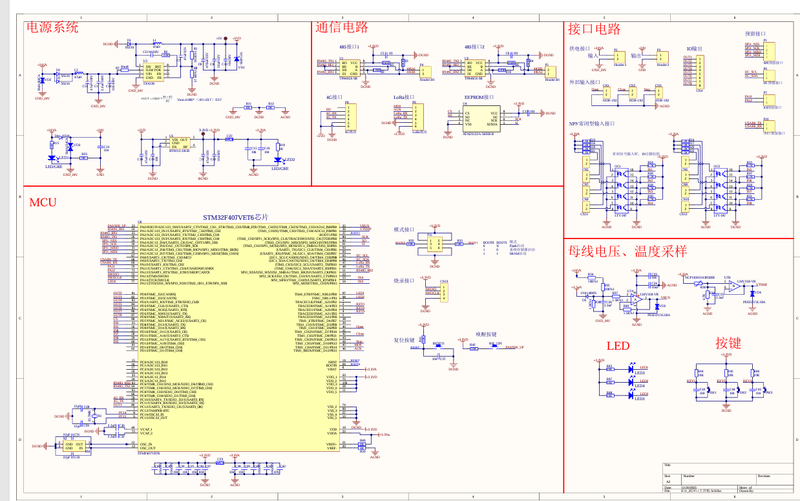

系统架构设计
采用**分布式星型组网 + 单节点分层软件**的整体架构：
实现亮点
1. **高可靠轻量化协议**：
2. **工业级闭环状态机**
3. **软硬件双重动作互锁**
4. **全局故障快速响应**：
技术难点与解决方案
1、多节点无线通信稳定性；
2、多机构动作时序冲突；
3、断电收纳的可靠执行；
4、大规模节点的运维便利性
