基于NXP LS1043的数据采集平台产品系统

基于LS1043的信号采集平台
CPU系统 LS1043 ARM-V8架构，A53
LINUX 4.19.xx
FPGA挂在LBC并行总线上，实现信号采集，并使用CAN协议上交CPU处理

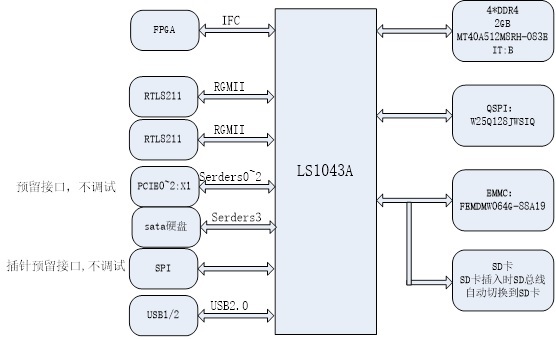

LS1043A板卡硬件架构图如图1所示，主要接口为
 内存：4G，DDR4;
 QSPI NOR FLASH;
 EMMC/SD卡;
 两路网口;
 IFC接口外挂FPGA（数据采集及上电时序管理）;
 外扩一个msata硬盘;
 预留有3路PCIE X1接口;
 引出两个USB和SPI接口，作为调试用。

采用NXP qorIQ系列CPU LS1043 硬件平台，软件为uboot 2019， linux 4.19内核，buildroot作为根文件系统
硬件支持从QSPI启动或者SD接口启动，跳线设置。
SD接口设计有EMMC和SD卡自动选择电路，当SD卡插入时，会自动切换到SD卡模式，拔掉时自动切换到EMMC模式
