立项原因:传统沙盘展示依赖人工讲解与静态模型,无法实时反映业务数据变化,跨地域展示、远程协作与多终端同步都是痛点。本产品旨在通过物联网网关+Web可视化双端架构,将物理沙盘与数字孪生系统打通,实现"模型-数据-控制"一体化。
行业场景:面向智慧城市、智慧园区、智慧能源、智慧农业、智慧环保等领域,服务于政府规划展示中心、企业规划馆、开放大学教学沙盘、园区规划沙盘等场景,通过物联网网关接入传感器/控制器,在Web端实时呈现业务数据并远程下发控制指令。
业务背景:随着数字孪生与新基建政策推进,政府/园区/学校普遍需要将既有物理沙盘升级为可交互、可远程控制、可数据可视化的智能形态,而传统沙盘厂商缺乏软硬一体与软件平台能力,本产品切中这一市场空白,为沙盘行业提供从硬件接入到可视化呈现的一站式SaaS方案。

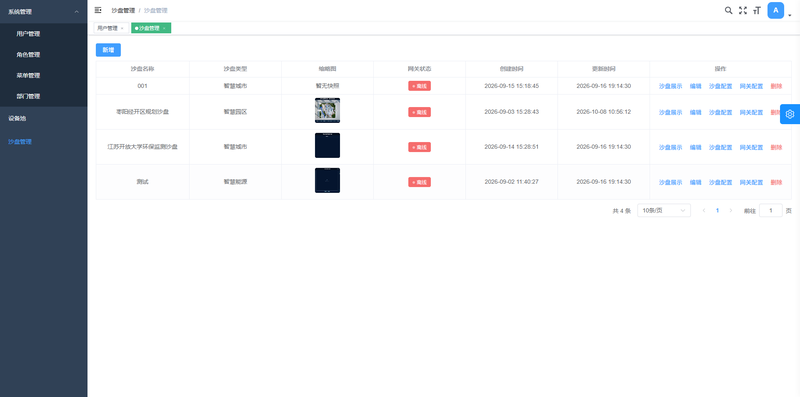

一、沙盘管理:支持沙盘新增/编辑/删除,字段含名称、类型(智慧城市/智慧园区/智慧能源/智慧环保)、缩略图、网关状态(在线/离线),一键进入沙盘展示、沙盘配置、网关配置。
二、沙盘展示:Web端2D/3D可视化展示沙盘内容,实时反映传感器数据变化,支持多终端(大屏/PC/手机)同步呈现,无需现场人工讲解即可远程参观。
三、网关配置:管理物联网网关接入的传感器、执行器、控制器清单,实时监控网关在线/离线状态,支持远程指令下发控制沙盘灯光/电机动作。
四、设备池:统一管理所有接入的硬件设备(传感器/控制器/网关),支持绑定到指定沙盘,实现设备复用与跨沙盘调度。
五、权限管理:基于RBAC的用户/角色/菜单/部门四层权限体系,支持多级组织架构隔离,菜单按角色动态分配,沙盘按部门可见性隔离。
六、系统管理:用户/角色/菜单/部门/设备池/沙盘六大管理模块,基于Ant Design Pro搭建完整后台,涵盖企业级应用所需的全套基础能力。
任务清单:
1. Web管理后台(React+Ant Design Pro)开发,覆盖沙盘/设备/用户/角色/菜单/部门等模块;
2. 物联网网关接入服务(Java+MQTT/HTTP),实时接收传感器数据并下发控制指令;
3. 沙盘可视化展示前端,基于WebGL/Three.js实现2D/3D沙盘呈现与数据同步;
4. 网关状态实时监控(在线/离线),支持远程配置与批量操作;
5. RBAC权限体系:用户/角色/菜单/部门四层,菜单按角色动态生成;
6. Linux服务器部署(Docker+Nginx+HTTPS),支持公网IP访问;
7. 硬件集成:沙盘灯光/电机控制器通过网关接入,Web端远程下发指令。
技术栈:前端React+Ant Design Pro+Three.js/WebGL;后端Java(Spring Boot)+Python(数据处理);脚本PHP(部分接口);设备物联网网关(MQTT/Modbus);数据库MySQL;部署Linux+Docker+Nginx。
实现难点:
1. 软硬一体:物理沙盘灯光/电机/传感器异构协议适配,通过网关抽象层统一接入屏蔽底层差异;
2. 实时性:传感器高频上报,后端MQTT+WebSocket推送前端实时更新,避免轮询压力;
3. 数字孪生:Web端沙盘3D模型与物理沙盘状态严格同步,灯光/动作延迟控制在500ms内;
4. 多端协同:大屏展示/PC管理/移动端访问同一套数据,响应式适配;
5. 权限隔离:多机构/多部门沙盘可见性隔离,菜单按角色动态生成;
6. 网关稳定性:网关掉线自动检测与重连,沙盘状态实时标红告警;
7. 跨域部署:沙盘现场网关与云端服务器跨网络通信,通过反向代理/穿透方案打通。
