EMU（Energy Management Unit，能量管理单元）中控软件面向集装箱式液流电池长时储能系统，是储能电堆本地控制与运维监控核心上位软件，适配多场景储能应用：
1. 新能源配套储能（风电 / 光伏）：配套风电场、光伏电站，平抑新能源出力波动，消纳弃风弃光，完成长时间储能充放电控制，界面背景风电也对应本场景。
2. 独立长时储能电站：电网侧调峰、填谷、调频，参与电力市场，实现大容量数小时级别储能。
3. 工商业微网 / 备用电源：园区、数据中心、工矿企业，峰谷套利、停电后备供电，保障重要负荷不间断供电。
4. 液流电池研发与工厂联调测试：实验室、储能设备出厂测试，用于电堆循环性能验证、控制策略调试、系统联调，支持手动 / 自动模式切换，方便工程师调试泵组、接触器、PCS 联锁逻辑。
一. 运行控制模块

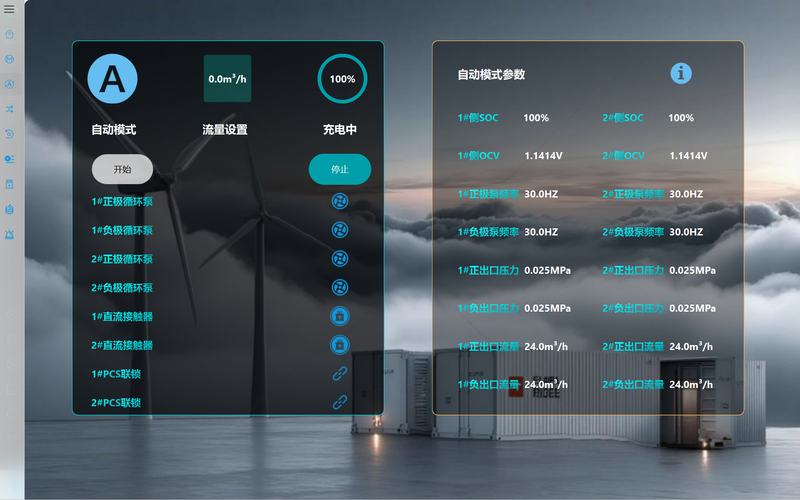

1. 自动模式：一键开始 / 停止充放电流程。内置标准化状态机，自动按顺序启停泵组、建立管路压力、校验电堆状态、投切直流接触器、释放 PCS 联锁，严格遵循液流电池安全启停时序。
2. 手动单点调试：支持对 1#/2# 正极循环泵、负极循环泵、直流接触器、PCS 联锁单独手动操作。用于设备单点测试、出厂调试、故障排查，调试模式下旁路自动时序。
3. 运行状态可视化：展示系统运行模式、总流量设定值、系统运行状态（充电 / 待机 / 故障）。

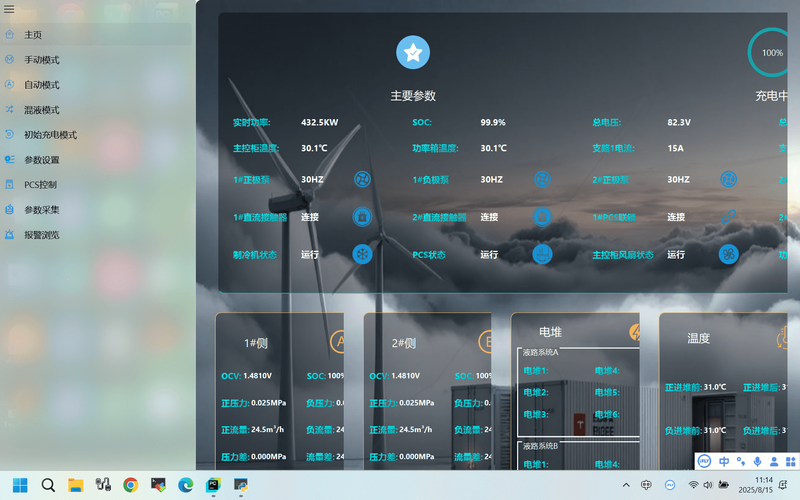

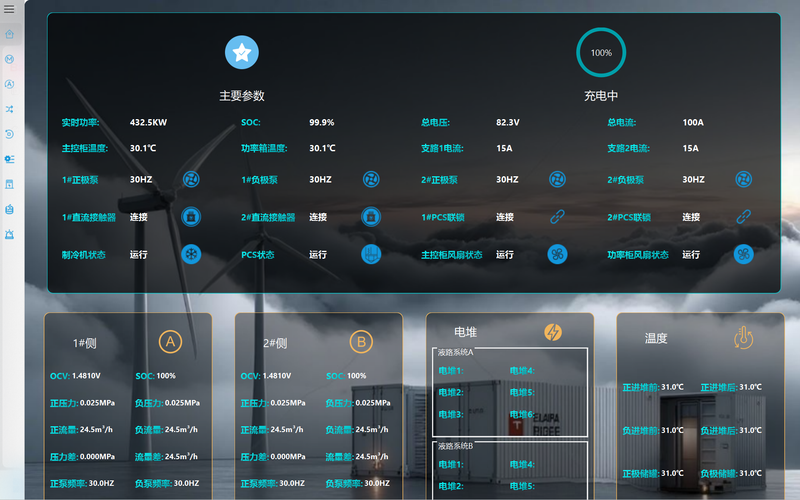

二. 实时参数监控面板
实时采集双堆电化学与液路全量数据，自动刷新展示：
- 电堆电化学参数：1#、2# 两侧 SOC、OCV 开路电压；
- 泵组驱动参数：正 / 负极循环泵变频频率；
- 液路监测参数：进出口压力、进出口电解液流量；
三. 安全与辅助功能
1. PCS 安全联锁：当压力异常、泵故障、SOC 越限等工况触发时，软件闭锁 PCS，禁止 PCS 功率投切，保障电堆安全。
2. 数据采集与异常告警：基于 Modbus 协议轮询下位设备，参数超限、设备反馈不一致触发告警提示。
3. 历史数据存储：记录充放电过程、泵频率、压力、SOC、OCV 等运行数据，支持数据导出，用于性能分析。
4. 权限管理：区分操作员权限（自动启停）、工程师权限（手动调试），规避误操作风险。
一. 系统架构
三层架构设计
- 感知执行层：压力传感器、流量传感器、电压采集模块、变频循环泵、直流接触器、PCS 变流器，通过 Modbus RTU/TCP 提供数据、接收控制指令；
- EMU 中控软件层：可视化 UI、实时通信模块、状态机控制模块、安全联锁模块、数据持久化模块；
- 上层平台层：预留接口，对接电站 EMS 平台，实现数据上传与远程调度指令接收。
二. 技术方案
- 前端：Web 可视化界面，实时渲染仪表、状态卡片、设备控制按钮，界面参数实时刷新；
- 通信服务：Modbus 协议通信服务，轮询采集下位点位，下发控制指令，增加指令应答校验；
- 核心业务：有限状态机实现自动充放电时序，编写联锁保护规则；下发控制指令后读取设备回传状态做闭环校验；
- 数据层：本地时序数据库存储历史运行数据，支持查询与导出。
三. 开发实施流程
1. 需求梳理与点位组态：梳理 BMS、泵、传感器寄存器点位，完成变量映射；
2. UI 开发：实现监控面板、设备操作面板、状态展示页面开发；
3. 通信模块开发：对接 Modbus 设备，完成数据读写、指令下发；
4. 控制逻辑开发：实现自动启停状态机、PCS 安全联锁逻辑；
5. 分阶段测试：先单点手动调试，验证读写指令；再联调自动模式；模拟故障场景验证联锁保护；
6. 现场部署交付：集装箱现场联调、试运行、优化参数，交付软件、操作手册。
四. 项目交付成果
1. EMU 中控管理软件完整程序包
2. 软件使用手册、部署文档
3. 点位配置表、通信协议文档
4. 项目演示视频（可选）
