量房大师 - 智能户型识别与CAD导出系统产品系统

装修、房产中介、定制家具行业长期面临量房效率低、手绘图纸不规范、设计数据难以数字化等问题。传统量房依赖手工测量和纸质记录，后期还需人工录入CAD，流程繁琐且易出错。量房大师旨在解决“从现场量房到数字化图纸”的最后一公里问题，让设计师、中介、工长在现场就能快速生成精准的电子户型图，并自动导出CAD和PDF，大幅提升行业效率。

量房大师是面向全屋定制、家装软装、工程测绘行业的高精度云端量房系统，核心功能模块如下：

CAD图纸智能导入：直接导入DXF/CAD原图，自动识别墙体、解析尺寸，生成带精准数据、可编辑、可直接使用的户型图，打通设计软件数据壁垒。

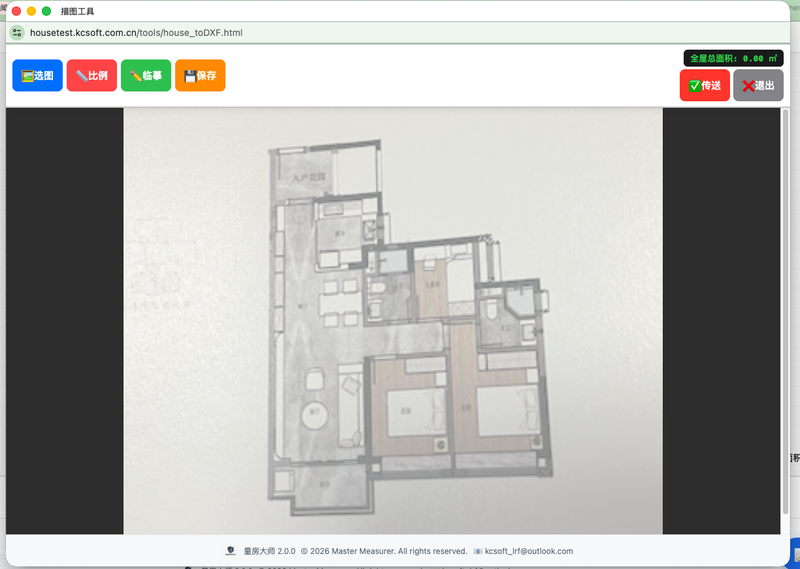

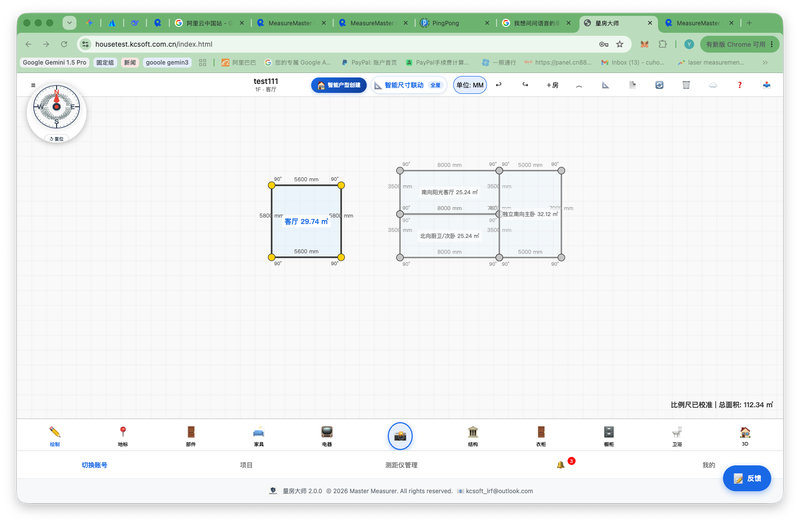

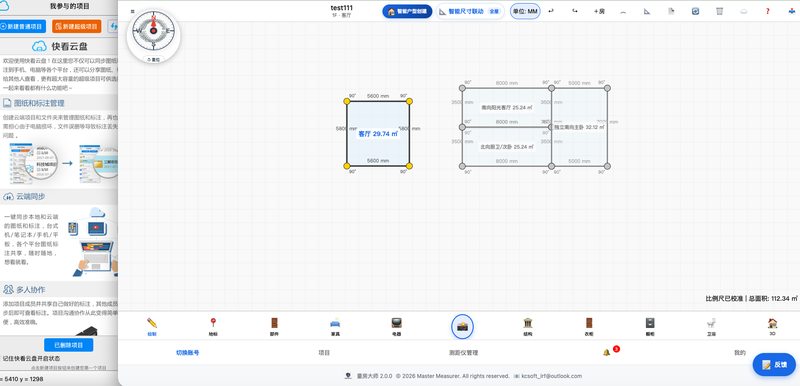

智能描图与全屋联动：支持图片描图生成数字化户型，设定一条比例尺后全屋自动缩放并重新标注尺寸，内置鞋带公式面积计算、线段碰撞检测、不规则弧形绘制等图形算法。

行业最全构件素材库：内置门、窗、推拉门、飘窗、烟道、立柱、家具、电器全套部件库，拖拽即用、自动吸附、自动扣减面积，满足全屋定制全场景需求。

多风格3D一键生成：一键生成多种风格3D户型模型，可自由旋转、缩放，直观展示空间布局，支持导出预览图用于方案沟通。

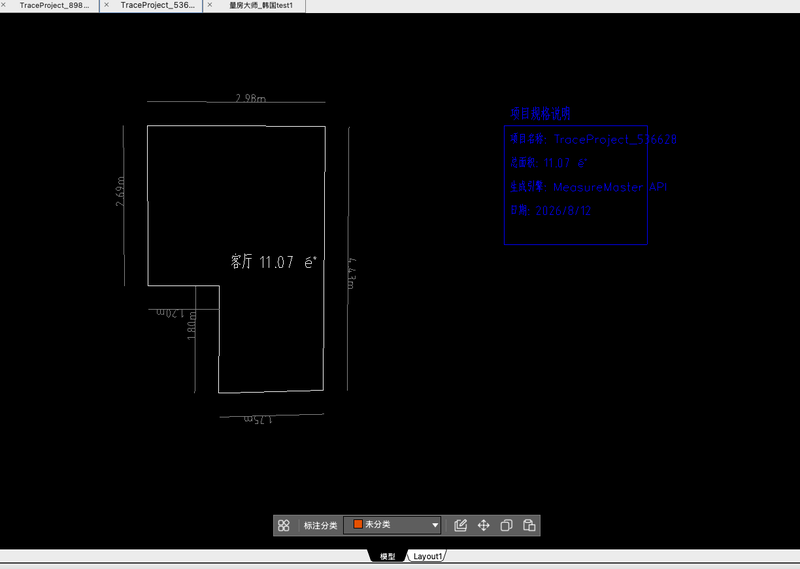

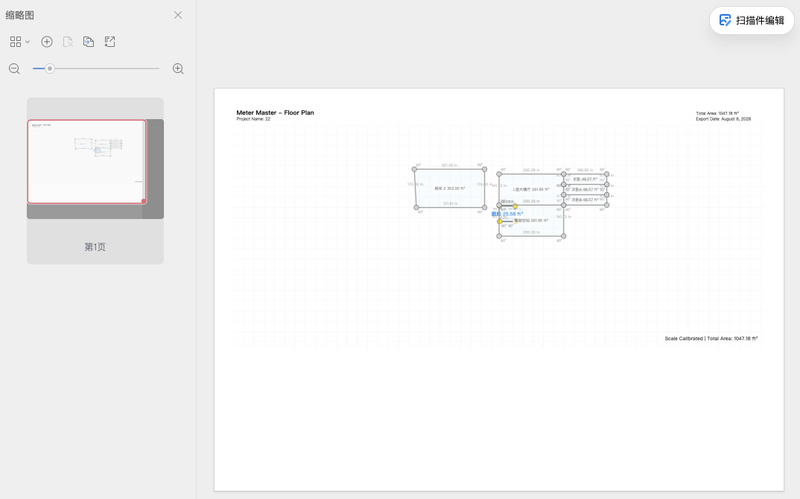

PDF/CAD一键导出：生成专业规格说明书（PDF）和CAD工程文件（DXF），完美适配酷家乐系统，数据零误差，打通“量房→设计→渲染”全链路。

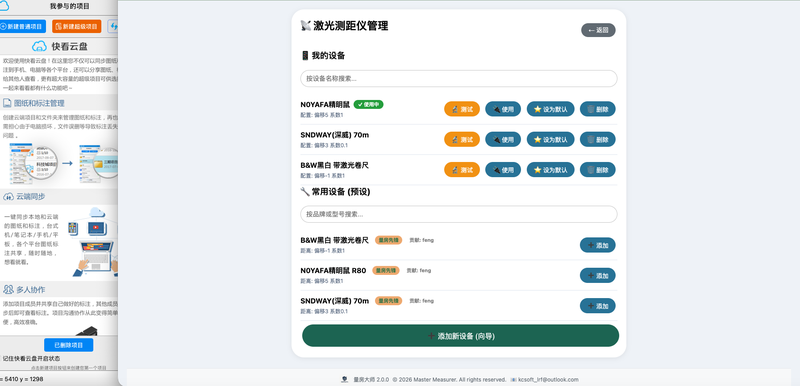

测距仪蓝牙数据回传：支持跨平台低功耗蓝牙（BLE）测距仪数据实时回传，现场测量数据自动同步到软件中。

核心技术底座：工业级数据快照机制（描图落盘即锁定）、管道级内存洗白逻辑（杜绝多房间重叠错乱），确保数据精准可靠。

本项目由我独立完成从需求分析、架构设计、前后端开发、数据库设计到服务器部署的全流程工作。
项目链接：https://rapidapi.com/cuhomlu/api/measuremaster-cad-exporter
在线体验：https://house.kcsoft.com.cn/login.html

我负责的具体任务：

整体系统架构设计（前端展示层 + 后端服务层 + 数据库层）

核心图形引擎开发（Canvas描图、多边形闭合、弧形绘制）

图形算法实现（鞋带公式面积计算、线段碰撞检测、不规则户型处理）

全屋联动缩放逻辑设计与实现

PDF/CAD导出服务设计与开发

蓝牙测距仪数据对接（低功耗BLE通信）

前后端API接口设计与联调

服务器部署与运维（阿里云）

技术栈与架构：

前端：React + HTML5 + CSS + JavaScript + Canvas

后端：Node.js / Python（根据实际填写）

数据库：MySQL

部署：阿里云 ECS + Nginx

图形导出：PDF（jspdf）、DXF（自研导出引擎）

实现亮点与难点：

全屋联动缩放：以所有房间中心为锚点，实现一键比例缩放并自动更新所有尺寸标注

不规则图形算法：鞋带公式精准计算任意多边形面积，线段碰撞检测防止图形重叠

管道级内存洗白：房间保存时自动清空临时缓存，杜绝多房间连续绘制时的数据错乱

DXF导出引擎：零误差适配酷家乐系统，打通量房→设计全链路

工业级数据快照：描图落盘即锁定，边长、面积、空间名固定化封装，不可篡改
