智能化是高速多通道温度采集仪的重要发展方向。未来的采集仪将具备更强的自诊断、自校准和自适应能力，能够自动检测传感器的故障、定期进行校准，并根据不同的测量环境和任务自动调整采集参数，提高测量的准确性和可靠性。同时，采集仪将与物联网、大数据等技术相结合，实现远程监控、数据共享和智能分析。用户可以通过网络随时随地访问采集仪的测量数据，并利用大数据分析技术对大量的温度数据进行深度挖掘，为生产过程优化、设备故障预测等提供有力支持。
在一些现场测试、野外监测等应用场景中，对高速多通道温度采集仪的小型化和便携化需求日益增加。未来的采集仪将采用更加紧凑的设计，减小设备的体积和重量，方便用户携带和使用。这需要在电路设计、传感器封装以及电源管理等方面进行创新，例如采用集成度更高的芯片、微型化的传感器以及高效的电池管理技术等，以满足小型化和便携化的需求。
除了温度测量功能外，高速多通道温度采集仪还将集成更多的功能，如湿度、压力、流量等其他物理量的测量，实现多参数的同步采集和综合分析。这样可以为用户提供更全面的测量数据，更好地满足不同应用场景的需求。此外，采集仪还可能集成数据存储、无线通信、显示等功能，使其成为一个独立的、多功能的测量终端，方便用户进行现场操作和数据处理。

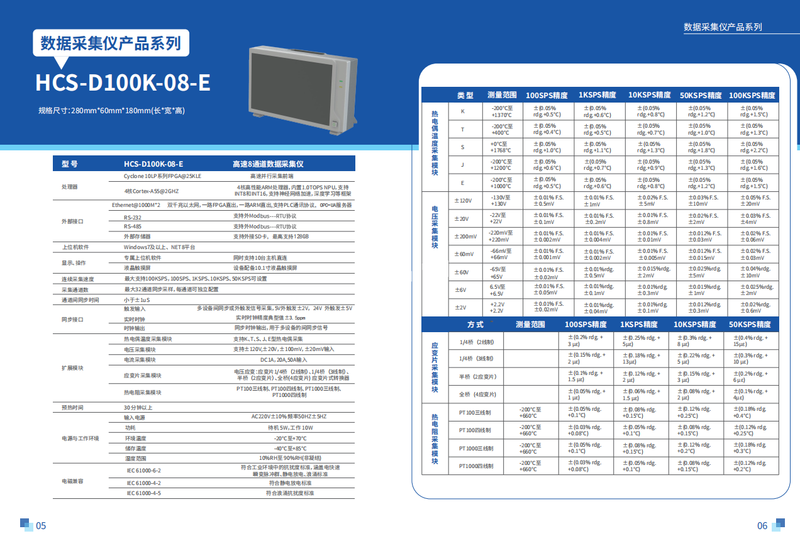

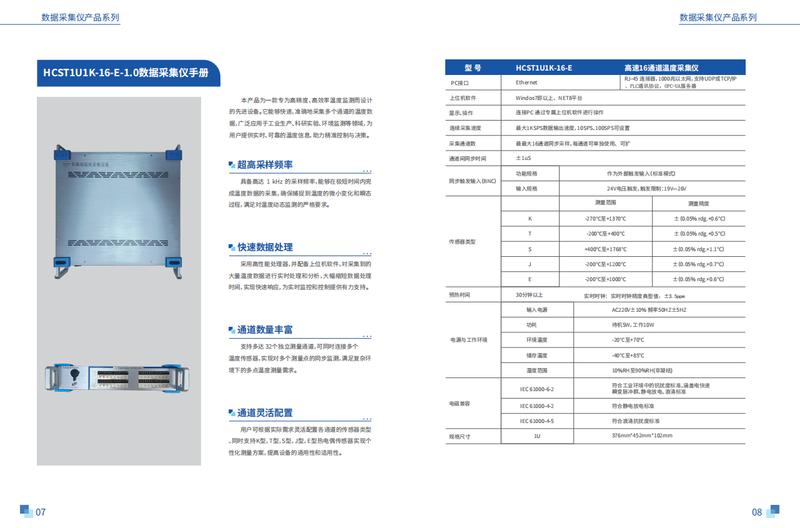

本产品（单台温度采集设备）满足以下要求：
（1）温度采集速率支持最大100KSa/s/通道采样率；
（2）上位机可以实时显示和存储56路采集数据；
（3）每通道24位ADC，温度典型分辨率为0.1℃；
（4）数据记录器采集模式；
（5）内置并行数据流，每台设备的8路是完全意义上的同步；
（6）8位组隔离数字I/O；
（7）紧凑的1U半机架外形；
（8）每台设备支持组网，每台设备留有同步接口，实现10台设备同步；
设计背景
在科学实验过程中，温度是需要测量和控制的重要参数之一，测温设备中热电偶因其更宽的测温区间、更快的反应速度以及测量精度，应用极为广泛。热电偶中的K型热电偶有高速特性最佳，其是将温度转换成微弱电压信号，再通过模数转换器（后文简称ADC）电路进行转换，最终由ARM、FPGA、DSP等处理器对数据进行处理。
（1）高速：以军工的火药爆炸为例，其总的爆破时间为us量级，带来的瞬间影响为ms量级，因此一款采集速率为100KSa/s的温度采集设备可以尽可能多的记录实验过程数据，为后续科学研究提供有效保证。
（2）多通道：这些急速升温和降温的应用场景往往需要测量和控制温度的空间点位非常多，因此温度采集设备的通道应尽可能多，以尽可能还原爆炸的过程。
（3）精度：以K型热电偶为例，其每摄氏度映射的电压为40uV左右，因此对ADC的采集精度和电路板布局也有较高要求。
（4）通信速率：假设采集56路数据，每台设备8路，每路数据净容量为4Byte，以100KSa/s的速率采集，需要的通信速率为4B×8×100KSa/s×1s=3.2Mbps。以太网和USB相比较，在全双工通信中，千兆以太网是最佳选择。

本设计方案旨在构建一个高速、高精度的16通道热电偶温度采集系统。对于某些急速升、降温以及阵列式温度采集温度控制领域提供一种解决方案。系统采用FPGA芯片作为主控，结合24位高精度ADC芯片实现温度的精确采集，并通过千兆以太网实现数据的高速传输。在FPGA基础上构建的SoPC系统可以灵活的支持UDP和TCP/IP协议；支持软件启动和硬件启动等模式。配备上位机软件进行温度实时曲线显示，参数设置以及数据保存。系统硬件主要有高精度电源部分、高精度温度转换部分、FPGA主控部分及模拟信号触发转换部分共4部分构成。
（1）高精度电源部分：为整个设备提供电能，多种低压差线性稳压器模块为不同电路模块提供稳定电源。
（2）高精度温度转换部分：将采集到的热电动势进行滤波和数模转换。
（3）FPGA主控部分：FPGA作为前端数据采集等模块的主控制器，充分发挥FPGA的高速、并行、低延时特性完成对前端A/D转换芯片的控制和数据采集，并采集的数据进行处理并发送至千兆以太网模块。
（4）模拟信号触发转换部分：接收外部5V/24V触发信号，并与FPGA协作控制采集的开启，进而为用户提供灵活的触发模式。
