面向小型数控木工车床用户，解决从截面轮廓设计到 G-code 生成的全流程问题。用户需要根据木料的直径、卡盘尺寸等参数，设计出轴对称的木工车削轮廓（如手串珠、葫芦、花瓶等），并自动生成可被车床控制器执行的 G-code 加工程序。
点击空白处退出提示
数控木工车床 CAM软件产品系统
我要开发同款技术信息
作品详情
行业场景
功能介绍
参数化截面轮廓设计
支持 6 种内置形状类型：直切、老型、葫芦、Xa型、球型、圆，以及基于 JSON 模板的自定义形状（TemplateShape）
轮廓由圆弧段和直线段组合而成，支持 Y 轴对称和 X 轴对称约束
支持段间倒角（Fillet/Chamfer），自动求解段间交点和切点
提供图形化参数编辑面板（各形状专用 Widget），实时预览轮廓变化
交互式 2D 图形视图
基于 Qt Graphics View 框架，支持鼠标滚轮缩放、轮廓和控制点的可视化
控制点可拖拽编辑，圆弧段半径可直接调节
辅助元素（标注、控制点、对称线）可切换显示
CNC 刀路生成（CAM 引擎）
支持三种毛坯类型的粗切策略：圆柱（CYLINDER，梯形分层去料）、圆料（ROUND，Y 偏移弧切）、核桃尖
精切支持多刀交替走刀（CCW/CW 交替），可配置精切刀数
自动处理刀具补偿、卡盘让刀（X2 进退刀代码）
输出适配两种机床的自定义 G-code 格式，支持按直径步进批量生成多个文件
软件授权与在线激活
自动更新与安装部署
项目实现
C++，Qt 5.15.2 / Qt 6.9.3（可选）xmake（主）+ CMake（兼容），vcpkg 管理第三方依赖，自研 2D 几何引擎：线段/圆弧交点求解、约束求解器（JointSolver）、Fillet 构建器、Y/X 轴对称镜像展开，自研 CAM 模块（ToolpathGenerator），将 Prim（几何图元）转化为机床 G-code，支持粗切/精切策略

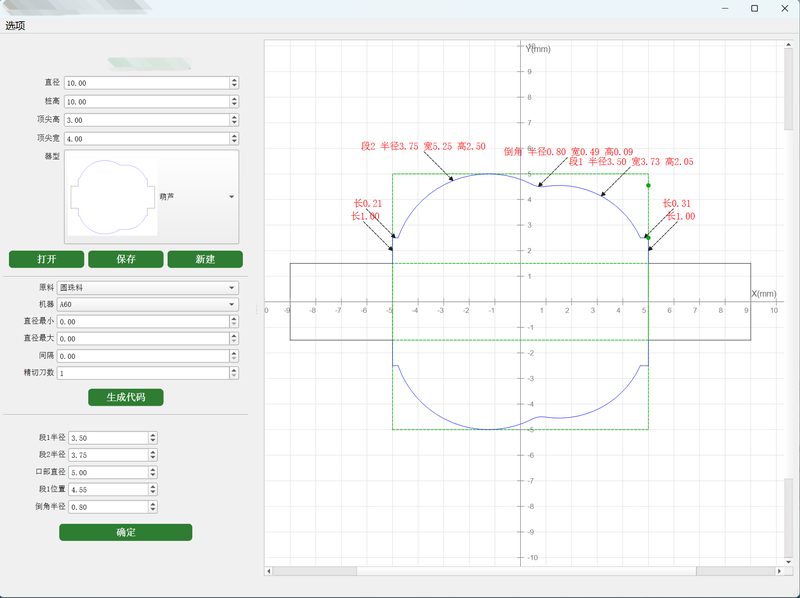

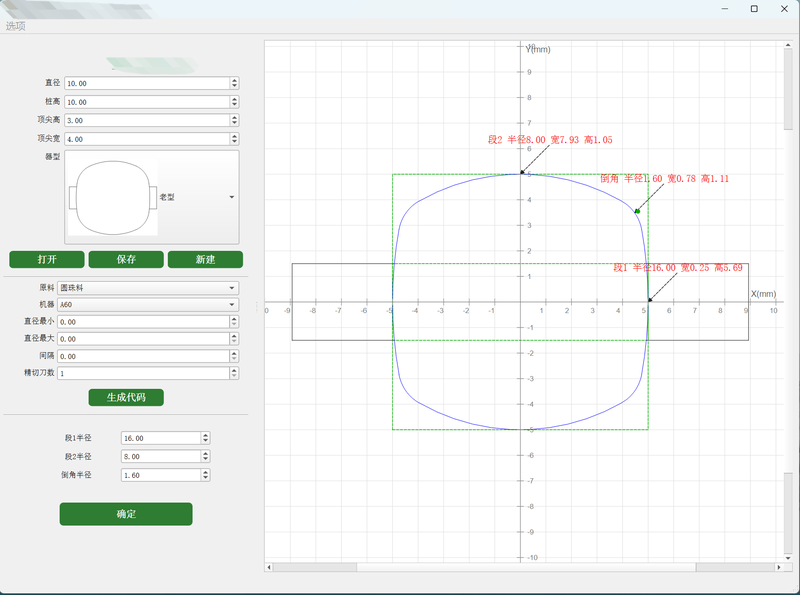

示例图片
