短波调幅广播台级管理系统与200W短波发射机激励器产品系统

短波调幅广播具有覆盖距离远、绕射能力强、抗毁性好、无需中继、可超视距传播等特点，是广电广播、应急广播、边远地区覆盖和对外广播的重要技术手段。本项目面向以下典型行业场景：
1、短波广播发射台站远程集中管控
适用于省局、直属台、远端发射台/补点发射点的无人值守或少人值守场景。通过台级管理系统对多台短波调幅发射机进行远程开关机、参数设置、任务计划、状态监测、日志查询和告警管理，降低人工巡检成本，提高台站运行效率。
2、应急广播与边远地区覆盖
在山区、海岛、牧区、边境等公网覆盖薄弱或自然灾害导致通信中断的区域，短波调幅广播可作为应急信息发布和广播覆盖手段。系统支持远程启动、关闭发射机，设置工作频率、模式、输出功率，并支持一周任务计划，满足应急广播快速响应和定时播出需求。
3、省局—直属台—远端补点发射点组网
利用运营商光纤传输网，在省局监测中心、直属台至各远端补点发射点之间建立虚拟专网，以加密代码方式实现监测、控制信息的保密传输。发射机预留以太网组网接口，支持远程监测、远程控制和数据回传。
4、频谱监测与发射协同
发射机具备频谱监测功能，监测与发射可同时工作，可采集并传输音频。适用于频谱侦测、频带保护、干扰监测和发射质量评估等场景。
5、与原台站自动化平台兼容
远程控制管理系统要求与原台站自动化平台兼容，可集中控制多台发射机，具备工作参数显示、告警提示、记录、恢复、参数远程设置、任务计划下发和日志导出能力，便于纳入现有广电监测与台站管理体系。

1. 台级管理系统功能
台级管理系统采用B/S架构，通过浏览器访问，主要功能包括：
系统登录：输入账号、密码登录系统，默认账号admin，支持权限控制。

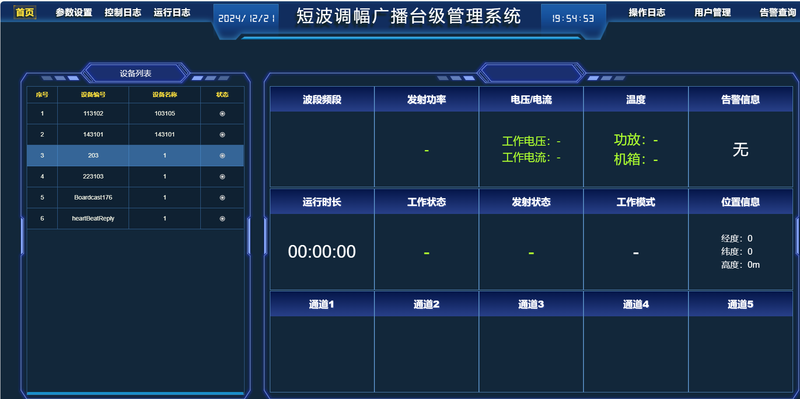

首页设备列表：左侧显示已定义设备列表，点击设备后右侧实时加载并刷新监测数据。设备状态通过颜色区分：灰色为离线，绿色为在线空闲，黄色为在线工作中。

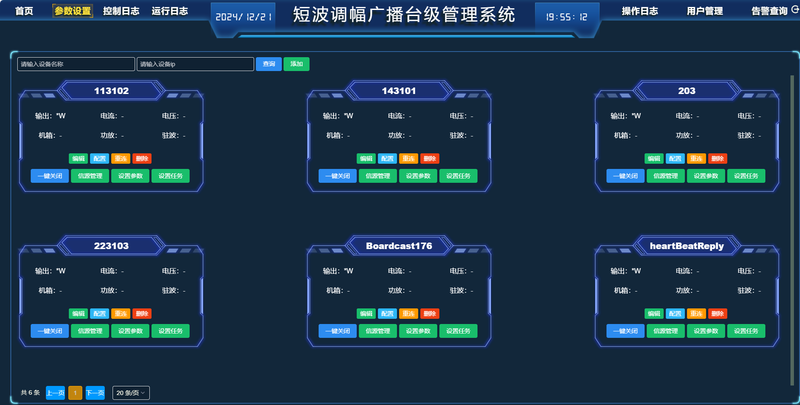

参数设置：
设备编辑：管理设备基本信息，设备编号需与设备内置编号完全一致，设备名称和部署位置可配置。
信息源管理：管理设备内置信息源和系统信息源。设备信息源支持刷新、导出、删除；系统信息源支持上传、生成、导入设备、删除、试听。
参数设置：默认显示5路关闭通道，点击“配置”开启通道，设置频率、调制方式、调制度、功率等参数，并立即通知设备开始工作。
任务管理：添加、编辑、删除任务，设置执行周期、执行时间、信号参数、通道配置、工作模式、输出功率等，支持一周任务计划，每天不少于10条任务。
控制日志查询：记录“设置参数”手动控制和“设置任务”自动控制记录，同时记录任务开始和功放结束工作时间。
运行日志查询：按时间段查询设备运行数据，以同屏曲线展示运行数据和趋势，点击图例可隐藏/显示对应曲线。
操作日志查询：记录操作人、操作时间、操作内容等关键操作。
用户管理：管理用户姓名、用户角色、登录密码等。
告警记录查询：查询指定时间内的报警记录，包括电压电流过压报警、电流过流报警、温度超限报警、通讯异常报警、功放异常关闭报警、功放输出异常报警等。

2. 发射机功能
发射机主要由电源、激励器、功放模块、主控单元、网络交换单元和远程控制组成。功放模块为第三方成熟模块，我负责与功放的接口对接和系统集成。发射机功能包括：
频率范围3.2～26.1MHz，发射功率200W，各频率发射功率可调节。
支持AM、FM两种调制模式，AM状态满足100%调制，FM状态频偏3kHz～5kH

1、项目总体架构
系统采用“发射机执行层—本地控制层—网络传输层—平台管理层”四层架构：
发射机执行层：包括电源、激励器、FPGA+DAC、第三方功放模块、天线与馈线。功放模块由第三方提供，我负责接口定义、控制、状态采集和保护联动。
本地控制层：以RV1106为核心，运行嵌入式Linux和QT，负责本地HMI、任务调度、音频管理、信息源管理、日志记录和与FPGA/功放的接口控制。
网络传输层：通过RJ45以太网、SIM卡/4G等方式接入网络，采用HTTP/JSON、加密传输和身份验证，支持运营商光纤虚拟专网。
平台管理层：采用Java/Spring Boot实现台级管理系统和远程控制终端，提供设备管理、参数设置、任务管理、日志查询、告警管理、用户管理和数据接口。

2、项目边界与个人贡献
边界说明：功放模块为第三方/外协成熟模块，我不承担功放内部放大链路、功放管、偏置、合成、散热和功放自身保护设计。我的工作重点在于主控、FPGA、DAC、嵌入式Linux、QT、Java台级管理系统，以及与功放模块的接口对接、功率控制、状态采集、保护联动和系统联调。

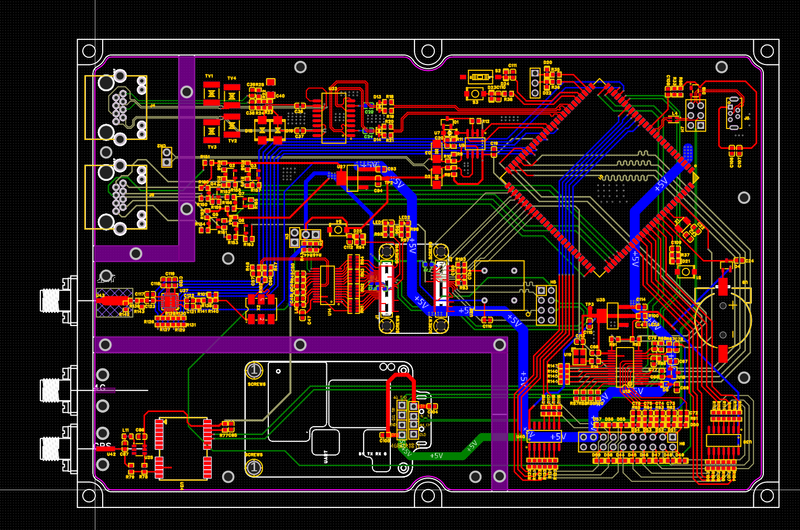

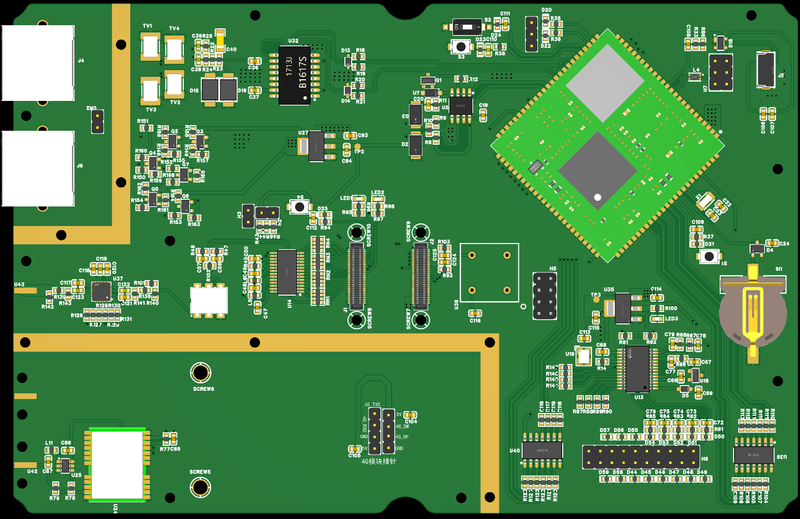

个人贡献：独立完成短波调幅广播台级管理系统与200W短波发射机除功放内部设计外的全链路开发，包括硬件原理图与PCB、国产FPGA GW5A-LV25逻辑、DAC904E高速接口、RV1106嵌入式Linux+QT、Java台级管理系统和HTTP/JSON接口，并完成与第三方功放模块的接口集成与联调。项目满足3.2～26.1MHz、200W、AM/FM、跳频5～20ms、跳频过渡≤0.1ms、信噪比≥48dB、管控≥20台、指令时延≤1秒等指标，通过验收并稳定运行。
